Ai8051U 系列单片机内部集成了一种高速串行通信接口——SPI 接口。SPI 是一种全双工的高速同步通信总线。Ai8051U 系列集成的 SPI 接口提供了两种操作模式：主模式和从模式。USART1 和 USART2 的 SPI 模式可支持两组完整的 SPI。

Ai8051U的SPI模式有：普通SPI模式、高速SPI（HSSPI）模式和四线 SPI（QSPI）模式。

一、SPI 的 MOSI 和 MISO 脚交换控制

IOSW：交换 MOSI 和 MISO 脚位（普通 SPI 模式和高速 SPI 模式通用）

0：不交换，维持上电默认脚位。

1：交换 MOSI 和 MISO 的脚位。

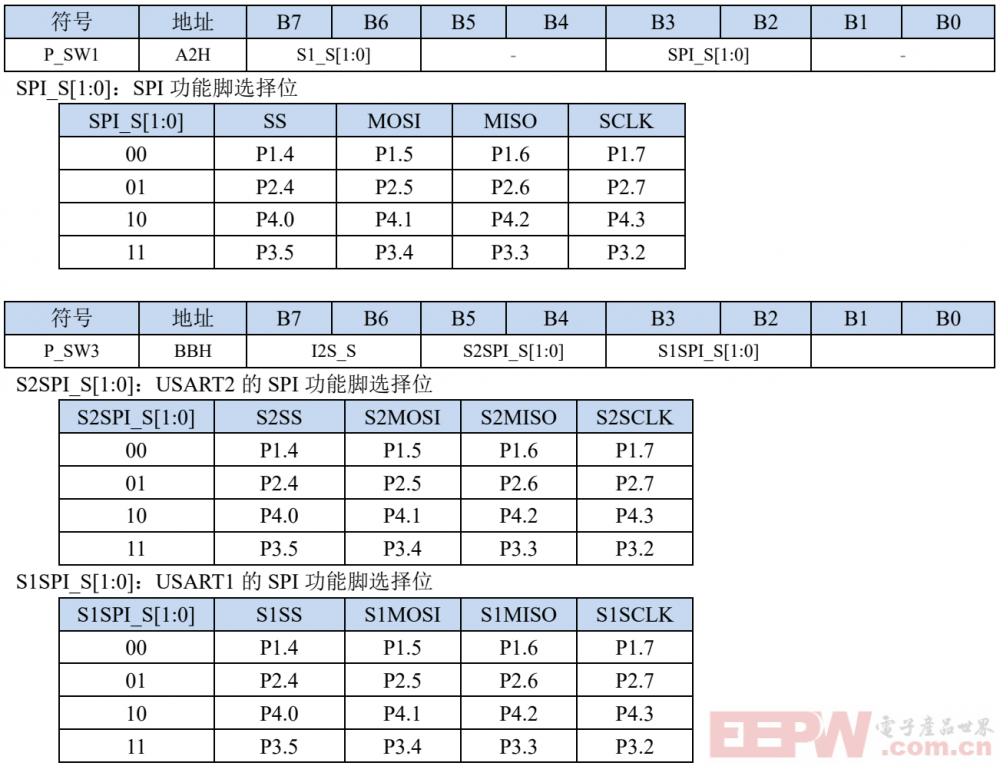

二、SPI 功能脚切换

三、模式说明

高速SPI 是以普通 SPI 为基础，增加了高速模式。当系统运行在较低工作频率时，高速 SPI 可工作在高达 144M 的频率下。从而可以达到降低内核功耗，提升外设性能的目的。

QSPI 是一种专用的通信接口，连接单线、双线或四线的SPI Flash 存储介质。该接口可以在以下两种模式下工作：

     间接模式：使用 QSPI 寄存器执行全部操作。

     状态轮询模式：周期性读取外部 Flash 状态寄存器，而且标志位置 1 时会产生中断（如擦除或烧写完成，会产生中断）。
