协议分析仪作为网络通信和嵌入式系统调试的核心工具，需支持从低速总线到高速接口、从有线到无线的广泛协议。以下是常见协议分类及典型应用场景，帮助选择适合的分析仪：

• USB

• 版本：USB 2.0（480Mbps）、USB 3.x（5/10/20Gbps）、USB4（40Gbps）。

• 典型设备：Teledyne LeCroy Voyager M4x（支持USB4）、Ellisys USB Explorer 350（USB 3.2 Gen 2x2）。

• 调试重点：超速信号完整性、Link Training and Status State Machine (LTSSM) 状态机、低功耗模式（如USB PD充电协议）。

• Thunderbolt

• 版本：Thunderbolt 3（40Gbps）、Thunderbolt 4（40Gbps，兼容USB4）。

• 典型设备：Keysight U4301B（支持Thunderbolt 3/4物理层分析）。

• 调试重点：PCIe隧道协议、DisplayPort Alt Mode、热插拔时序。

• HDMI/DisplayPort

• 版本：HDMI 2.1（48Gbps）、DisplayPort 2.0（80Gbps）。

• 典型设备：Unigraf UCD-400（DisplayPort 2.0）、Quantum Data 780C（HDMI 2.1）。

• 调试重点：高带宽数字内容保护（HDCP）、动态HDR、前向纠错（FEC）。

• PCIe

• 版本：PCIe 3.0（8GT/s）、PCIe 4.0（16GT/s）、PCIe 5.0（32GT/s）。

• 典型设备：Keysight U4301B（PCIe 5.0物理层分析）、Teledyne LeCroy Summit T34（PCIe 4.0）。

• 调试重点：链路训练（LTSSM）、均衡（Equalization）、流控制（Flow Control）。

• SATA/SAS

• 版本：SATA 3.0（6Gbps）、SAS 4.0（24Gbps）。

• 典型设备：Teledyne LeCroy SATA-SAS Protocol Suite（支持SAS 4.0）。

• 调试重点：OOB（Out-of-Band）信号、SSC（Spread Spectrum Clocking）抖动。

• NVMe

• 典型设备：Prodigy Technovations PTV-NVMe（分析NVMe over PCIe/RCEE）。

• 调试重点：队列管理（QID）、命名空间（Namespace）、端到端数据保护（E2E CRC）。

• 版本：CAN 2.0（1Mbps）、CAN FD（5Mbps+）、CAN XL（10Mbps+）。

• 典型设备：Vector VN1630（支持CAN FD）、Kvaser Leaf Light v2（CAN 2.0）。

• 调试重点：位时序（Bit Timing）、错误帧处理、仲裁机制（如CAN FD的填充规则）。

• 版本：LIN 2.x（20kbps）。

• 典型设备：Peak System PCAN-LIN（支持LIN 2.2）。

• 调试重点：主从调度表、睡眠模式唤醒、波特率自适应。

• 版本：FlexRay 3.x（10Mbps）。

• 典型设备：Vector VN7640（支持FlexRay静态/动态段）。

• 调试重点：时钟同步（Clock Synchronization）、通信周期（Communication Cycle）。

• 版本：100BASE-T1（100Mbps）、1000BASE-T1（1Gbps）。

• 典型设备：Technica Engineering TE-IEEE 802.3bw（100BASE-T1）、Averna RP-5300（1000BASE-T1）。

• 调试重点：PAM3编码、唤醒模式（Wake-up Pattern）、AVB/TSN时间敏感网络。

• I2C/SPI

• 典型设备：Total Phase Beagle I2C/SPI Protocol Analyzer（支持I3C扩展）。

• 调试重点：时钟拉伸（Clock Stretching）、多主仲裁（I2C）、片选信号（SPI）。

• UART/RS-232/RS-485

• 典型设备：FTDI USB-to-Serial Converter（配合Wireshark抓包）。

• 调试重点：波特率误差、流控制（RTS/CTS）、奇偶校验。

• MIPI

• 子协议：CSI-2（摄像头）、DSI（显示）、D-PHY/C-PHY/M-PHY（物理层）。

• 典型设备：Ellisys MIPI Analyzer（支持D-PHY 3.0）、Teledyne LeCroy SVA-MIPI（CSI-2/DSI）。

• 调试重点：Lane极性、虚拟通道（Virtual Channel）、低功耗模式（LP Mode）。

• eMMC/UFS

• 版本：eMMC 5.1（400MB/s）、UFS 3.1（2.9GB/s）。

• 典型设备：Prodigy Technovations PTV-UFS（支持UFS 3.1）。

• 调试重点：命令队列（Command Queue）、HS400模式、温度保护（Thermal Throttling）。

• Bluetooth

• 版本：Bluetooth 5.4（LE Audio、2Mbps PHY）。

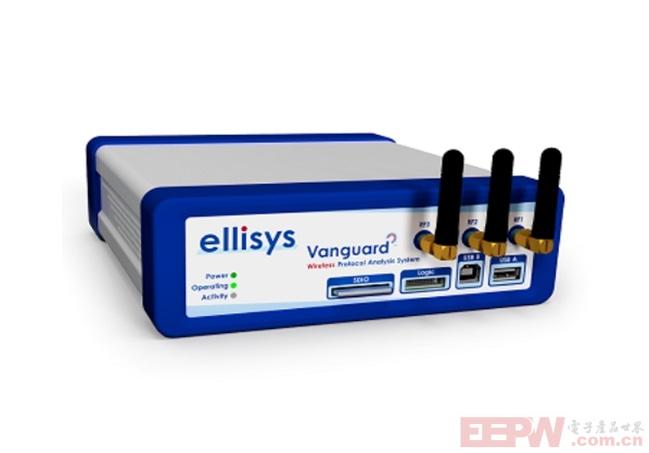

• 典型设备：Ellisys Bluetooth Analyzer（支持Bluetooth 5.4）、Frontline Protocol Analyzer（蓝牙经典+LE）。

• 调试重点：连接间隔（Connection Interval）、LE Coded PHY（长距离模式）、GATT服务发现。

• Wi-Fi

• 版本：Wi-Fi 6/6E（802.11ax，10Gbps）、Wi-Fi 7（802.11be，30Gbps）。

• 典型设备：LitePoint IQxel-M8（支持Wi-Fi 7）、Keysight N8900A（Wi-Fi 6E）。

• 调试重点：OFDMA资源分配、MU-MIMO波束成形、TWT（Target Wake Time）节能。

• Zigbee/Thread

• 版本：Zigbee 3.0、Thread 1.3（基于IEEE 802.15.4）。

• 典型设备：Teledyne LeCroy Zigbee Protocol Analyzer、Silicon Labs EmberZNet（Thread协议栈）。

• 调试重点：网络拓扑（星型/网状）、安全密钥更新、低功耗睡眠周期。

• 5G NR

• 频段：Sub-6GHz（FR1）、毫米波（FR2，24-100GHz）。

• 典型设备：Rohde & Schwarz CMW500（5G NR测试仪）、Keysight UXM 5G（支持FR2）。

• 调试重点：波束管理（Beam Management）、灵活帧结构（Flexible Numerology）、URLLC低时延。

• LTE/NB-IoT

• 典型设备：Anritsu MT8870A（LTE Cat-M1/NB-IoT）。

• 调试重点：eDRX节能模式、覆盖增强（CE）、PSM（Power Saving Mode）。

• 版本：10/100/1000Mbps（铜缆/光纤）、10G/25G/40G/100G（高速以太网）。

• 典型设备：Wireshark（软件抓包）、Keysight Ixia Xcellon（100G以太网测试）。

• 调试重点：VLAN标签、QoS优先级、TCP重传（Retransmission）。

• TLS/SSL

• 典型设备：Fiddler（HTTPS抓包）、Wireshark（解析TLS握手）。

• 调试重点：证书验证、加密套件协商、ALPN协议选择。

• IPsec

• 典型设备：Gigamon Visibility Platform（网络流量镜像）。

• 调试重点：AH/ESP头部解析、IKEv2密钥交换、抗重放攻击（Sequence Number）。

1. 协议覆盖范围：

• 确认设备是否支持目标协议的所有版本（如Bluetooth 5.4需明确支持LE Audio）。

2. 物理层支持：

• 高速协议（如PCIe 5.0）需专用硬件触发，软件分析仪可能无法实时捕获。

3. 分析深度：

• 基础分析仪仅显示数据包，高级设备可解码协议状态机（如USB LTSSM）。

4. 扩展性：

• 支持多协议协同分析（如同时捕获CAN FD和车载以太网）。
