一黄金布局原则：让滤波器[精准截噪]

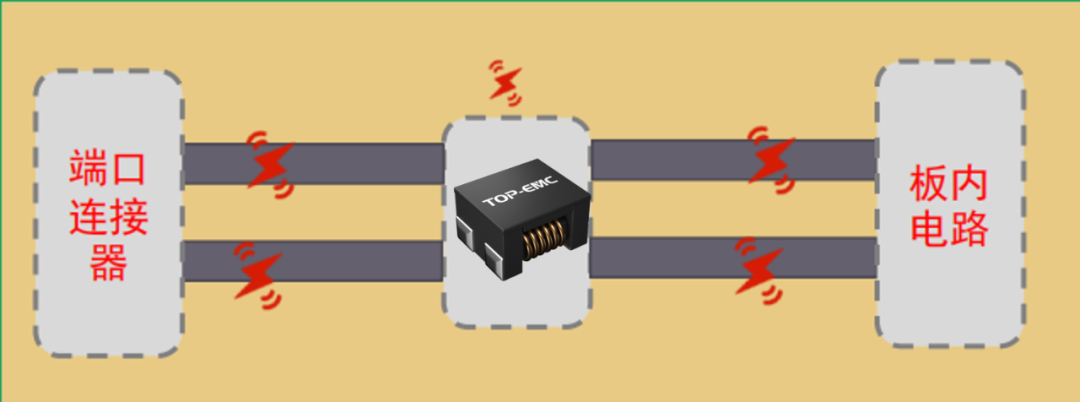

1.端口就近原则：噪声拦截要「快准狠」

在PCB设计的复杂版图中，共模滤波器与输入输出端口的位置关系，堪称一场争分夺秒的“噪声拦截战”。其必须紧邻输入输出端口，如电源连接器、信号接口，就像忠诚的卫士，在噪声刚要进入主板“阵地”前，就将其一举拿下。

以滤波器为中心，用接地铜皮将输入输出区域隔离，就像是筑起了一道坚固的“长城”，间距≥2mm，形成「电磁隔离带」。这道隔离带能有效阻止噪声从输入端穿越到输出端，确保滤波器的工作环境纯净。避免与高频开关器件（如 MOS管）平行放置，减少磁场耦合，防止“敌人”之间相互勾结。

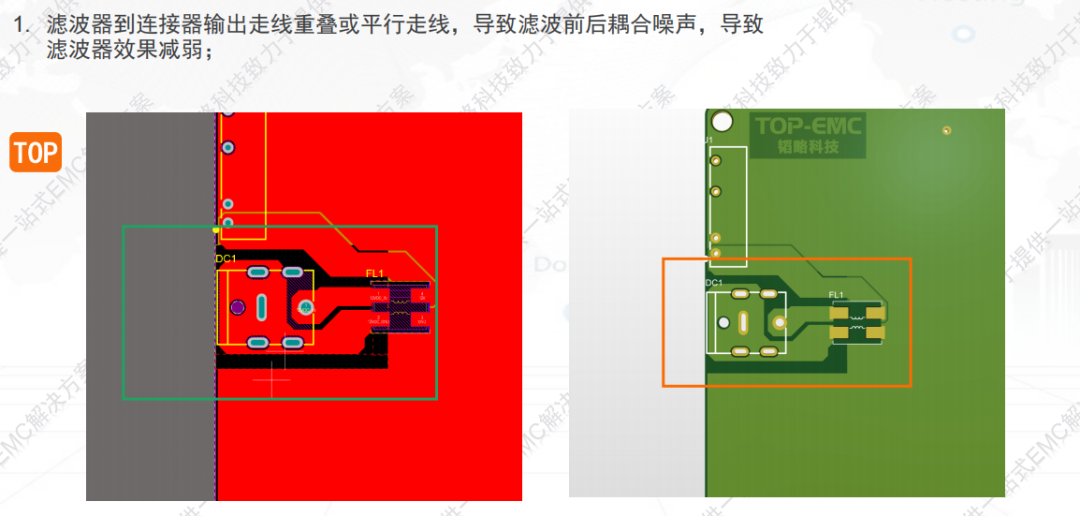

输入输出路径呈「直线型」，禁止迂回绕行，输入输出线禁止跨区交叉，这是绝对不能触碰的“红线”。一旦交叉，就如同在战场上打开了敌人的通道，容易形成新的干扰环路。

二接地设计：打造[低阻噪声通道]

【接地路径：短粗直+ 专属地】：

在PCB的“地下世界”，共模滤波器的接地路径是一条至关重要的“交通要道”。共模滤波器接地引脚必须直接连接主地平面，就像高速公路直接通向城市核心，为噪声电流提供最快捷的“泄洪通道”。连接时采用宽度≥4mm的短截线，越短、越粗、越直越好，这样可以大大降低接地阻抗，提高噪声抑制效率。

Y电容在共模滤波器中扮演着“高频噪声清道夫”的角色，主要用于滤除共模高频噪声，其布局和接地方式直接影响着滤波效果。Y电容必须紧邻滤波器输入/输出端，这样才能在噪声产生的第一时间将其捕获并导入大地。

三走线规则：细节决定[滤波效率]

1.电源线设计：宽线 + 防耦合

在共模滤波器的走线设计中，电源线就像是为整个电路输送“能量”的主干道，其设计的合理性直接关系到滤波器的工作效率。输入输出电源线宽度需≥3mm，如果是大电流场景，宽度更是要≥5mm，这就好比高速公路的车道，越宽就能承载越大的车流量，电源线越宽，就能承载更大的电流，减少线路发热和损耗。

相邻电源线的间距也要足够，需≥2mm，并且要避免平行走线。一旦平行长度超过 10mm，就必须加接地隔离带，否则容易产生串扰耦合情况，导致电源或者信号串扰；而接地隔离带则像一道坚固的隔离墙，能有效阻止这种干扰的发生。

而在信号线走线拐角处，要采用45°圆弧，绝对禁止直角。这是因为直角拐角就像道路的急转弯，会让信号在传输过程中产生强烈的反射，影响信号的稳定性；而45°圆弧则像平缓的弯道，能让信号顺利通过，减少反射。如果是长距离走线，超过50mm时，就需要包地处理，地线宽度为信号线的2倍。包地就像给信号线穿上了一层“防护服，能有效屏蔽外界干扰，确保信号的纯净传输。

在共模滤波器的PCB设计中，还有一个容易被忽视的问题，那就是“寄生陷阱。滤波器下方禁止走高速信号线、铺大面积铜箔，这是因为这些行为就像在滤波器周围埋下了“定时炸弹，会导致寄生电容耦合，严重影响滤波器的性能。

推荐在滤波器正下方设置无铜区域，边缘用0.5mm接地环包围。这个无铜区域就像一个“安全隔离区，能有效减少寄生电容的产生；而接地环则像一道坚固的“护城河，能将可能产生的干扰阻挡在外。

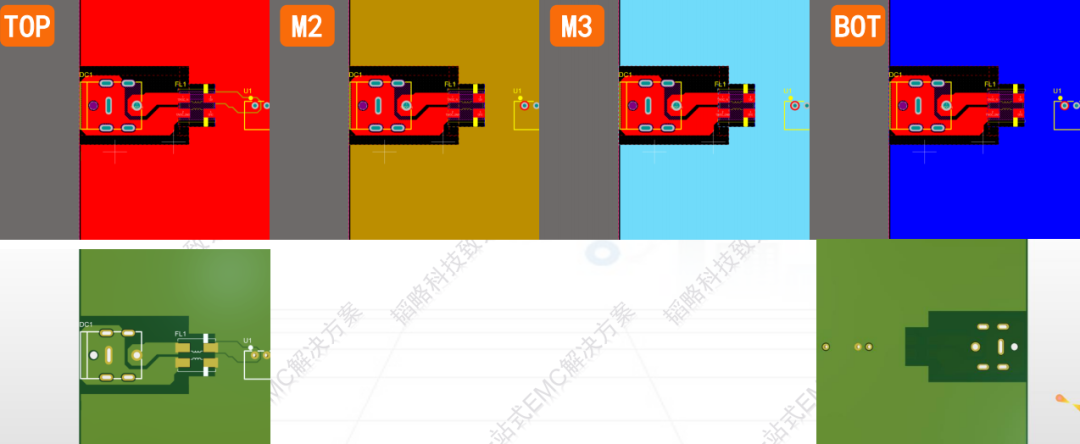

某通信模块，因为滤波器下方多层全部铺铜，共模滤波器失效，导致500MHz噪声超标8dB。后来进行挖空处理后，减少层间寄生参数，再在端口通过Y电容滤波、退耦。最后保证了产品通过测试并保留4dB余量。案例充分说明了避免“寄生陷阱”的重要性。

四常见误区与整改案例

在PCB设计中，有一个容易被忽视的细节，那就是共模滤波器前端（噪声侧）与后端（干净侧）铜箔的间距。如果这个间距过小，小于1mm，就像是在敌人的阵营中打开了一条通道，噪声会通过寄生电容耦合，导致滤波失效。

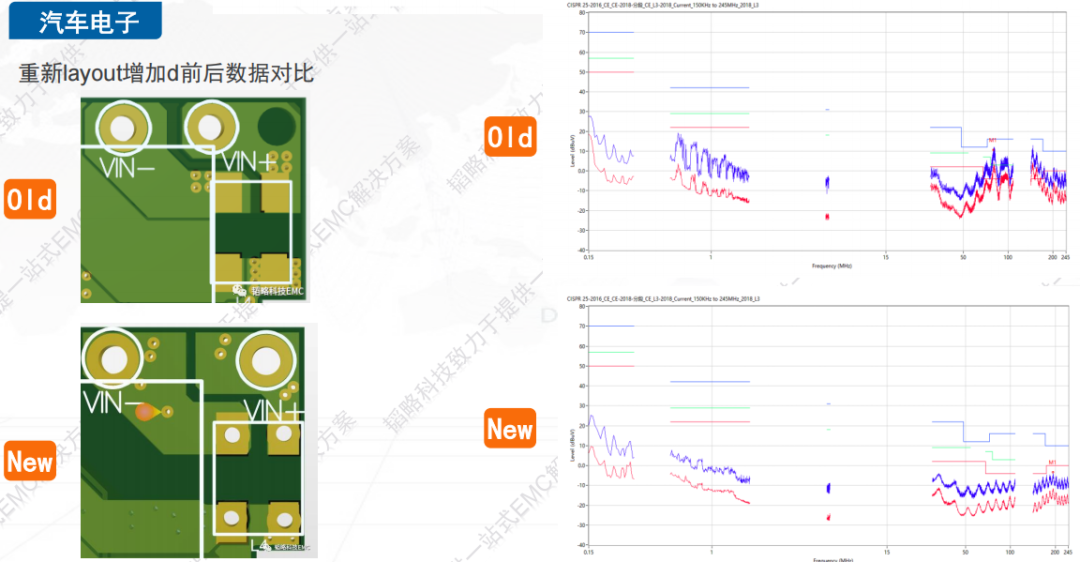

曾经有一个车充项目，在70-200MHz频段，传导发射超标严重，产品无法通过EMC认证。发现问题出在共模滤波器的前后端间距上，前后端铜箔间距不足1mm，噪声轻松地绕过了滤波器，直接耦合到了后端。将间距拉大至2mm以上，并在中间设置了“无铜隔离带”，就像是筑起了一道坚固的防线，成功阻挡了噪声的传输。再次测试，70 - 200MHz噪声余量从-5dB提升至+8dB，产品顺利通过了认证。

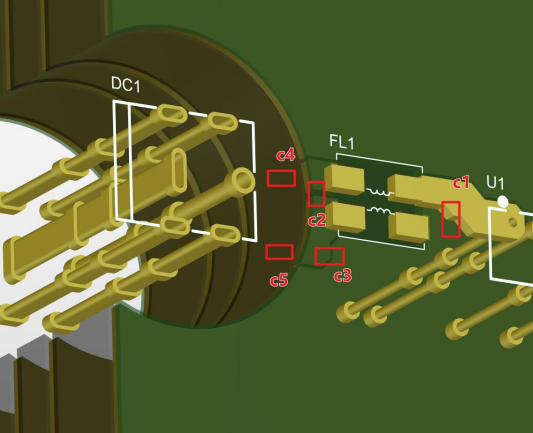

在PCB设计中，地平面的处理至关重要。很多人认为，地平面越完整越好，于是在共模滤波器下方完整铺铜。如PCB层与层之间的寄生电容C4、C5，当我们控制好C1、C2、C3的间距时，阻抗高于C4、C5则噪声会走阻抗更低的路径。这种做法在高频情况下却会带来负面影响。共模滤波器下方完整铺铜会增加寄生电容，就像在电路中引入了一个“噪声放大器”，使得高频下滤波效果下降。

正确的做法是挖空中心区域，仅保留边缘接地环，并且接地环的宽度要≥2mm 。这样做可以平衡接地与寄生参数，就像在保证电路稳定接地的同时，巧妙地避开了寄生电容这个 “陷阱”。

五PCB画板Checklist（必看！）

在完成共模滤波器的PCB画板设计后，为了确保设计的准确性和可靠性，我们需要进行全面的检查。下面是一份详细的 PCB画板Checklist，希望能帮助你顺利完成设计。

【位置】：

滤波器距端口≤10mm，这样可以确保滤波器能够及时有效地拦截噪声。输入输出区域隔离≥5mm，禁止滤波器输入输出线平行或重叠，可避免噪声穿越，保证信号的纯净。

【接地】：

共模滤波器后端接地引脚宽度≥4mm，为噪声电流提供低阻通道。

【走线】：

电源线宽≥3mm，大电流场景≥5mm，确保电流的顺畅传输。电源或端口滤波器下方无高速线、大面积铺铜，避免寄生电容耦合。信号线走线拐角采用45°圆弧，禁止直角，减少信号反射，长距离走线需进行包地处理。

【覆铜区域控制】：

滤波器正投影区域向外扩2mm范围内禁止覆铜，减少寄生电容耦合。

【层间处理】：

多层板需考虑层间寄生电容，避免在滤波器下方布置电源或地层。

六总结

共模滤波器的PCB布局不是“随便放个元件”，而是一场----噪声控制的精密战役。从端口位置到接地路径，从走线宽度到板层布局，每个细节都决定着EMC整改的成败。下次画板时，记得对照这份清单逐一检查，让共模滤波器真正成为你的EMC「防护盾」！
