晶振的杂散电容，也叫做寄生电容，是指电路中非人为设计、由物理结构自然产生的、有害的隐藏电容。

它为什么重要？（影响）

杂散电容之所以关键，是因为它会直接影响晶振的振荡频率精度。

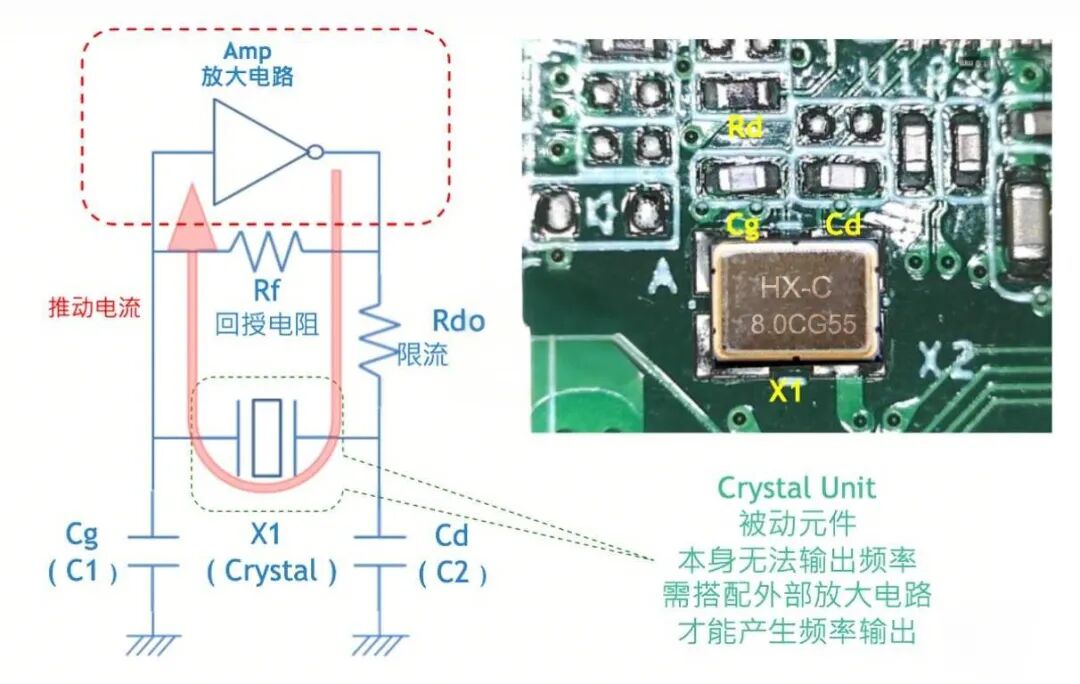

核心关系在于“负载电容”的计算公式：

C_Load = (C1 * C2) / (C1 + C2) + C_stray

C_Load：晶振正常工作需要的总负载电容（例如 12.5pF 或 9pF）。

C1, C2：你在电路板上为晶振焊接的两个外部匹配电容。

C_stray：总的杂散电容。


如何应对？

如何应对杂散电容？

既然无法消除，工程师们通过以下方法来管理和补偿它：

在设计中估算：这是最关键的一步。根据PCB板材和布局经验，杂散电容通常被估算在2pF 到 5pF之间。在计算C1和C2的值时，需要从目标负载电容中减去这个估算值。

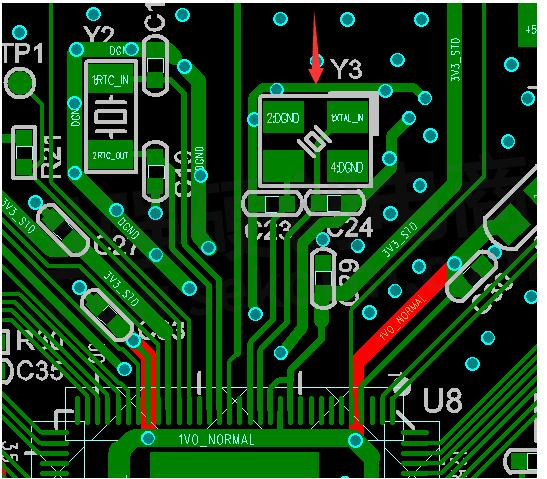

优化PCB布局：

缩短走线：尽可能缩短晶振到芯片引脚的走线长度，这是最有效的方法。

避免平行走线：晶振的两条走线应避免长距离平行布线。

使用接地护环：在晶振走线周围布置接地线，可以固定并屏蔽杂散电容。

测试与微调：在样品阶段，通过测量实际输出频率，可以轻微调整C1和C2的容值来补偿杂散电容带来的频率偏差。
