PCB拼版三大细节要点

高工
2026-01-13 18:55:12     打赏

PCB设计到量产,任何环节都需被细心对待,千万别小心翼翼画板,随随便便拼板。本文聚焦三大核心拼板问题,带您精准避坑,让量产过程更顺畅。

要点一:拼版款数需准确

虽然多拼板是PCB生产时的常见操作,但不少工程师在下单时容易忽略填写【拼版款数】参数,导致出现生产偏差。

错误场景:

拼板包含多款不同单板(单PCS资料不一致),但下单时忽略填写【拼版款数= X】,而厂商工程未能准确发现多拼版意图,导致厂商仅按其中一款批量制作,其他款完全缺失,从而影响生产交期。




解决方法:

规范填写拼版款数,如拼板文件内包含3款单PCS资料不相同的PCB,需在下单界面时准确填写告知【拼版款数= 3】。

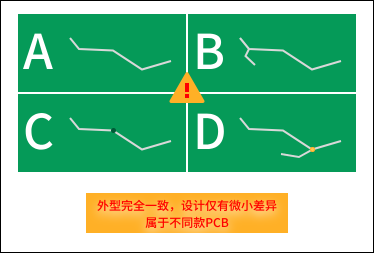

重要提醒:拼板订单中,只要PCB设计不是完全相同,哪怕整体外形一致,孔位、走线等细节存在微小差异,属于不同款 PCB。


要点二:阴阳拼板需完整

阴阳拼板(同一拼板正反面为不同设计的单板)因结构特殊,对文件完整性要求极高,仅提供拼板示意图而缺失PCB设计资料的文件,是导致生产错误的主要原因。

错误场景:

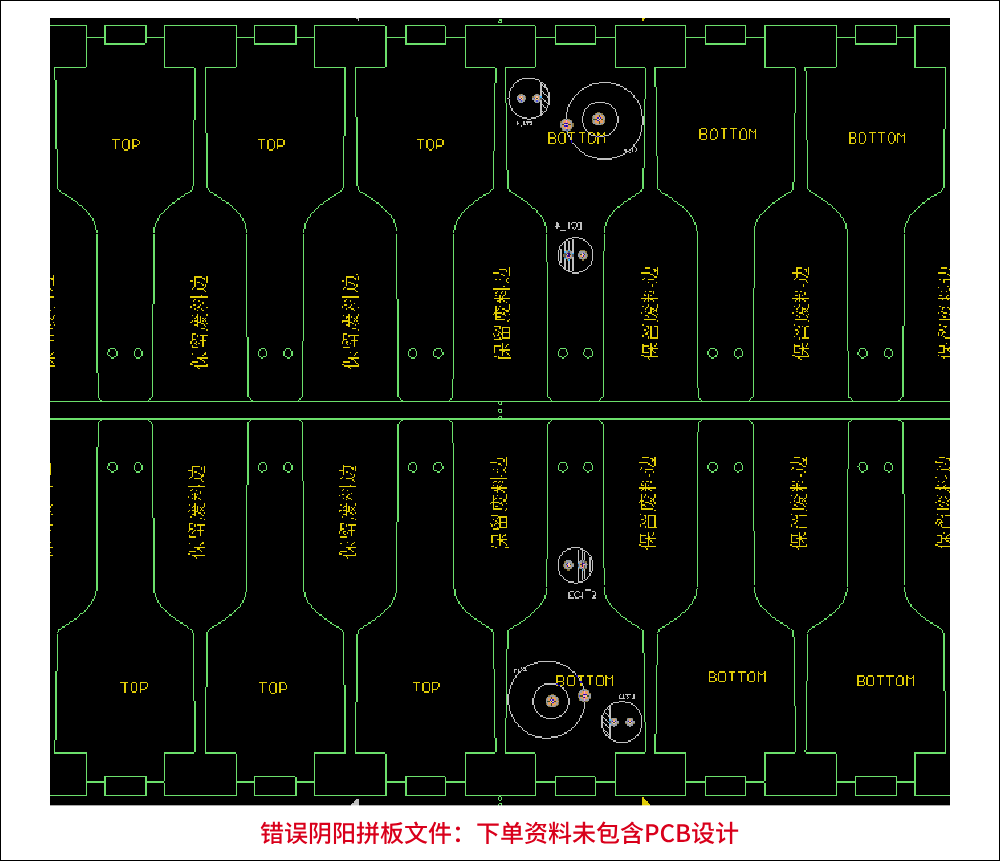

仅发送阴阳拼板的结构示意图(标注正反面单板布局),未附带完整 PCB 设计文件,厂商工程无法准确获取线路、孔位、阻焊等关键信息,或未完全理解阴阳拼板意图,两种情况最终均会导致生产出的拼板为普通拼板。


解决方法:

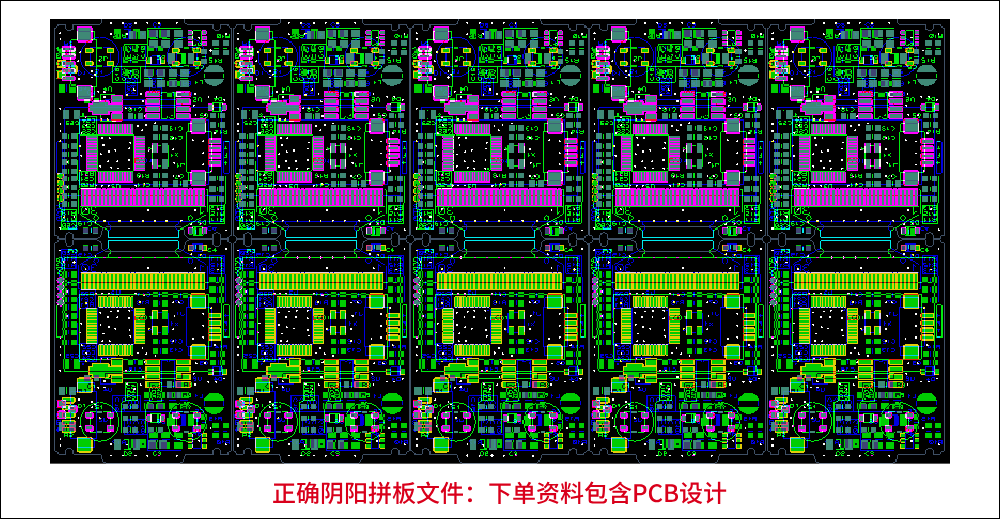

确保提交的文件包含阴阳拼板的完整生产资料,包括各层线路、焊盘、孔位、阻焊、字符等设计数据,而非仅为示意图。


要点三:治具标准需同步

拼板与治具(钢网、测试架、SMT 后工序治具)的精准匹配是量产顺畅的关键,若未按统一标准制作治具,极易出现拼板与治具不兼容的问题。

错误场景:

下单时提供的拼板文件已开好治具但未告知厂商,但不同厂商会因补偿因子不同调整拼板尺寸,从而导致已制作好的治具不能和PCB配套使用。

解决方法:

若下单时已开好治具,务必提前备注告知。


钢网、测试架等治具务必等厂商提供生产资料后再进行制作,PCB厂商的生产资料是制作治具的唯一准确依据。

拼板生产的本质是设计需求与生产信息的精准传递。

细节定成败,量产更高效。任何一个微小的信息偏差都可能引发连锁问题,标准一致、信息透明,才是拼板无误生产的核心保障。
