选择合适的电源模块是电子系统设计中的关键环节，它直接影响设备的稳定性、效率与可靠性。本文从电源规格确认与系统配电设计两大维度出发，帮助您快速、精准地完成电源模块选型。

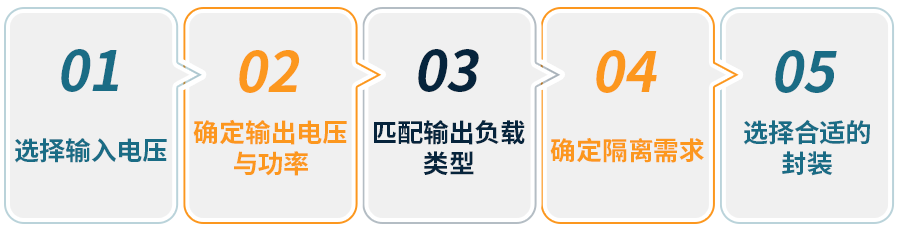

一、确定电源规格

1. 选择输入电压

常见输入电压包括3.3V、5V、9V、12V、15V、24V等。

若输入电压波动范围在±10%，可选用A、B、E、F、G、H系列（非稳压输出）；

若输入电压波动在±5%以内，建议选择IA、IB、IE、IF系列（稳压输出），这类模块适用于开关电源、线性稳压器等输出较稳定的供电场景。

2. 确定输出电压与功率

常见输出电压有3.3V、5V、±5V、9V、12V、±12V、15V、24V等。

建议电源模块在常温下工作于标称功率的30%–80%区间；

若工作环境温度较高或较低，需考虑温度降额；

功率选择不宜过大或过小，以免影响可靠性或增加不必要的成本。

3. 匹配输出负载类型

对电源精度要求不高的负载（如485/CAN总线芯片），可选非稳压输出系列（A、B、E、F、G、H）；

对精度和纹波敏感的负载（如传感器、运放、ADC/DAC），应选用稳压输出系列（IA、IB、IE、IF）。

4. 确定隔离需求

隔离可阻断输入/输出间的电气连接，适用于：

工业现场抗干扰（防雷击、电弧）

敏感模拟电路与数字电路的噪声隔离

多电压系统转换

消除接地环路

隔离电压常见等级：1500VDC、2000VDC、3000VDC、3500VDC、4200VDC、6000VDC等。

若为双路输出且需隔离，应选择双隔离双输出型号。

5. 选择合适的封装

常见封装有SIP、DIP、SMD、DFN、SOIC-16等。选型时应综合考虑：

安装空间

生产工艺（如贴装或插装）

使用环境（例如车载系统宜选用抗振性更好的 DIP 或 SMD 封装）

二、系统配电设计

1. 考虑外界因素

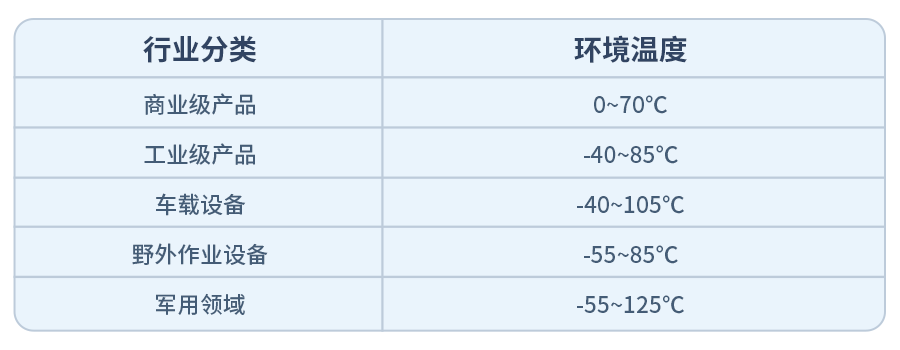

温度：电源模块实际工作温度指设备机壳内部温度，通常高于环境气温。高温环境下模块功率需降额使用，外围电容应选用高低温特性良好的型号。

干扰防护：在雷电、电弧、电网波动等恶劣环境中，应在输入端增设保护电路（如瞬态电压抑制器）。

传输距离：

短距离室内应用可选非隔离或小功率模块

远距离室外传输需选用宽压输入、隔离型模块，并计算线损

供电电流建议为模块启动电流的1.3–1.6倍，输入引脚可并联电容以提升启动性能

2. 评估工作环境

散热管理：电源模块自身发热会影响周围元件。布局时应保证通风空间或通过散热设计控制温升。

电磁兼容（EMC）：开关电源易产生传导与辐射干扰。应通过滤波、屏蔽等手段将EMI控制在安全范围内。

3. 优化模块布局

接地与分离：数字与模拟电路应独立供电或接地，避免数字噪声干扰模拟信号。

去耦与配线：高速或动态负载的电源走线应尽量短，必要时在负载端添加去耦电容，以抑制因线路阻抗引起的噪声与谐振。

三、总结
