如果把PCB比作精密运转的城市地图，那么PCB上的每一个孔、每一道槽都是整个城市的交通枢纽；一旦交通枢纽出现疏漏，整座城市便会陷入瘫痪。本文将结合典型错误案例，拆解PCB孔、PCB槽孔设计规则，助您避开常见的“坑”！

一、孔设计：别让“错认身份”毁了整块板

PCB上的孔因功能不同，有着严格的“身份划分”。一旦错认过孔（Via） 和 焊盘（PAD），生产出的PCB就会与预期大相径庭。

1、典型错误案例：错认孔“身份”，功能直接失效

•案例一：焊盘消失

问题描述：

设计人员表明设计了带有焊盘的孔，但实际生产的PCB没有金属焊盘。

问题根源：

设计人员误将焊盘（Pad）定义为过孔属性（Via），且下单提供的文件中进行了【过孔盖油】设计，因此制造商按过孔盖油标准处理，自然会导致金属层焊盘“消失”。

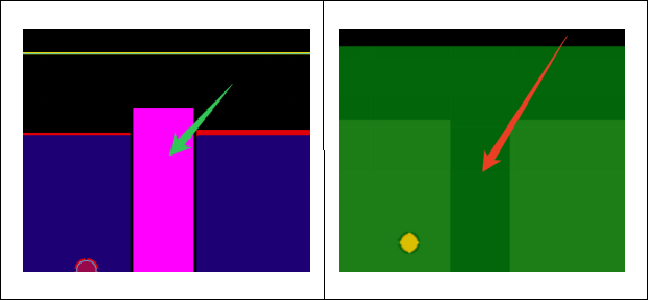

设计图：

•案例二：安装孔盖油

案例描述：

安装孔要求裸露铜皮，但实际生产被阻焊油覆盖。

问题根源：

设计人员误将安装孔定义为过孔属性（Via），且叠加【过孔盖油】设计，生产环节按过孔工艺处理，无法满足安装孔开窗的核心需求。

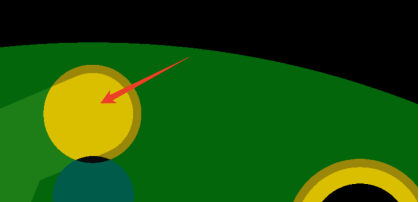

仿真图：

2、核心概念辨析：过孔、焊盘与结构孔

上述案例的根源，在于工程师设计时混淆了PCB上功能多样的孔，虽然都叫孔，但身份和用途却截然不同。

在实际设计中，可以根据“元件安装”与“层间连接”两种方式选择正确的孔设计：

• 插脚元件：使用“插件孔”，其结构是“一个金属化孔及其环绕的焊盘”，一体成型。

• 表贴元件：使用“表贴焊盘”，其结构是“一个独立的焊盘”，没有直接的孔。

• 层间互连：使用“过孔”，其结构是一个微型的金属化孔及其焊盘环。

• 机械固定：使用“结构孔”，这才是真正意义上的“单独孔”，无焊盘。

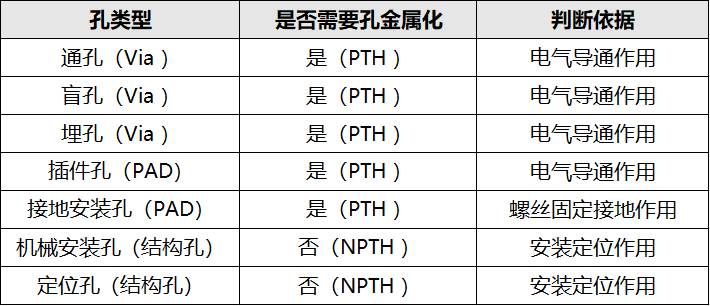

PCB孔类功能与属性对照表如下：

实操要点：在99Se、AD、Pads等EDA设计软件中使用孔时，需选择需要的孔类型：Via或PAD，随后只需勾选【Plated】选项，即可将孔设置为金属孔。

二、槽孔设计：别让“偷懒”导致挖空失败

槽孔（锣槽）是PCB上用于挖空、适配元件安装的特殊孔，若设计不规范，极易出现“设计要挖空，实物却完整”的问题，不仅影响元件装配，严重的甚至导致整块PCB报废。

1、典型错误案例：槽孔设计的“致命疏漏”

•案例一：USB槽未挖空

问题描述：

USB插座位置需挖空，但实物插座处为实心

问题根源：

设计人员仅删除USB插座处的铜皮，未在机械层用连续实体线绘制锣槽形状，制造商无法识别挖空需求，仅按常规PCB加工。

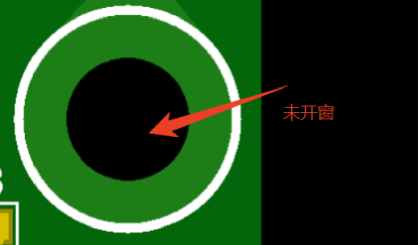

设计图与仿真图对比：

•案例二：板中槽孔消失

问题描述：

PCB板子中间设计挖空，但实物仍为一整块

问题根源：

设计人员仅使用EDA软件中的Board Cutout功能，输出的Gerber文件锣槽信息会缺失。

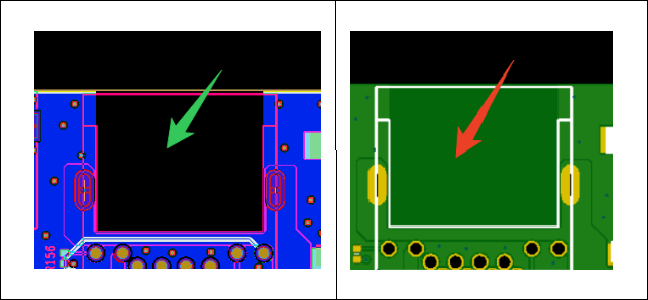

设计图与仿真图对比：

2、槽孔设计核心规范

①拒绝“伪挖空”：仅删除铜皮、Board Cutout功能都不算有效挖空设计，正确方法必须在【机械层或Keep-Out】用【连续实线】绘制槽孔的【完整轮廓】，且内部开槽和外形框务必在同一层绘制。

②自查避雷：设计完成后，可自行查看PCB的3D仿真图，若槽孔设计正确，仿真图中可清晰看到被挖空的区域。

③尺寸把控：目前锣刀最小为0.8mm，因此隔离槽及异形槽凹位建议≥1.0mm，不能＜0.8mm，否则无法加工。
