rk3568硬件开发笔记 外围模块设计

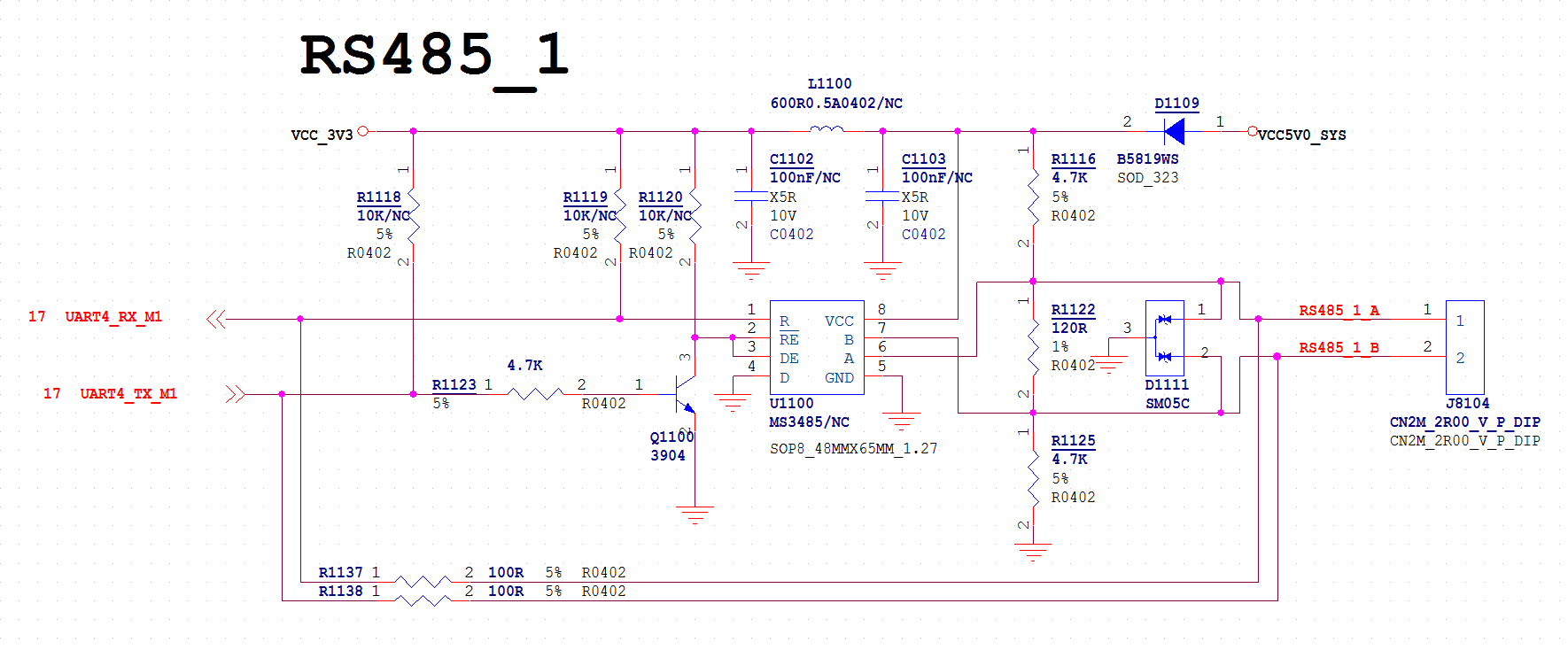

第一节：RS485电路设计

如图所示，RS485芯片MS3485的RE使能低电平有效，DE的作用为定义芯片的收与发模式。其中，使能信号RE和DE可采用TX控制，节省资源，因为加了一个三极管3904，所以在TX输出高电平时，RE=DE=0V，进入接收模式；TX输出低电平时，RE=DE=3.3V，进入发送模式。在A上加上拉，B上加下拉电阻，主要原因是：RS-485总线在空闲（idle）状态时，电平是不固定的，即电平在-200mV~+200mV之间，收发器可能输出高也可能输出低，UART在空闲时需要保持高电平的，如果此时收发器输出一个低电平，对UART来说是一个start bit，会导致通信异常。（所以RX需要加上上拉）其中：                     ① A上加上拉，B上加下拉，接反数据通信也可能出错。                     ② 某些收发器内部集成上下拉电阻，则外部不需要再添加。电路特点：1、此电路兼容3.3V和5V，注意选贴；2、在A、B线上加入TVS二极管D1111，能够提高电路的抗浪涌，防静电；
3、此电路兼容TTL输出，此时贴R1137R1138 ，而U1100不贴；

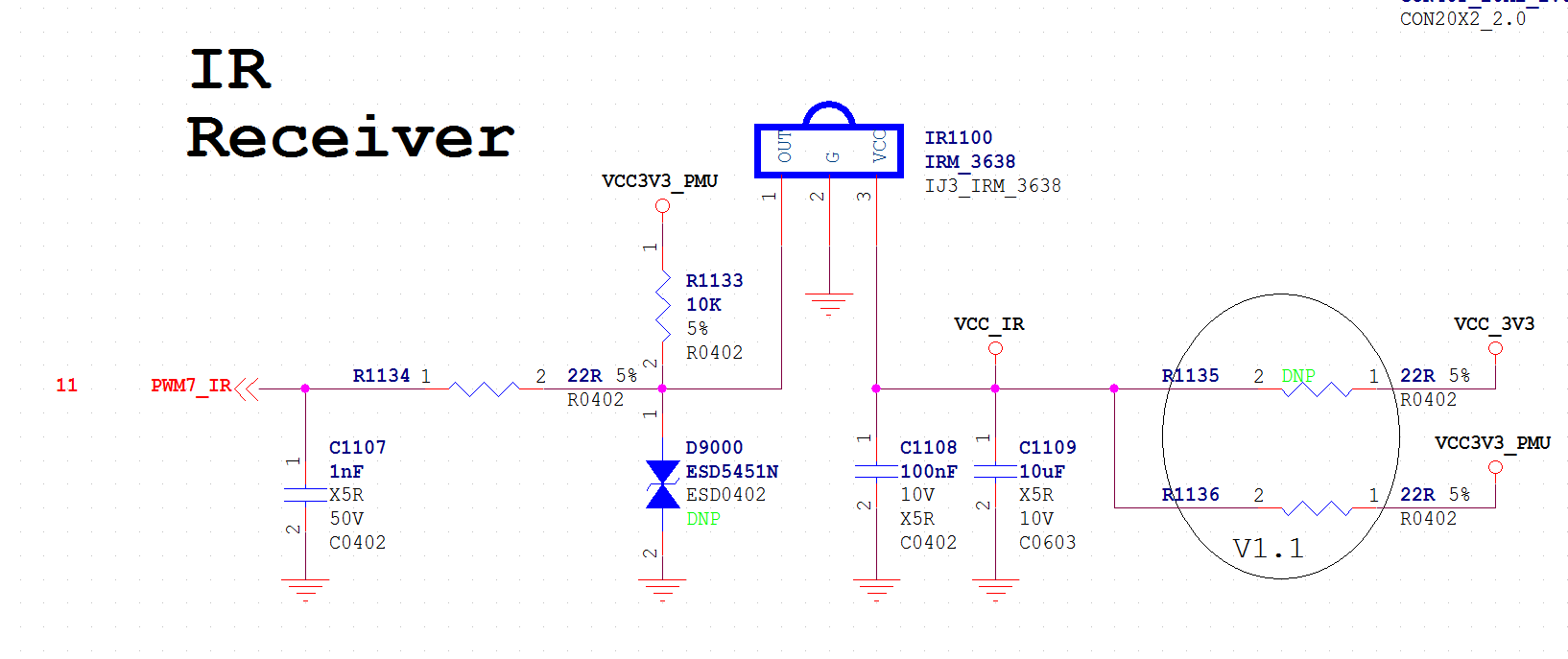

第二节：IR红外接收电路讲解：1、IR模块通过PWM信号传输给RK3568，注意接到PWM引脚，同时外部加上拉电阻，引脚加ESD保护，预留电容滤波，和阻抗匹配；2、接地
3、3.3V供电，如果选VCC_3V3那么只能在开机之后才能遥控，如果选VCC3V3_PMU，这个电在DC插入后一直有，那么就可以在关机状态下进行开机控制；

第三节：typec接口设计原理图讲解1、此typec接口可以实现正反插；2、因为项目不需要typec充电功能，cc脚直接下拉；3、各个信号线需要加ESD保护，在插拔usb线时容易产生静电；4、信号线加共模电感和匹配电阻，防止EMCEMI干扰；5、注意SSTX信号需要加电容；6、ESD保护器件对寄生电容有严格要求，Cj<=0.4pF；
7、USB接口需要加限流电路防止外设损坏引起电路烧毁，输出电流大小通过R 1614设置，计算公式为Iset=6.8/Rlimit8、该接口可以实现固件烧录、adb调式、usb投屏；附图以上电路设计基于下图R68A-Q2开发板
