第一节：主电源输入

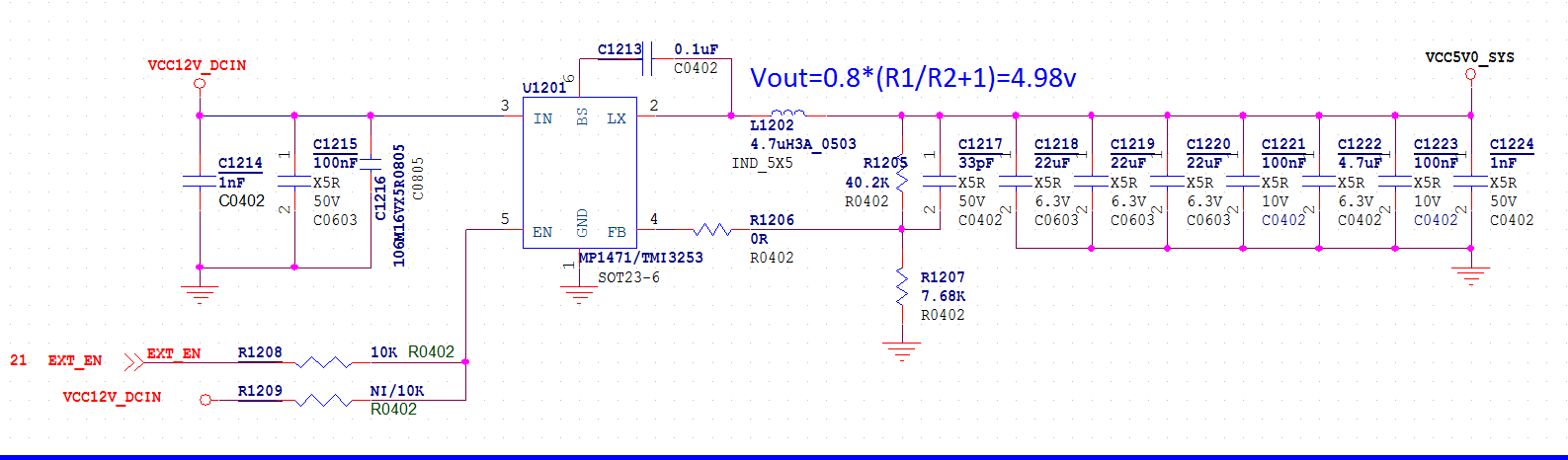

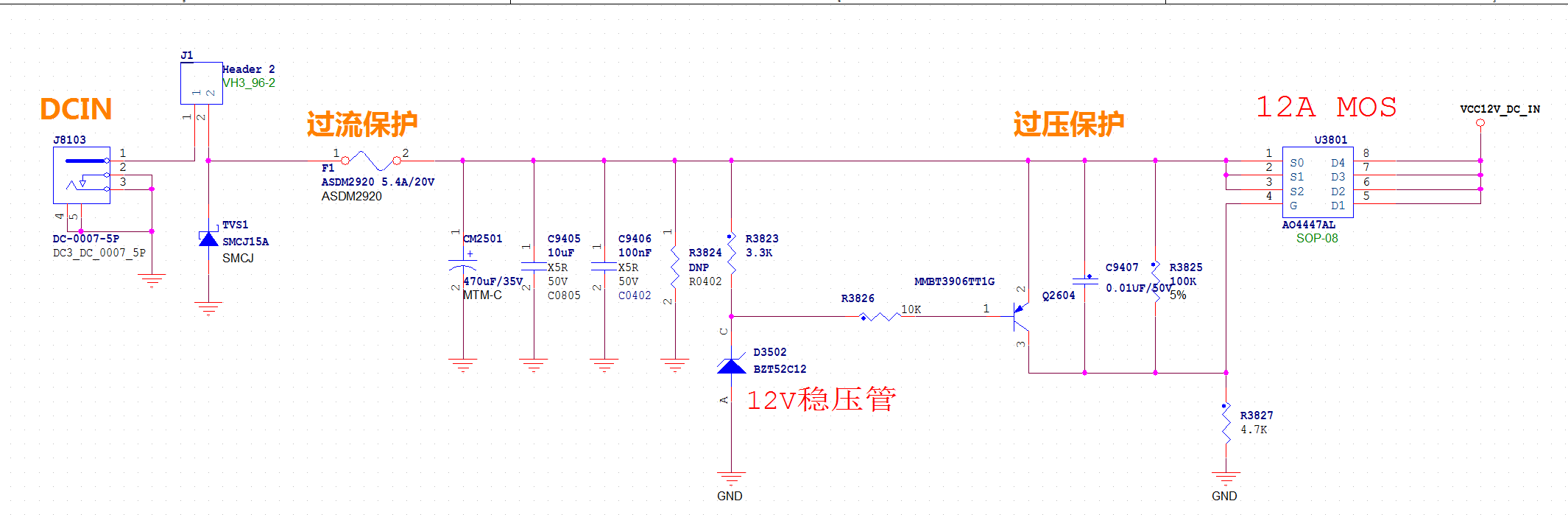

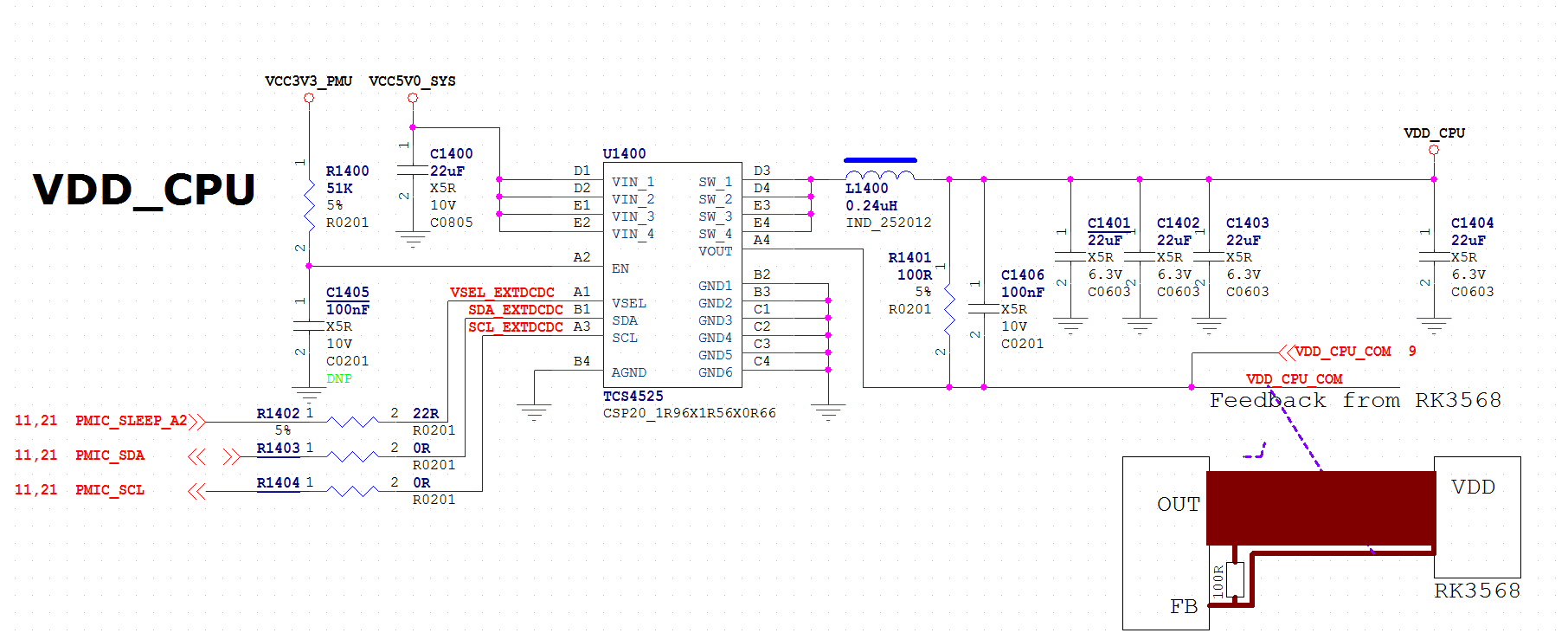

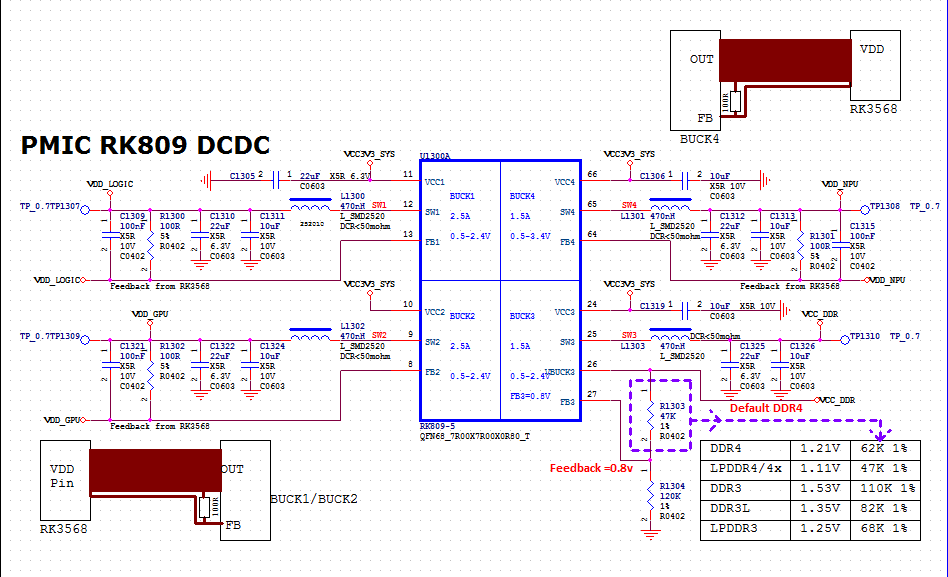

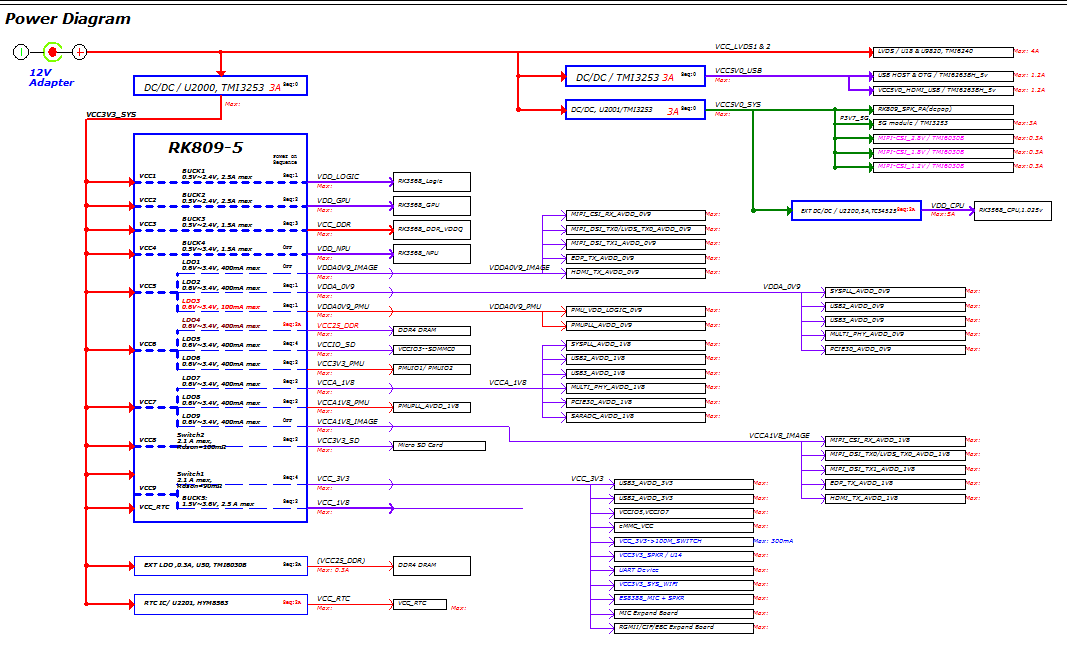

原理讲解1、J8103  RK3568平台一般是12V供电，选通用12V/4A座子 ；2、J1 预留3.96间距的插孔，方便外接电源控制开关；3、TVS1 TVS管，用于过冲保护，SMCJ15A最高能吸收1500W；4、F1 可恢复保险丝，电路中起到过流保护作用；5、D35022、Q2604、U3801组成过压保护电路，当电压高于12V时D35022击穿，Q2604工作，U3801关断；第二节：系统供电系统主要有2组供电，VCC3V3_SYS和VCC5V0_USBVCC3V3_SYS主要供给PMU和外围如WiFi模块，电流3AVCC5V0_SYS 主要供给HDMI、相机、LCD、spk等，电流3ACPU核心供电这路电流瞬间达到4A ,layout时要求反馈脚从BGA下引出，否则无法动态调压，这是CPU变频的关键。PMU电源管理PMU型号RK指定的RK809-5，该芯片可以输出多路DCDC和LDO，可以通过I2C进行配置，能够更好的管理rk3568平台电源时序和功耗优化。RK3568 整体框图该图描述了3568所有电源分布和电压大小
附图以上电源设计对应的开发板
