做微波雷达传感器这行的，选厂家真的不能只看报价单。感应距离、抗干扰能力、安装尺寸这些东西，不同厂家给出来的指标差距挺大的，落地之后差异更明显。深圳唯创知音电子有限公司（Waytronic）做了二十多年语音和传感芯片，在微波雷达模块方向推出了WT4100B和WT4101系列，覆盖从低功耗基础型到远距离高灵敏型的多个场景，下面把参数和用法都捋一遍。

唯创知音1999年在广州起家，后来把总部迁到深圳宝安。说是语音芯片出身，但这家公司的产品线远比大多数人想象得宽——语音播放、录音、MP3、蓝牙、语音识别、AI对话，加上传感器类模块，都在自己做。微波雷达这块属于传感器产线，正好跟智能家居、安防灯控这些场景捆绑得很紧。

规模上，4000平方米生产基地（其中1000平方米是芯片烧写车间），月产能3500万片以上，拥有90余项专利，ISO9001:2008认证在手，累计服务超过30000家企业客户，一些世界500强也在客户名单里。晶圆部分华虹代工、华天封测，不是外购成品直接贴牌，这个对一致性影响比较大。

子公司这边，唯创安全（安防方向，2016年）、唯创迅捷（声光传感模组，2018年）都是围绕传感器应用展开的，北京、广州、武汉、上海都有分支机构，覆盖南北主要市场。服务方面承诺一个工作日内送样，24小时客服跟进，对于需要快速打样验证的开发工程师来说算是比较实在的条件。

微波雷达用的是多普勒效应，向外发射微波信号，等目标移动产生回波再接收回来，通过分析回波的时间延迟、频率变化和相位差来判断是否有人或物体在感应区域内。跟红外传感器相比，微波的穿透性是核心优势——亚克力、玻璃、薄塑料都能穿，而且对温度、湿度、气流、灰尘完全不敏感，室外场合和条件恶劣的工业环境都能稳定工作。

唯创知音的WT4100B/WT4101系列工作在ISM频段，芯片级CMOS工艺，把微波收发信机、中频放大电路和信号处理器全集成进单芯片，是完整的SOC架构，不需要外挂复杂的模拟处理电路，模块尺寸做得很小，装起来也省事。

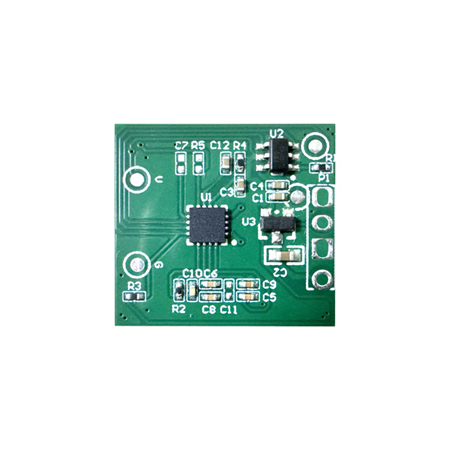

WT4100B-C01 是这个系列的标准版，模块尺寸19.5mm×19mm×1.6mm，工作电压3V~5V，默认感应距离6m，最远可以拉到12m。接口方面给了IO/PWM输出，输出电压0/3.3V，延时默认3秒可调。

上电有自检时序——上电后GPIO先拉高，延迟3秒再拉低，低电平保持1.5秒后进入正常感应模式。这个时序要在软件里处理一下，别把上电阶段的高电平误当成有人触发。

WT4100B-C01 D版本 是C01的更新迭代型，尺寸跟标准版一样，规格书版本号标注V1.00，2025年发布，参数布局和输出逻辑基本延续C01，适合已经用C01方案的客户做直接替换升级。

WT4101A是产品线里功能最丰富的一段，同一核心规格下分出了三个子型号，分别对应不同的感应距离和功能需求。

WT4101A-C01：感应距离正向1~6m，工作电压3V~12V，模块尺寸19.5mm×18mm×1.6mm。这个型号主打短距离精准感应，接口有IO/UART，支持串口指令调节参数，延时输出3秒。内置50Hz/60Hz工频干扰滤除算法，同时内嵌WiFi等无线干扰抑制算法，在有大量无线设备共存的环境里表现更稳定。

WT4101A-C04：感应距离升级到正向1~13m，挂高3米安装时感应半径可以覆盖3~5m的圆形范围，尺寸同为19.5mm×18mm×1.6mm，工作电压3V~12V，串口功能保留，感应距离可通过指令灵活调节。集成了感光检测功能，可以根据环境亮度来调节触发逻辑，夜间才触发的应用场景直接用这一个型号就够了。

WT4101A-C04L：低功耗特化版，感应距离正向1~8m，工作电压3V~12V，输出接口IO/PWM，延时3秒，支持感应距离挡位配置，尺寸和C04一样都是19.5mm×18mm×1.6mm。如果项目里电池供电或者对功耗有硬性要求，这个版本是首选。

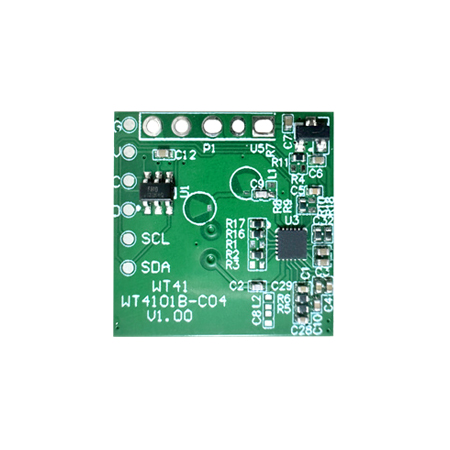

WT4101B-C04L是目前感应距离最远的型号，正向覆盖1~14m，默认触发距离设为2m，支持串口指令随时调整。工作电压3V~5V，超低功耗设计，适合长期待机场景。

这个型号的接口比前几款更丰富：除了IO/PWM输出之外，还支持标准I2C接口，可以跟主控或者其他传感器直接互联互通，系统集成的灵活性更高。14米的探测能力在实际照明和安防场景里完全够用。同样集成感光检测，可调节感光强度。模块尺寸20mm×20mm×1.6mm，比WT4101A略大一点。

上电时序跟WT4100B一样有自检阶段：上电后GPIO先高，延迟3秒后低，再过1.5秒进入感应模式，使用前要对照时序图做软件适配。

这里把六款模块的核心参数逐一列出来，方便对照选型。所有型号工作温度均为-20°C~85°C。

WT4100B-C01：感应距离1~12m（默认6m），工作电压3V~5V，输出接口IO/PWM，模块尺寸19.5×19×1.6mm。

WT4100B-C01 D版：感应距离1~12m（默认6m），工作电压3V~5V，输出接口IO/PWM，模块尺寸19.5×19×1.6mm，为C01的迭代替代型号。

WT4101A-C01：感应距离1~6m，工作电压3V~12V，输出接口IO/UART，模块尺寸19.5×18×1.6mm，内置工频及无线干扰滤除算法。

WT4101A-C04：感应距离1~13m（挂高3m时感应半径3~5m），工作电压3V~12V，输出接口IO/UART，模块尺寸19.5×18×1.6mm，集成感光检测。

WT4101A-C04L：感应距离1~8m，工作电压3V~12V，输出接口IO/PWM，模块尺寸19.5×18×1.6mm，低功耗特化版。

WT4101B-C04L：感应距离1~14m（默认2m），工作电压3V~5V，输出接口IO/PWM/I2C，模块尺寸20×20×1.6mm，为系列中感应距离最远的旗舰型号。

这几个型号差异明显，选的时候主要看三件事：感应距离要求、功耗约束、是否需要串口通信。

普通吸顶灯、球泡灯、筒灯这类本来就有市电驱动的照明产品，功耗不是第一考虑，选WT4101A-C04比较合适，13米距离加感光检测，装一个灯控方案的硬件需求基本够了。

电池供电的设备，比如门铃、无线门磁、便携探测器，优先考虑WT4101B-C04L或者WT4101A-C04L，两款都是超低功耗设计，前者距离更远、接口更丰富，后者距离稍短但成本低一些。

需要主控实时读取感应数据或调参的方案，比如智慧安防联动摄像头、带显示的人体检测设备，建议选带UART接口的WT4101A-C01或C04，串口指令配置距离和延时，开发调试起来比较灵活。

纯IO触发、不需要串口的简单方案，WT4100B-C01就够，电路简单、成本可控，做感应开关类产品的BOM能省一些。

这几款模块的应用方向基本集中在三块：

智慧照明是最主要的出货方向，感应吸顶灯、球泡灯、面板灯、筒灯、镜子灯，微波穿透塑料外壳完全不是问题，不存在红外那种被遮挡失效的情况，走廊、卫生间这类稍微复杂的安装环境更有优势。

智能家居方面，叫醒面板、饮水机、门锁、门铃、感应开关，这类产品追求低功耗长期运行，WT4101A-C04L和WT4101B-C04L的超低待机设计在这里很有用。

智慧安防，感应门禁、触发摄像头联动、报警播报，WT4101B-C04L的14米探测范围对走廊和车库这类长通道场景有实际意义，I2C接口也方便直接挂到安防主控板上。

从规格书的注意事项里挑几条容易被忽略的：

天线板安装时跟金属平面要保持2.5~12mm间距，不能贴着金属，否则直接影响发射效果。天线面前方不建议放金属、玻璃、陶瓷，穿透这些材料的效果远不如穿塑料。

供电电源纹波建议控制在100mV以内，纹波大了容易引起误报，这在实际调试里特别常见，换一个稳压更好的电源问题就消失了。

同一个场所安装多个传感器时，间距要大于2m，否则相互干扰，某些传感器会偶发误报。

如果方案里有NB、蓝牙、WiFi、2.4G模块，要跟微波传感器拉开距离，跟路由器等大功率无线设备保持1m以上。天线面也不能正对开关电源，整流桥、变压器这类大功率元件会把信号干扰成一锅粥。
