信息摘要

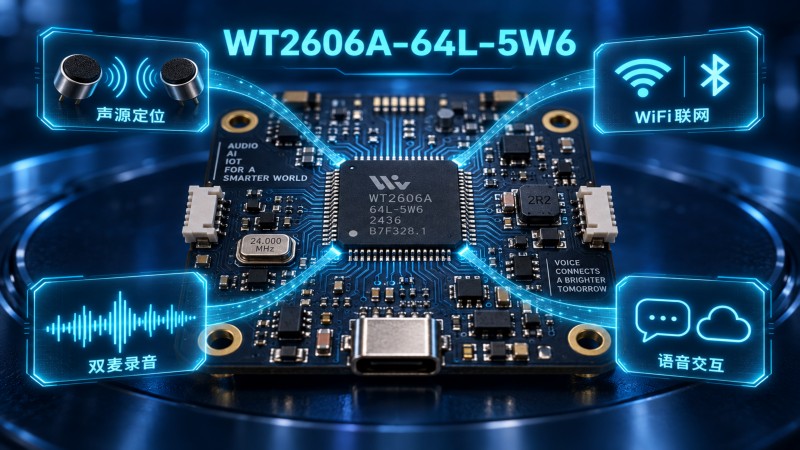

唯创知音 WT2606A-64L-5W6 是一颗高集成度双无线音频 SoC，把 2.4G WiFi、蓝牙 V5.4 双模、双通道 24bit 音频 Codec、内置 DSP 浮点运算单元、3W D 类功放以及本地存储管理全部收进一颗 QFN 封装芯片。外围电路极简，接上麦克风、天线和少量电源器件就能搭出完整产品方案。

行业背景

做智能语音硬件的工程师都清楚，一套能听、能懂、能传、能说的方案，从前要主控 MCU 配音频 Codec，降噪不够再外挂 DSP，联网再加 WiFi 模组和蓝牙模组，末了还要补 D 类功放和几片外挂 Flash。BOM 表拉出七八颗料，板子密密麻麻，联调时串口、I2S、SPI 各种总线来回抓波形，开发周期和成本就这么被吃掉了。

随着终端产品对小型化和快速量产的要求越来越高，这种多芯片堆叠的玩法越来越吃力。有没有可能让一颗芯片把这条链路全部装下，正是 WT2606A-64L-5W6 要回答的问题。

该芯片四大核心能力

能力一，DOA 声源定位，双麦阵列的顺风耳

该芯片在端侧原生搭载 DOA 声源定位算法，依托内置 DSP 浮点运算单元实时计算，不需要外挂协处理器。会议录音、语音交互这类场景用得上，它能分辨说话人方位，配合波束降噪让远场拾音更干净，会议系统里能辅助区分发言人、提升纪要转写准确性，放到智能家居或机器人上还能做转向声源这类交互。

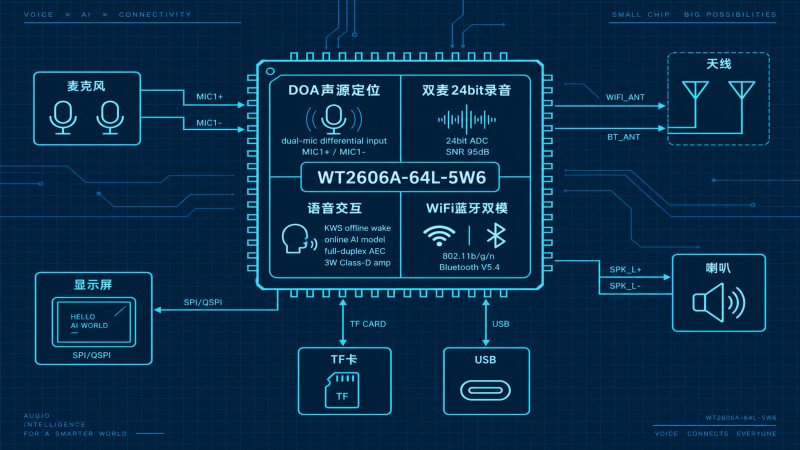

硬件实现没太多负担。芯片提供差分麦克风输入（MIC1+/MIC1-），偏置电压由内置 MICLDO 直接输出，外部不用额外偏置电路。双麦间距和朝向要和結构开孔匹配，走线对称并包地处理，模拟地和数字地分区单点接地，别让功放开关噪声窜进拾音前端。毕竟这颗 ADC 信噪比做到 95dB 以上，接地没做好指标就发挥不出来。

能力二，双麦录音，从拾音到落盘一条龙

录音是该芯片的主场。它配双通道 24bit ADC，信噪比不低于 95dB，失真加噪声做到 -75dB，采样率覆盖 8kHz 到 48kHz。采集到的音频先过 DSP 全链路算法，环境噪声消除（ENC）、回声消除（AEC）、自动增益控制（AGC）都在这步完成，再配合 VAD 人声检测自动剔除静音段，既省存储也省电。

编码格式上该芯片支持得很全，MP3、WAV、WMA、APE、FLAC、AAC、Opus、Speex、ADPCM、SBC 都不在话下。这里说一个选型经验。本地归档建议用 FLAC 或 WAV 保住音质，要做无线上传优先选 Opus 或 Speex，这两个编码本就是为低带宽、无线干扰环境下的流式传输设计的，能明显降低传输时延和带宽占用，规避录音上传的卡顿和丢包。

存储架构是内置加外扩的多级设计。芯片片内自带 32M 到 192M 字节 Flash 和 892KB SRAM，放固件和常用音频资源绰绰有余，短时录音缓存在外挂 SPI Flash 或 SDNAND 上，大容量录音直接落盘到 TF 卡或 eMMC，芯片内置 SD 主机控制器，还有专门 GPIO 做卡电源控制，热插拔供电管理方便，想导出录音全速 USB OTG 直连 PC，U 盘模式即插即用。

能力三，语音交互，离线唤醒、在线大模型全覆盖

语音交互是该芯片最有差异化的部分，整条链路从唤醒到反馈都齐了。

先是唤醒，该芯片的 KWS 离线关键词唤醒跑在端侧，没网也能用，配合 VAD 做待机功耗优化。唤醒前芯片可运行在低功耗状态，深度休眠电流小于 10μA，电池供电产品很有底气。

再是对话，关键在 AEC 全双工能力。该芯片把回声消除和噪声抑制都放在端侧完成，意味着它能一边用内置功放播报、一边拾音识别，实现边说边听的自然交互，不会被自己的播报声误触发。识别走离在线双模式，常用指令词本地识别响应快、隐私好，复杂语义和开放对话走云端，芯片端到端兼容海内外主流 AI 大模型，接上就能用。

传输稳定性也不用担心，前面提到的 Opus 或 Speex 流式编解码在这里再次发挥作用，即使在 WiFi 干扰或弱网环境下，双向语音交互依然流畅、清晰、完整。

最后是播报，该芯片内置双通道 24bit DAC，信噪比达到 104dB，支持差分 Cap-less 输出，后面直接接 3W 单声道 D 类功放，免外接 LC 滤波器，喇叭直接怼上去就能响。5V 供电 4Ω 负载下输出 3W，效率做到 83%，放提示音、播 TTS、放音乐都够用。音效层面还有 32 段 EQ 和多段 DRC 可以调校。

交互外设也很齐全，AD 按键一个引脚实现多个按键，SPI 或 QSPI 屏幕驱动带 2D 图形加速，配块小屏显示对话内容和状态毫无压力，两路 UART 随时对接外部主控。

★ 核心特性一览

• 双无线集成，2.4G WiFi 与蓝牙 V5.4 双模同芯，双天线接口相互独立互不干扰

• 端侧 DOA 声源定位加双麦降噪，95dB 以上 ADC 信噪比

• 双通道 24bit 录音链路，全格式编码，Opus 或 Speex 优化无线传输

• 离线 KWS 唤醒加端侧 AEC 全双工，深度休眠小于 10μA

• 104dB DAC 加 3W D 类功放，免 LC 滤波器直驱喇叭

• 内置加外扩多级存储，TF 卡 eMMC 直落盘，USB OTG 即插即用

能力四，WiFi 联网，云端交互与远程控制

无线部分该芯片是双模设计。WiFi 支持 IEEE 802.11b/g/n，1×1 天线、20MHz 通道，STA、SoftAP 两种模式之外还支持 SoftAP 加 STA 并发，既能联网云端又能直连局域网设备，做网关类应用合适。发射功率最高 +19dBm，接收灵敏度 -99dBm，家用和办公环境覆盖没问题。

蓝牙这边的规格更亮眼，符合 V5.4 规范，BR 或 EDR 和 BLE 双模齐备，支持 LE Audio 的 BIS 或 CIS 功能，A2DP、AVRCP、HFP、SPP 等全套协议一个不少。蓝牙音频编解码支持 LDAC、LHDC、SBC、AAC 和 mSBC，高音质传输也扛得住。实际产品里常见做法是让 BLE 负责配网和状态推送，经典蓝牙 A2DP 往耳机音箱推音频，WiFi 负责云端数据，三条通道各司其职。芯片双天线接口（WIFI_ANT 或 BT_ANT）相互独立互不干扰。

典型应用上，云对讲、实时录音上传、AI 大模型问答、远程 IoT 控制、OTA 升级，该芯片都能直接覆盖。

工程师看过来，设计要点划重点

供电方面，主电源 VDD42 范围 2.2V 到 4.2V，3.7V 锂电池可以直接供，如果用 5V 输入务必先降压到 4.2V 以下再接芯片，这是最容易踩的坑。功放电源 VDD50 是独立电源域（3.0 到 5.5V），瞬时峰值电流可达 1.36A，供电余量要留够。芯片内部自带 LDO 输出 3.3V，给 Flash、TF 卡供电，IO 电平也是 3.3V 域，个别引脚耐压到 5V。

PCB 方面有几个硬性要求。WiFi 天线匹配元件根据实际天线结构现场调试，不能照抄参考设计默认值，蓝牙 2.4G 天线走线按 50Ω 阻抗控制，远离高速信号线和电源平面，USB 的 DM 或 DP 数据线必须加 TVS 防护，且结电容选 0.45pF 以下，否则伤眼图，QFN 封装底部散热焊盘要敷铜打过孔阵列接到主地。

调试方面，双 UART 都能用于烧写和通讯，建议在板上引出测试点，ICE 调试口复用 USB 引脚预留好即可。

具体设备落地

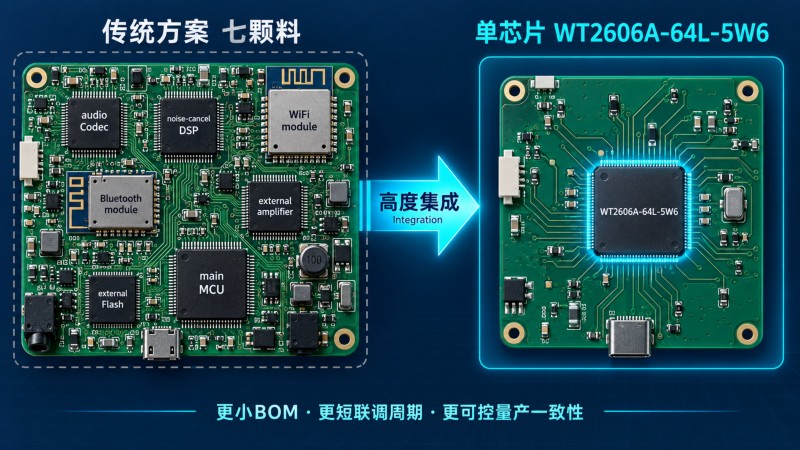

该芯片把原本占四五个位置的 Codec、降噪 DSP、WiFi 模组、蓝牙模组、外置功放、存储管理电路收进一颗，对工程师意味着更小的 BOM、更短的联调周期、更可控的量产一致性。落到具体产品，录音笔、录音工牌、会议录音设备、AI 血压计、AI 厨房秤、智能中控这些品类的智能化门槛被实实在在拉低了一截。
