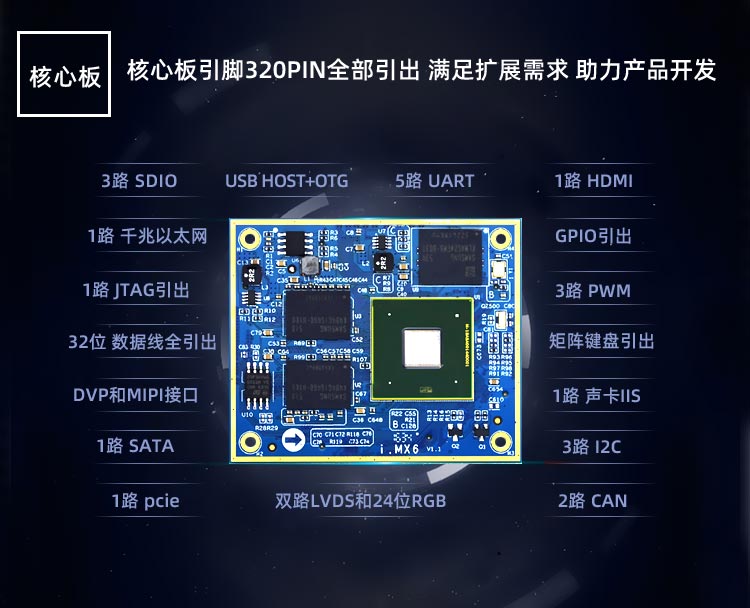

核心板参数
| 尺寸 | 51mm*61mm |
| 四核商业级-2G | NXP 四核 i.MX6Q，主频 1 GHz内存：2GB DDR3；存储：16GB EMMC；SATA接口：支持 |
| 双核商业级-1G | NXP 双核精简版 i.MX6DL，主频 1GHz内存：1GB DDR3；存储：8GB EMMC；SATA接口：不支持 |
| 四核工业级-1G | NXP 四核 i.MX6Q，主频 800MHz内存：1GB DDR3；存储：8GB EMMC；SATA接口：支持 |

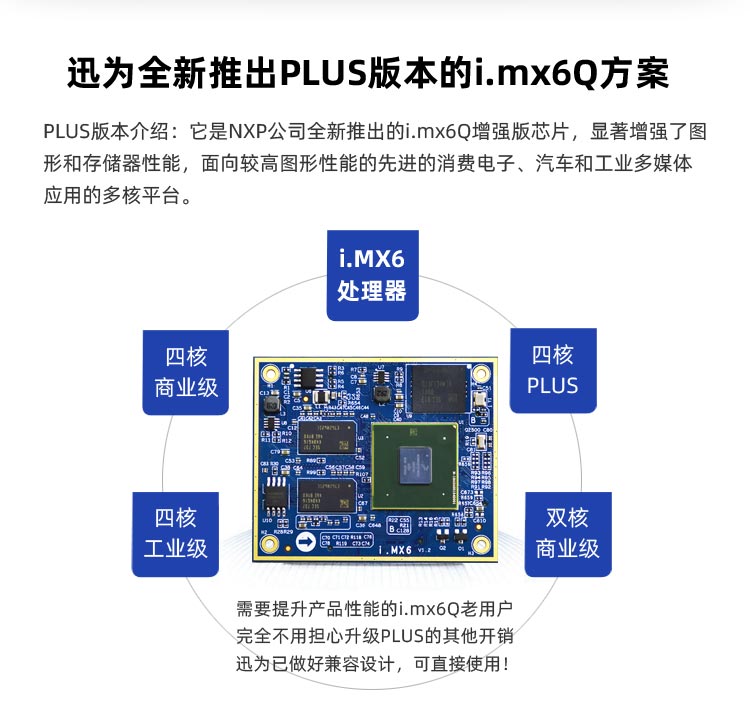

| 四核Plus版本 | NXP 四核 i.MX6Q，主频 1 GHz内存：2GB DDR3；存储：16GB EMMC；SATA接口：支持 |

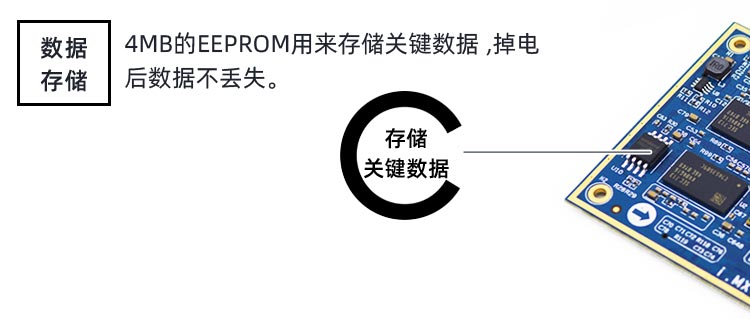

| EEPROM | 4MB的EEPROM用来存储关键数据 |
| 电源管理 | 内部独立 |
| 工作电压 | 5V |

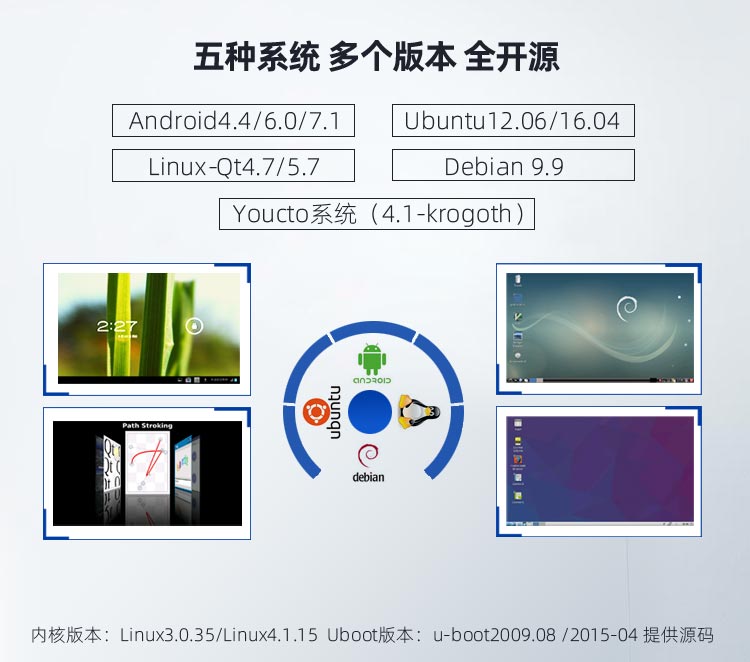

| 系统支持 | Android4.4.2/6.0系统 Linux + Qt4.7/5.7系统 Ubuntu12.04/16.04系统 |
| 商业级运行温度 | 0℃到+70 ℃ |
| 工业级运行温度 | -40℃到+85 ℃ |

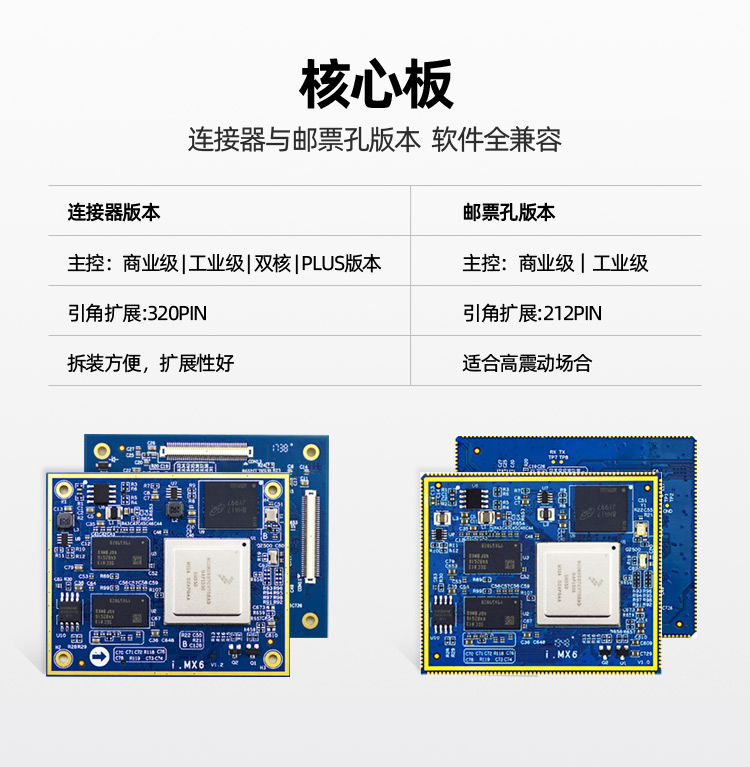

| 引角扩展 | 引出脚多达320个，满足用户各类扩展需求 |
| 扩展参数 | 千兆以太网：1路自适应千兆以太网EIM通用总线： 32位数据线全引出SDIO：3路JTAG：1路引出（注：邮****孔底板不支持）SATA：1路CAMARA：DVP和MIPI接口全引出LCD：双路LVDS和24位RGB接口HDMI：1路V1.4GPIO：引出矩阵键盘：引出PWM：3路I2C：3路声卡IIS：1路CAN：2路USB：HOST+OTGUART：5路pcie：1路SPI：2路 |

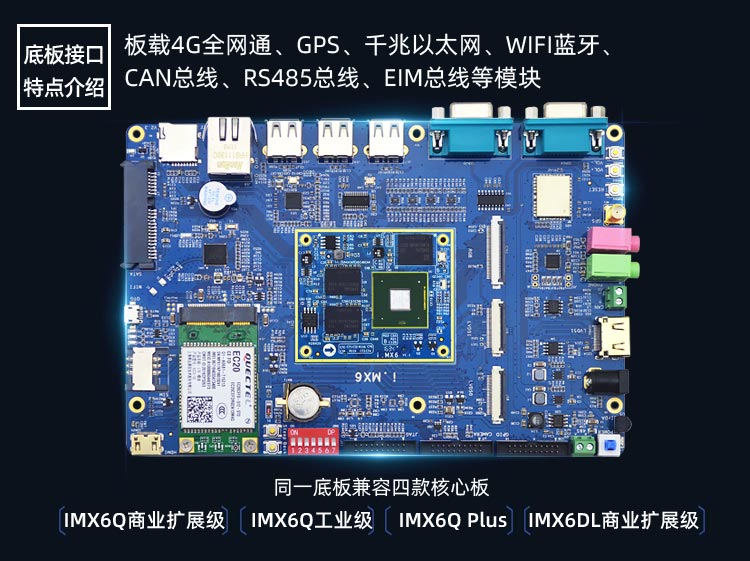

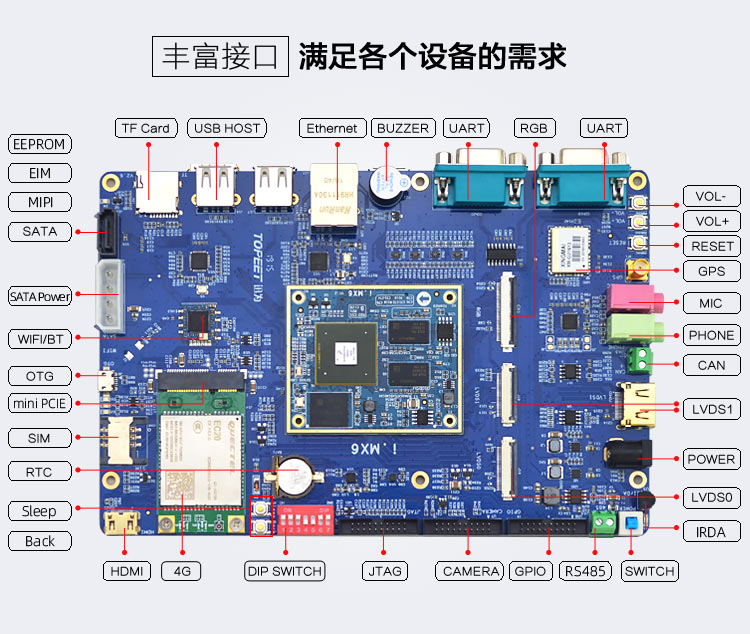

底板参数
| 尺寸 | 125mm*190mm | 运行温度 | -40℃到+85 ℃ |
| POWER | 电直流电源输入接口，12V/2A电源输入 | SIM卡槽 | 1个 |
| SWITCH | 电源开关 | 4G模块 | 全网通(选配) |
| LVDS接口 | 2路 | HDMI接口 | 标准HDMI v1.4，1080p高清分辨率输出 |
| RGB接口 | 1路 | OTG | 1路 |
| CAN | 1 路 CAN 总线接口 | RS485 | 1个 |
| MIC | 支持MIC输入 | DIP SWITCH | 1个7位拨码开关 |
| PHONE | 支持耳机输出 | JTAG | 1个（注：邮****孔底板不支持） |
| RESET | 1个复位按键 | CAMERA接口 | 1个支持500万摄像头 |
| 串口 | 2路串口 | GPIO接口 | 20PIN，包括1路SPI和2路I2C |
| USB HOST | 2路 | 按键 | 4 个 |
| 网口 | 1 路千兆工业级以太网，RJ45 接口 | RTC | 实时时钟 |
| TF卡 | 1个 | BUZZER | 1个蜂鸣器 |
| SATA | 1 个 SATA 接口；SATA电源接口 | MIPI接口 | DSI和CSI各一个，支持LCD和CAMARA； （注：邮****孔底板不支持） |
| WIFI蓝牙 | 支持 | EIM总线 | 1路 |
| GPS模块 | 支持（选配） | IRDA | 1个 |
| 电子罗盘 | 支持（选配） | 三轴加速度计 | 支持（选配） |
| 开发板型号 | 软件测试平台 | 工作电压 | 工作电流(MA) | ||
| 启动电流 | 安卓界面 | 播放视频 | |||
| i.MX6Q开发板-工业级（基本型) | Android | 12V | 530 | 210 | 450 |
| i.MX6Q开发板-工业级（豪华型) | Android | 12V | 580 | 240 | 450 |
