【前言】

【STM32F469I-DISCO】移植SD卡驱动-电子产品世界论坛

在上篇，我介绍了如何移植SD，在移植好这个驱动后，就可以移植FATFS了，因为音乐播放器，fatfs是必须的。

【移植的例程】

在官方提供的示例中，有STM32Cube\Repository\STM32Cube_FW_F4_V1.26.2\Projects\STM32469I-Discovery\Applications\Display\LCD_AnimatedPictureFromSDCard这个例程是使用FATFS来实现使用SD卡的图片来显示到LCD上，因此可以拿到这个例程来实现对FATFS的移植。

【移植步骤】

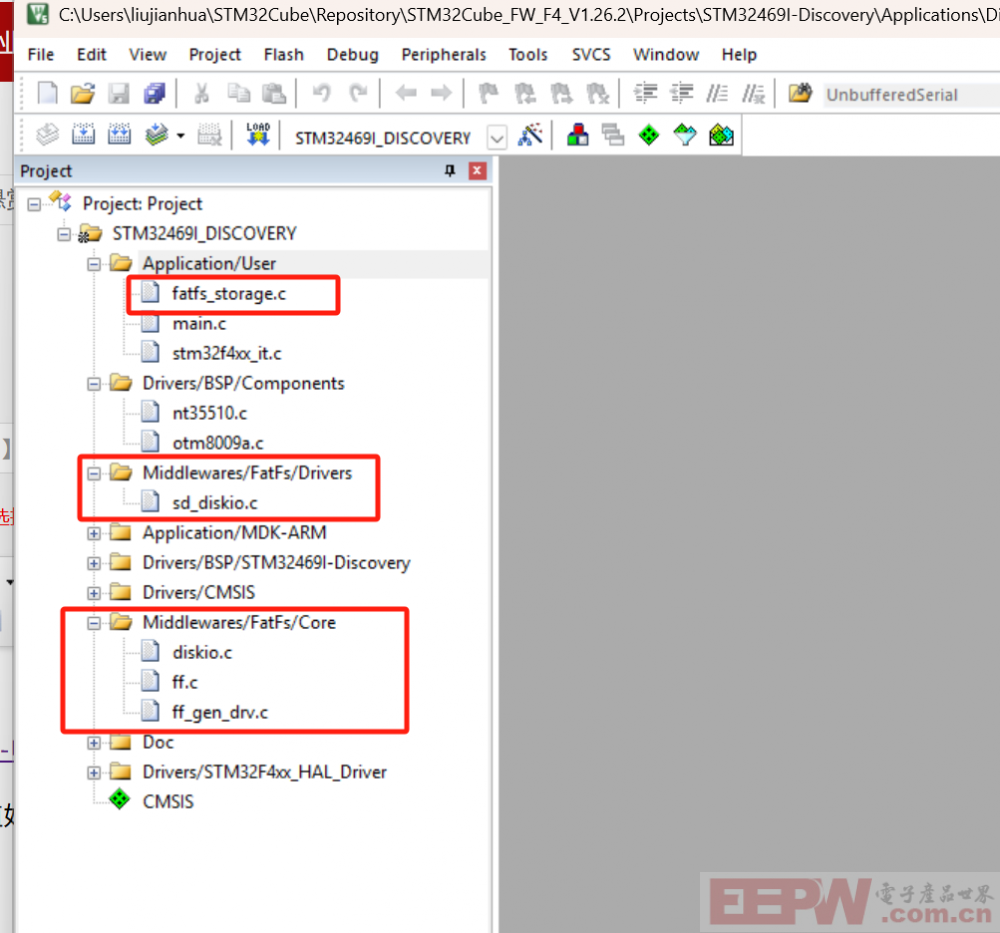

1、打开这个示例，这个示例只有MDK的工程，但是文件是一样的，所以我先打开例程，分析他的结构，从而实现将示例移植过来。我先看下的工程结构：

从工程结构上来看，FatFs/Core下面的3个文件diskio.c、ff.c、ff_gen_drv.c，是FatFs的库文件，跟STM32是没有底层驱动相关的。而sd_diskio.c是FatFs对接stm32f469的驱动接口文件。而fatfs_storge.c是具体的文件读写用户实现。因此做如下移植。

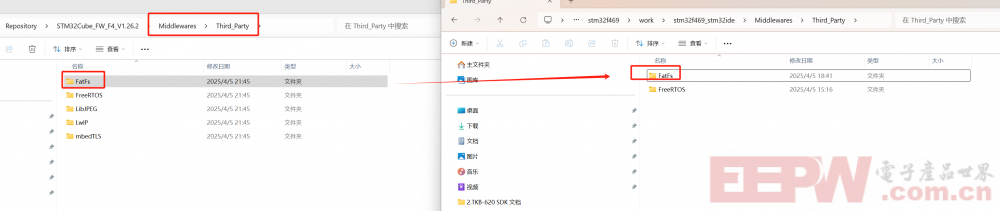

2、理清楚上面的工程结构，那我们参照FatFs移植，我们先把SDK中的STM32Cube\Repository\STM32Cube_FW_F4_V1.26.2\Middlewares\Third_Party下的fatfs文件夹复制到工程中的stm32f469_stm32ide\Middlewares\Third_Party目录下：

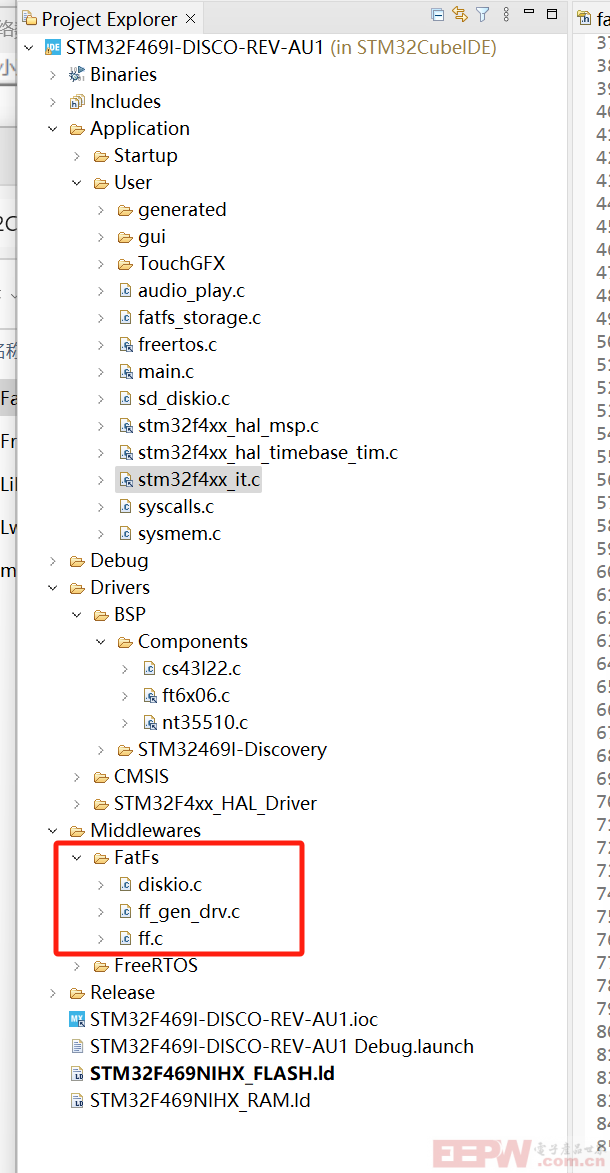

3、在工程的Middlewares目录下面新建一个工程文件夹FatFs，并将diskio.c、ff.c、ff_gen_drv.c导入到该项目目录下面。

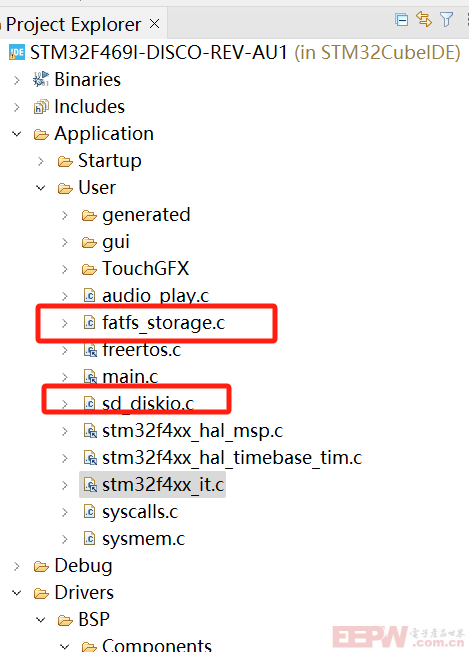

4、将示例STM32Cube\Repository\STM32Cube_FW_F4_V1.26.2\Projects\STM32469I-Discovery\Applications\Display\LCD_AnimatedPictureFromSDCard工程下的sd_diskio.c、fatfs_storage.c添加到Usrea项目目录下面：

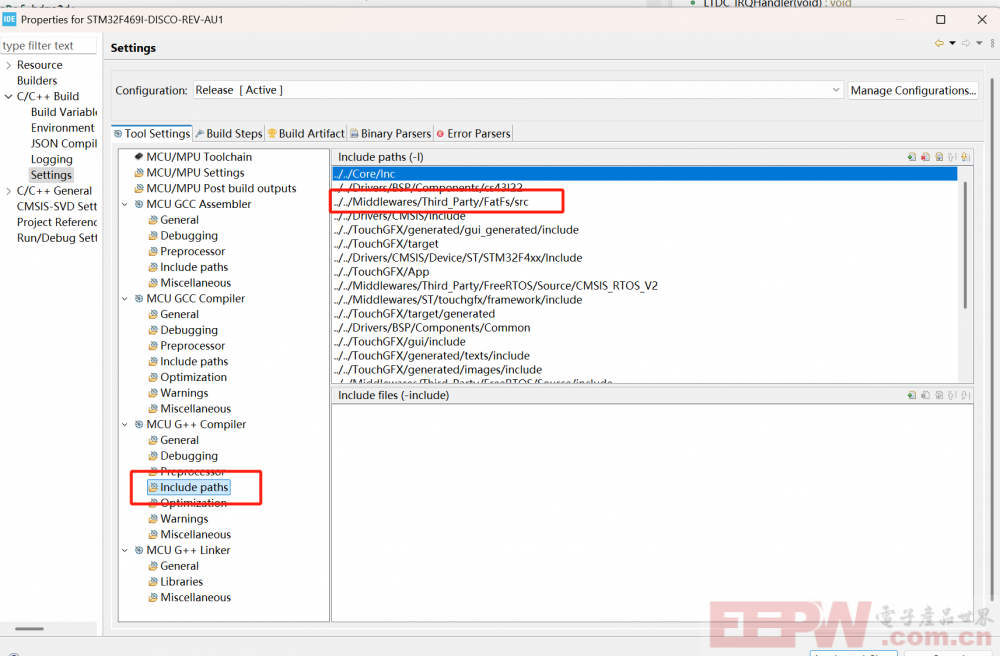

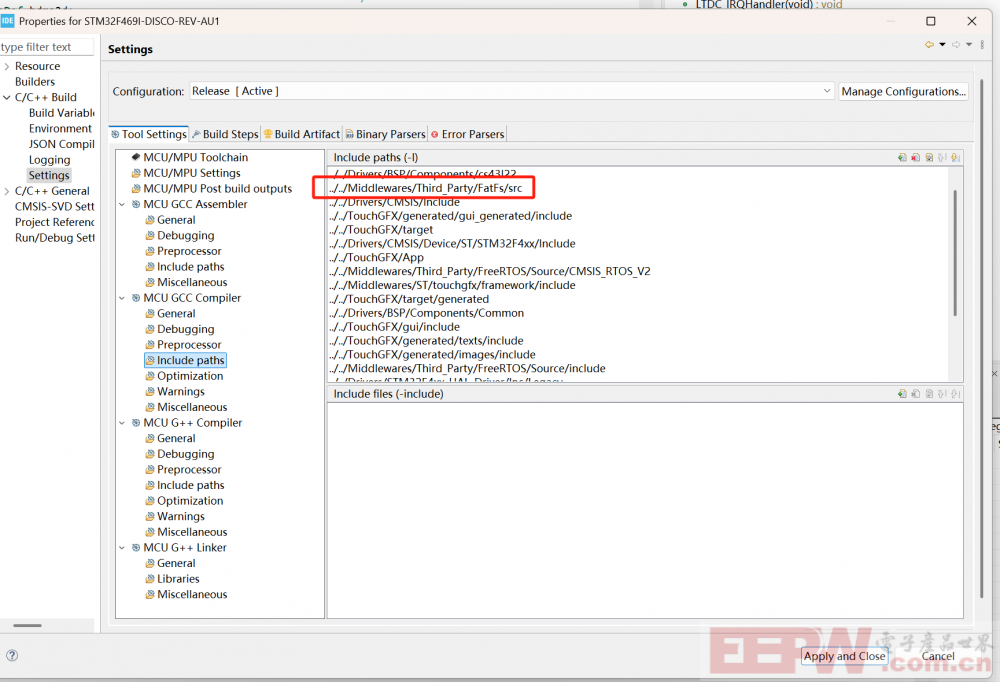

5、将上面的几个文件夹路径添加进c、c++工程中：

6、因为，fatfs是需要通过sdio的dma传输的，需要在stm32f4xx_it.c中添加dma的中断回调函数：

void SDIO_IRQHandler(void)
{
	BSP_SD_IRQHandler();
}
void BSP_SD_DMA_Rx_IRQHandler(void)
{
	HAL_DMA_IRQHandler(uSdHandle.hdmarx);
}

同时也需要把stm32f469i_discovery_sd.h头文件加进，也需要exter sd的结构体。添加代码如下：

#include "stm32469i_discovery_sd.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN TD */
extern SD_HandleTypeDef uSdHandle;
/* USER CODE END TD */

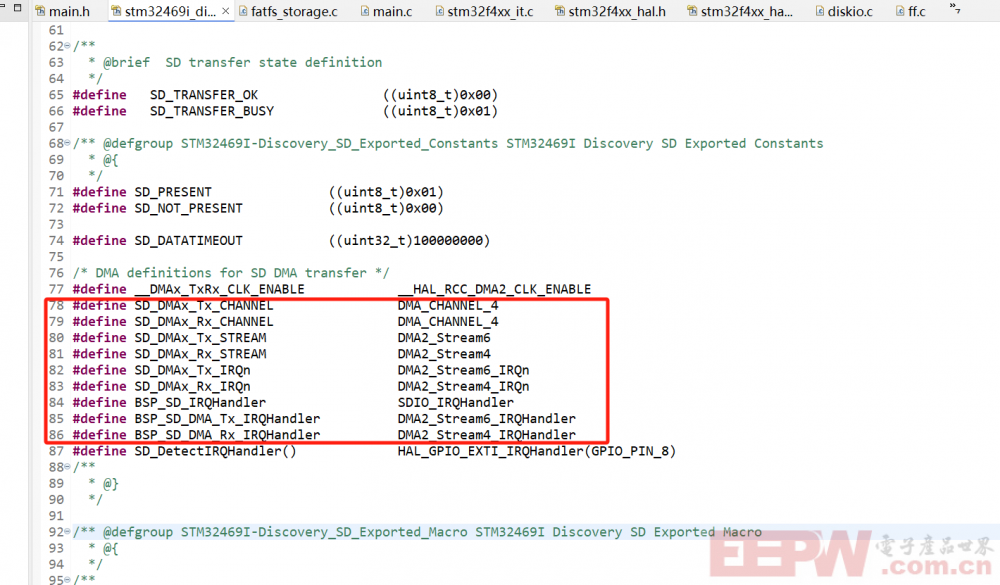

同时因上dma的中断与后面音频的的dma驱动中断有冲突，因此需要把中断修改为dma2_stream4与dma2_stream6:

到此fatfs就移植成功了，如果需要验证，那么我们只需要执行一下storge_Init，如果能返回正确，说明驱动是正常的，详细的验证，将在后面的播放中来验证：

uint32_t Storage_Init(void)
{
  BSP_SD_Init();

  /****************** FatFs Volume Access ******************************/
  if(f_mount(&fs, (TCHAR const*)"",0))
  {
    return 1;
  }
  return 0;
}

【总结】

根据官方的示例工程，来实现fatfs的移植，不需要重复造轮子还是比较方便的。

【感谢】

这次移植是学习西安交大严学文老师的TouchGFX课程来实现的。
