射频产品设计，在经历前期的器件选型，原理图绘制，LAYOUT相关阻抗控制等一系列工作后，当第一版样机出来之后，射频指标的调试，也是整个射频产品开发中比较重要的一个环节。

射频指标调试，是基于射频产品开发初期，我们在开发方案射频指标理论值估算的基础上，通过调试让实际测试指标更接近我们理论值，从而实现实际使用更好的性能。

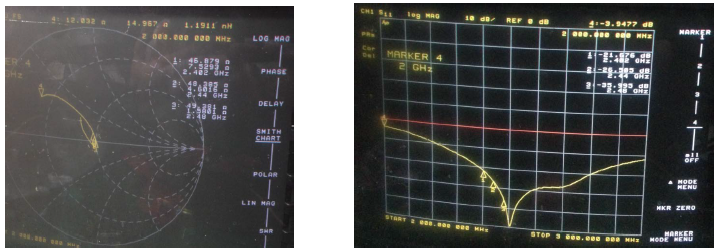

射频调试我们一般分无源调试和有源信号调试。无源调试主要调试天线端的匹配，通过矢量网络分析仪，看回波损耗是否满足匹配要求。无源调试还包括通过smith图来直观仿真调试中阻容感的取值方向，增加调试效率。接下来我重点讲下有源部分射频调试。

有源部分调试是指我们要调试的产品在测试模式或者工作模式下，通过测试软件让待测产品发送信号，通过测试仪器读取所发射信号的指标，或者仪器发信号，待测产品接收信号的能力。

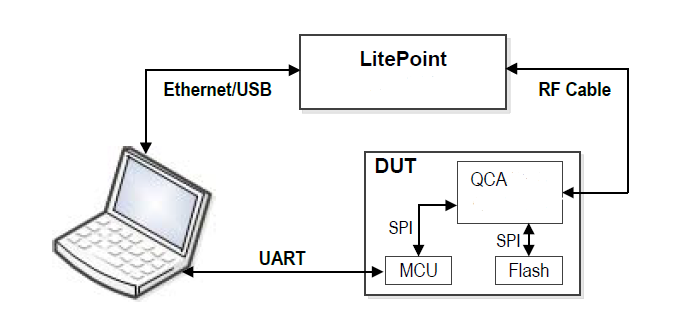

调试过程中，我们需要搭建调试环境，不同的产品方案平台，测试环境是不一样的，搭建环境的难易程度也不同，我们除了搭建测试环境，测试中应用到的配置文件也是需要确认和产品是对应的，这样才能保证调试指标的准确性。

测试仪器根据我们手上现有的资源，保证仪器校准，接地没问题，测试射频线线损准确。调试过程中，我们先选某一个频段下某个模式的最大速率（比如WIFI产品2.4G 802.11G模式54M速率），测试其功率值，先通过测试软件测试功率是否能达到我们的目标功率，如果可以达到，我们会看EVM，频偏等其它TX部分的指标是否OK,如果达不到我们的目标功率，在确保外围器件没有漏焊错焊的情况下，就需要调试射频外围的电容电感等匹配电路，调试使用的物料一般电容10PF以下规格型号，电感6nH以下的规格型号，射频调试我们以盲调为主，就是在原有物料规格型号的基础上做调试，这样一个项目调试完成，我们就知道哪些物料对射频指标影响比较大，哪些物料对指标没什么影响，当然一些射频调试也可以通过smith图仿真后再调试，这样也会效率高些，当我们把功率调试到我们的目标功率，我们再调试EVM，频偏等指标。RX部分也是一样，通过仪器发信号，待测试产品接收，看是否和我们的目标值匹配，如果比较差，也要做外围器件的调试工作。

射频调试是一个经验积累的过程，积累的多了，工作效率就会提高，没有什么捷径可走！
