[经验]学习电感怎么入门？看完就明白了

拜月
工程师
2020-07-09 18:41:58     打赏
电感器是一种电路元件，会因为通过的电流的改变而产生电动势，从而抵抗电流的改变。电感器的结构类似于变压器，但只有一个绕组，一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。


1电感的定义
电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。　　当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。　　根据法拉弟电磁感应定律 —— 磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。　　由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”。通常在拉开闸刀开关或接通闸刀开关的瞬间会发生火花，这就是自感现象产生很高的感应电势所造成的。　　总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。　　由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。

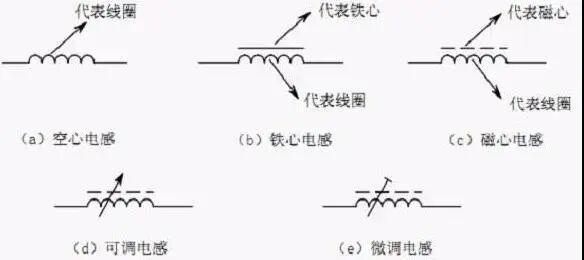

2电感的符号与单位

  • 电感符号：L

  • 电感单位：亨 (H)、毫亨(mH)、微亨 (uH)，1H=103mH=106uH。

  • 电感量的标称：直标式、色环标式、无标式

  • 电感方向性：无方向


检查电感好坏方法：用电感测量仪测量其电感量；用万用表测量其通断，理想的电感电阻很小，近乎为零。

3电感的分类
　　
  • 按电感形式分类：固定电感、可变电感。
  • 按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
  • 按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
  • 按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
  • 按工作频率分类：高频线圈、低频线圈。
  • 按结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。




4电感线圈与变压器

  • 电感线圈：导线中有电流时，其周围即建立磁场。通常我们把导线绕成线圈，以增强线圈内部的磁场。电感线圈就是据此把导线（漆包线、纱包或裸导线）一圈靠一圈（导线间彼此互相绝缘）地绕在绝缘管（绝缘体、铁芯或磁芯）上制成的。一般情况，电感线圈只有一个绕组。

  • 变压器：电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。两个彼此不连接但又靠近，相互间存在电磁感应的线圈一般叫变压器。



5电感的作用
电感器的作用主要是通直流、阻交流，在电路中主要起到滤波、振荡、延迟、陷波等作用。
电感线圈对交流电流有阻碍作用，阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为：XL=2πfL，电感器主要可分为高频阻流线圈及低频阻流线圈。　　
  • 调谐与选频作用：电感线圈与电容器并联可组成LC调谐电路。即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容来回振荡，这LC回路的谐振现象。


    谐振时电路的感抗与容抗等值又反向，回路总电流的感抗最小，电流量最大（指f="f0"的交流信号），LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。


  • 电感器还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用：在电子设备中，经常看到有的磁环，这种磁环与连接电缆构成一个电感器（电缆中的导线在磁环上绕几圈电感线圈）。它是电子电路中常用的抗干扰元件，高频噪声有很好的屏蔽作用，故被称为吸收磁环。


    通常使用铁氧体材料制成，又称铁氧体磁环（简称磁环）。磁环在不同的频率下有不同的阻抗特性。在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。




6电感的主要特性参数
  • 电感量L：电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。


  • 感抗XL：电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL。


  • 品质因素Q：品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R，线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关；线圈的Q值通常为几十到几百，采用磁芯线圈，多股粗线圈均可提高线圈的Q值。


  • 分布电容：线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。采用分段绕法可减少分布电容。


  • 允许误差：电感量实际值与标称之差除以标称值所得的百分数。


  • 标称电流：指线圈允许通过的电流大小，通常用字母A、B、C、D、E分别表示，标称电流值为50mA 、150mA 、300mA 、700mA 、1600mA 。




回复
收藏
0



关键词： 学习     电感     怎么     入门

大华K
工程师
2020-07-09 18:46:00     打赏
2楼

果断收藏


评论
水方
工程师
2020-07-09 18:48:14     打赏
3楼

感谢楼主分享


评论
未来的我
工程师
2020-07-09 18:52:04     打赏
4楼

确实明白了很多


评论
船长demons
高工
2020-07-10 20:41:58     打赏
5楼

确实看了就懂了
