随着5G时代即将到来,以及其它移动高速通信领域的快速增长,未来将开发的下一代Wi-Fi和其他无线电台预计未来频谱更加紧张,因此迫切需要推广无线电波的有效利用,解决这个问题的一个办法是建立有效利用无线电波的技术高频段。为了支持高频无线通信,有必要增加内部参考振荡源产生的频率的乘法数通讯设备,但是随着乘法数的增加,噪声分量增加,导致接收灵敏度下降或通信效率下降由于调制精度下降（相位和振幅之间的偏差信号）,NDK晶振作为全球一线品牌制造商,通过增加设备内部的参考振荡器,这将导致无线电的维护和改进属性,因此预计对高频低相噪TCXO的需求量很大。

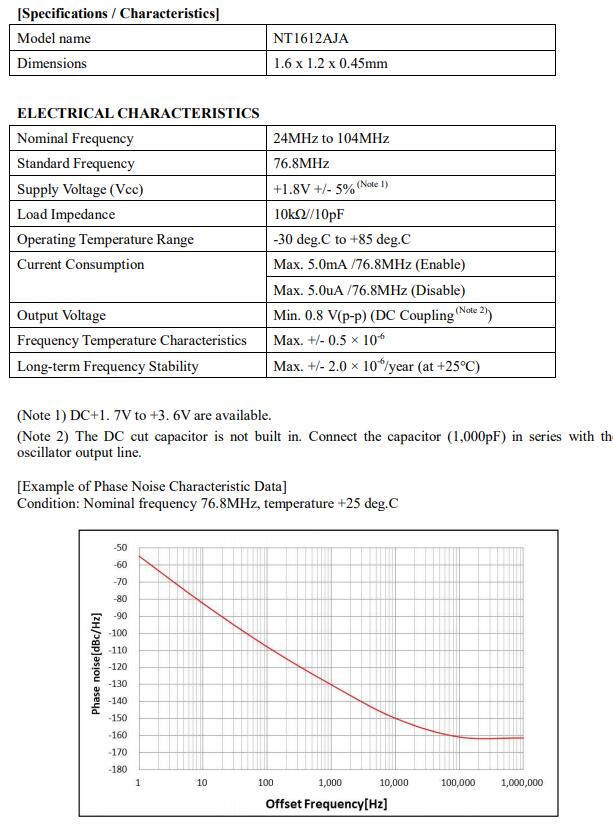

今年NDK晶振正式宣布了一个紧凑的温度补偿晶体振荡器的输出高达52MHz,具有业界最高的相位噪声特性,同时保持它的特点是,将频率提高到104MHz,这是开发了业界第一款高频,低相位噪声的TCXO高Q合成石英晶体开发高品质,优化晶体谐振器设计通过光刻工艺,降低振荡器电路中的噪声高频,这款超小体积NT1612AJA低相位噪声TCXO温度补偿晶体振荡器,尺寸为1.6x1.2x0.45毫米,与业界第一款兼容高频,降低了相位噪声的退化,达到了行业最高水平,相位噪音of-160dBc/赫兹@100kHz偏移量,NT1612AJA温补TCXO晶振相位抖动110fs@12kHzto20MHz。

NT1612AJA温补晶振的输出频率范围在26-52MHz,适合高频器件应用,其频率容差为±0.5×10-6（vs温度）,±0.1×10-6/+1.8V±5%（vs负载,vs电压）,拥有稳定的频率输出,频率老化值为±1.0×10-6每年,具有较长的使用寿命,NT1612AJA晶振的存储温度范围在-40℃~+85℃,工作温度范围在-30℃~+85℃,在工作温度及电压控制范围内,能保持平稳频率,器件的电源电压VCC最小值为1.68V,最大值3.63V,输出电压水平Vpp最小值为0.8Vp−p（削波正弦波，负载：10k欧姆//10pF）,电流消耗量Icc最大值为2mA,有着较高的效率,重量0.004g,超小型,量轻,带有Enable/Disable(Stand-by)功能,（可对应回流焊）无铅产品,满足无铅焊接的回流温度曲线要求。
