QCM(Quartz Crystal microbalance) 是指石英晶体微天平，KOAN 推出的QCM晶体是指用于石英晶体微天平的石英晶片。它利用了石英晶体的压电效应，通过检测输出频率的变化量。使用计算机等其它的辅助设备获得高精度数据，推算出附着在QCM晶体表面微小物质的质量，其敏零度为0.001mg， 是一般电子微天平精度的100倍以上。

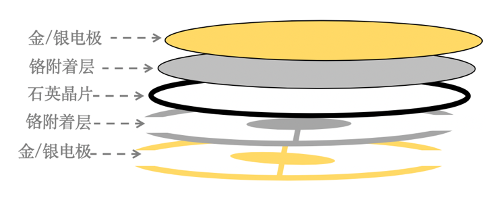

QCM石英微天平不光可以用于空气中，同样也可以用于液体中，所以可以对固液中的微小质量做精确测量。QCM晶体结构图如下：

QCM晶体通常使用的是AT切割，利用晶体材料的压电效应，当电极表面上的附加质量增加，振荡频率会降低。根据Sauerbrey公式，Δm = − C ·Δf/n.谐振器的衰减与被吸附的质量成正比。QCM石英微天平应用广泛，例如生物技术，免疫反应，免疫传感器，气体传感器，DNA和RNA的相互作用， 表面活性剂的效果，电镀技术，在线监测润滑剂和石油性能，空气污染物监测等。

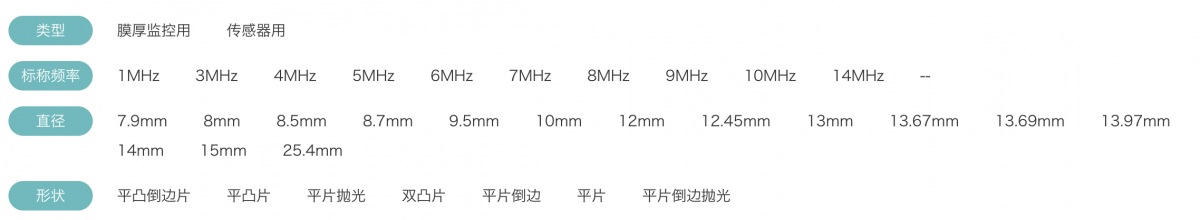

KOAN现有以下系列QCM晶体提供，根据应用不同大致分为膜厚监测用和传感器用两大类。标称频率从1MHz~14MHz；晶片直径7.9mm~25.4mm。
