这是一个能够显示充放电过程的简单电路，电路如下图。

电路简介:

电路的左边部分S1、R1、LED1和电解电容C1、C2组成充电电路，充电电流由红色发光二极管LED1显示出来；电路图的右边部分S2、R2、LED2和C1、C2组成放电电路，放电电流由绿色发光二极管LED2显示。

原理讲解：

当S1闭合时，电源通过R1、LED1向电容C1、C2充电，在接通电源瞬间，由于C1、C2中没有电荷，其两端电压为0，这是通过红色发光二极管LED1的电流最大，发光亮度最高。电阻R1具有限流作用，阻碍电源向电容充电，R1的电阻值越大，LED1瞬间电流越小，但发光时间延长，也就是电容的充电时间越长。随着时间的推移，电容逐渐充满电荷，充电电流逐渐减少，红色发光二极管LED1逐渐熄灭。

当电容C1、C2充满电荷后，断开S1，此时C1、C2与电源脱离，然后闭合S2，绿色发光二极管LED2开始点亮发光，表明电容C1、C2开始放电，以此可以表明电容具有存储电荷的能力。电容放电时，随着存储的电荷不断减少，其两端电压也迅速下降，放电电流也随之按指数规律急剧减少。LED2的亮度也由最亮迅速变暗并最终熄灭。电容的容量越大，且限流电阻R2的阻值越大，电容的放电时间就越长，LED2点亮的持续时间就越长。

通过以上的描述可知，限流电阻R1（或R2）的电阻值与电容C1、C2两者的乘积，即RC越大，充、放电所需的时间也越长，因此把RC的乘积叫做阻容充放电路的时间常数，即T=RC，这个广泛用于各种阻容充放电的电路中。

实验器材：

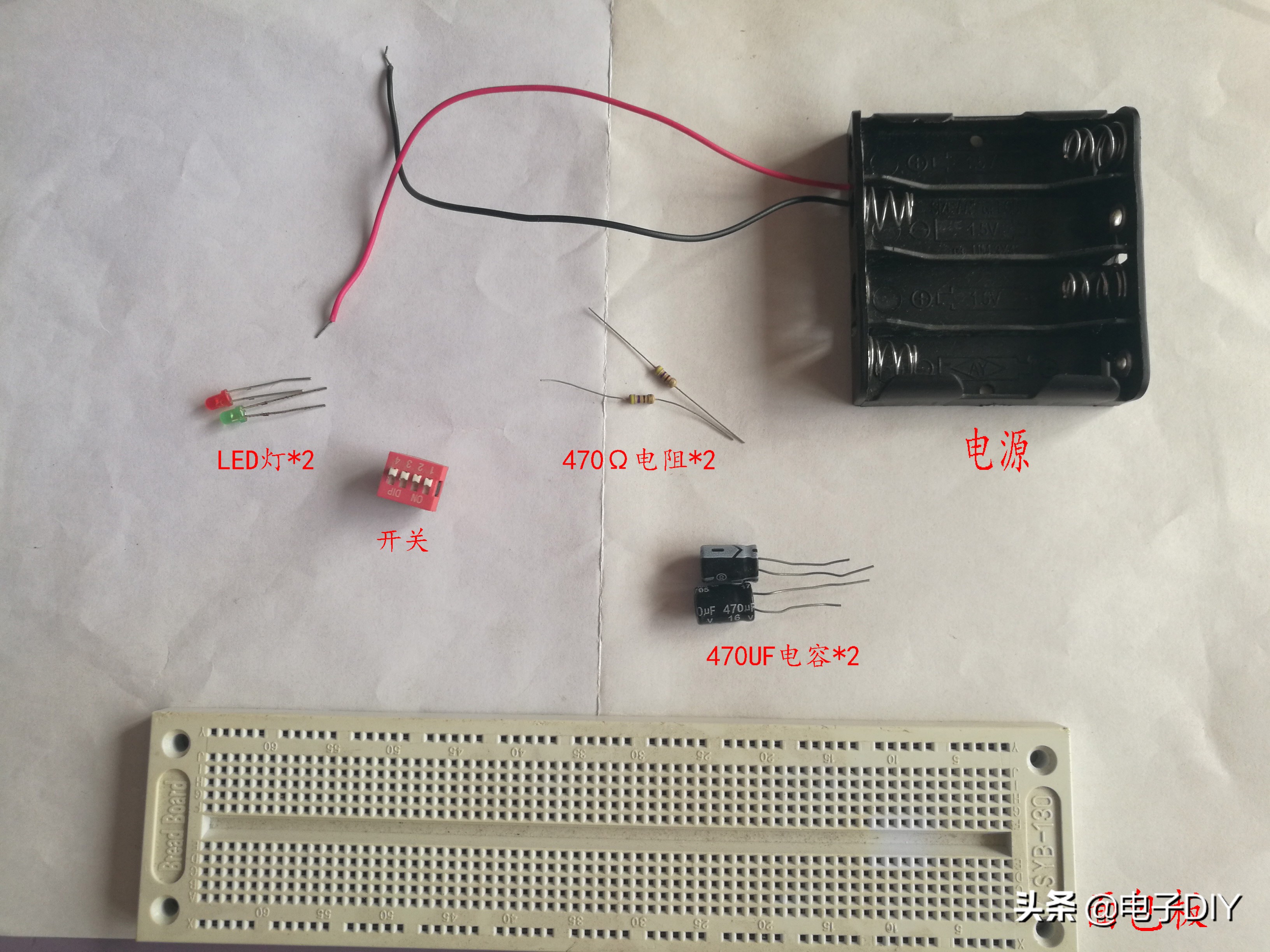

4位拨码开关 、电源（每节电池1.5V）、LED灯、470UF电容、470Ω电阻、导线若干，面包板。

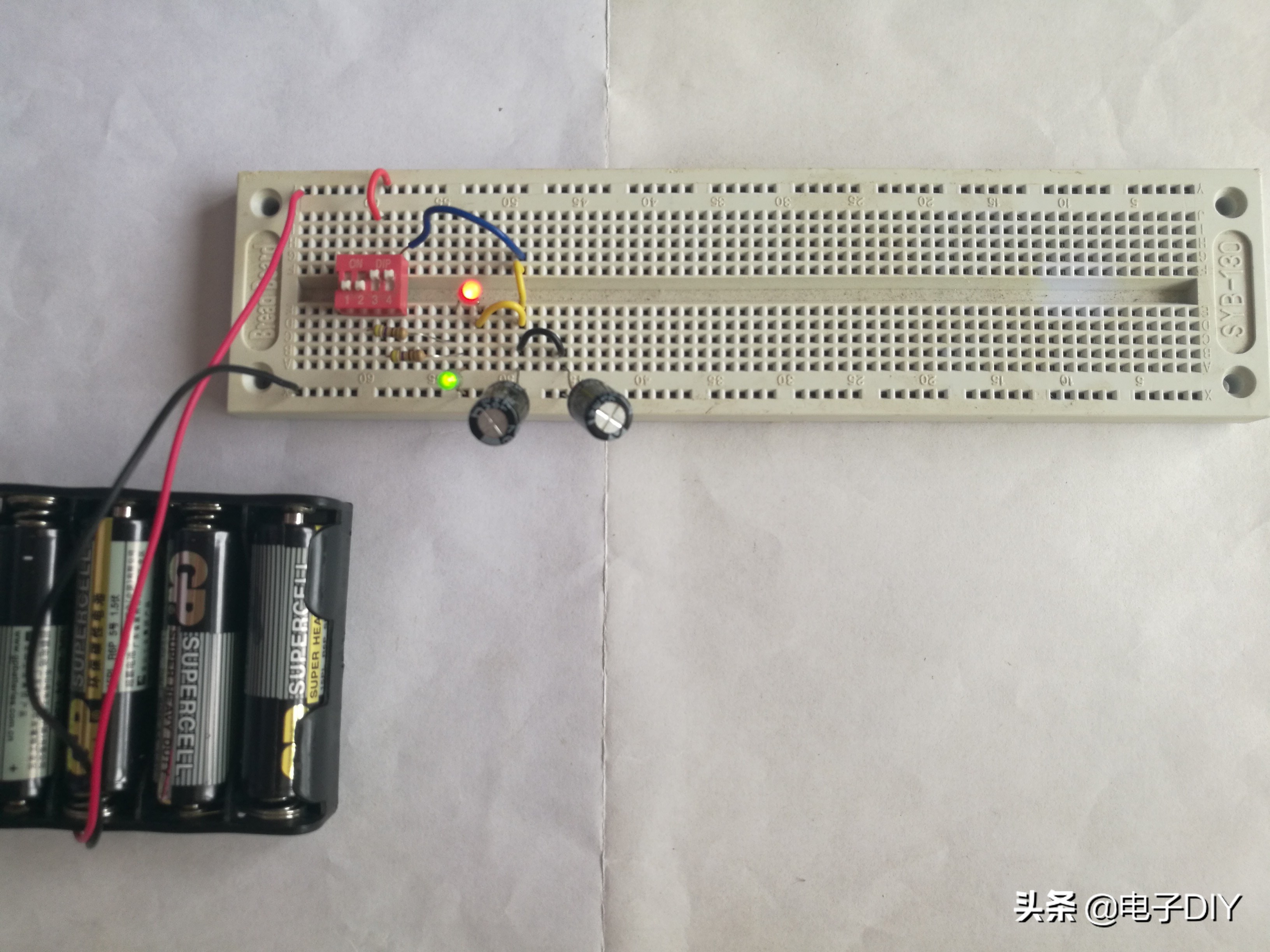

实验效果图

从基础开始学起，面包板比较适用，等经验积累丰富之后，在使用洞洞板，用电烙铁焊接；娴熟之后，就用AD软件制PCB板，一步一步来，万事开头难！先从简单开始，坚持学下去，一定会学有所成的。
