不，这篇文章不是关于园艺的！地面和地球被很好地利用，对不同的人来说意味着不同的东西，就像电子用户和电子用户在东西方可能有所不同一样。

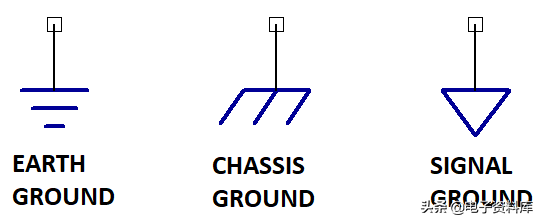

在进行电子设计时，接地、接地和底盘是重要的概念。这三种情况都意味着理论上的零伏特，但这并不总是真的，甚至不可能。在符号的使用上也有区别，下面所示是最被接受的符号。

• 接地：接地系统将运行到行星的点，3研发插在电源插座上，用铜棒锤入土壤，或连接水管（最好是铜）。依赖良好接地的地方（电话交换机、无线电台、发电站）通常在系统下方埋有大面积的铜网或铜板，或在****机的情况下，埋在系统下的辐射状物。防雷不仅需要良好的接地条件，而且要求有足够的载流能力。

• 底盘接地：在计算机或收音机等系统中，将公共0V点接地是不切实际的，因此这些点连接到主系统的机箱、外壳或机架上。理想是一个共同点。可能存在电击危险的系统，例如水壶或烤面包机，应将此底盘连接至电源接地。这意味着，如果发生故障或断开的带电线路接触到外壳，它将被分流到接地上，并有望使断路器跳闸。

• 虚拟地面：这是电路上的一个点，例如，-ve引脚上的反向运算放大器。它不能用作接地，但其行为类似于接地点。

• 浮地：在电源通过变压器与电源隔离的系统中，或者设备是便携式的，并且使用自己的电池，例如手机，电路中当然有接地。这些被称为浮动。电源供电的设备，如吹风机，从一个双针插头出来，也是浮动的地面。

• 信号接地：在像放大器这样的电子系统中，有许多部件要连接到零伏。因为系统可能会有很大的放大，在某些地方，大电流、小电压会在地面轨道上产生，从而引起振荡。在射频系统中，一个接地平面或PCB一侧的大面积铜可以帮助彼此屏蔽部件。

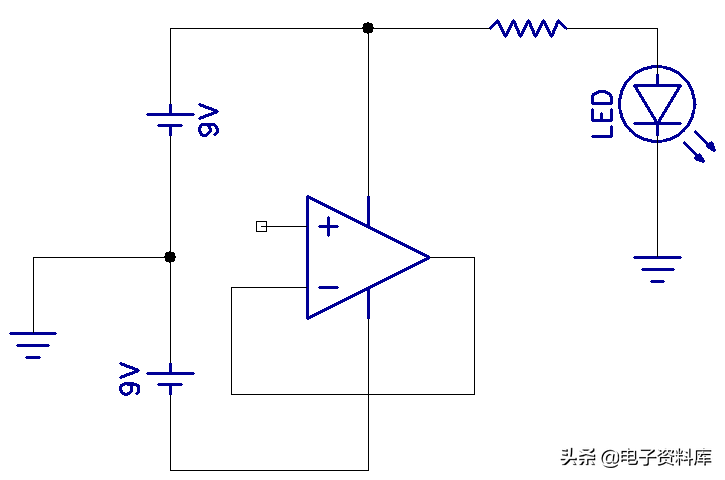

在下面的电路中，两个9V电池串联在一起，公共点连接起来形成一个接地。这有效地创造了一个双电源轨道，在那里需要一个运算放大器。

我们希望所有的地和地都处于理论上的零电压，但这并不完全正确。

例如，在船上，不同甲板或不同部位的“接地”之间可能存在数十伏的电位差。类似的问题也发生在飞机表面，它们以超高速穿过地球磁场，产生类似发电机的电压，在接地点之间产生微小差异。

导体、电线、接头，甚至土壤本身都有有限的阻抗，当电流流动时，电压由欧姆定律V=I x R产生。船上使用长延长电缆的人注意到他工作的甲板和延长电缆上的接地之间存在明显的电压。

在音频或高速数字系统中，如果存在磁场，由多个PCB轨道或连接线路形成的任何回路都将充当变压器上的一个匝。这在电源线或变压器的存在中非常明显。

在可能的情况下，设计师尽量避免回路和多个接地回路，并将所有接地点恢复到一个公共点，这通常是电源进入的点，或者主平滑/去耦电容器连接到底盘上。

在具有高增益的系统中，例如放大器，接地线路中会出现大电流。重要的是要看到这些理由不是与输入级串联的。否则，振荡是不可避免的。输入级和输出级只能在一个公共“星”点相交。

接地回路是一个问题，当连接系统与他们自己的主电源和一些长度的连接在一个高增益系统。

例如，混音台与PA系统相连，每个系统都有自己的主电源。连接它们的屏蔽电缆上的屏蔽层与主接地形成环回。可能会出现严重的嗡嗡声问题。可能有人在一端接地，比如有人拿着麦克风或吉他。因此，简单地断开主管道的接地是不允许的。

这是另一个例子。在三相供电系统中，当各相负载平衡时，中性点电位应为零。这种情况很少发生。一个相位上的大电流会导致中性点“浮动”，导致其他相位上的电压波动。因此，中性点接地时，应采用优质接地棒等接地方式。

在许多国家，中性点也在用户的电源入口点接地。

这是一个有两个相反方向线圈绕组的继电器。带电和中性线通过这些绕组馈送给耗电元件。因为输出电流和输入电流是相同的，所以继电器线圈中没有磁通，它不工作。

然而，在漏电故障的情况下，生命和大地之间的某物/某人被连接起来，返回的电流会变小，因为它现在流向地面，继电器将工作，断开电源。

请注意，如果您将自己连接到生命和中性点，同时与大地绝缘（橡胶鞋），则漏电继电器无法保护您。在这种情况下，漏电继电器认为你是一个灯泡，会让你点亮！

例如，许多电子元件，如MOSFET和CMOS，在搬运和运输过程中可能会损坏。装配工通常通过手腕或踝带或部分导电的地板垫（碳浸渍）与地面相连。注意腕带和踝带必须通过1米电阻接地，以防意外接触电源时触电。

无线电设备是个特例。从接地点到信号接地的导线/导线的长度可能具有足够的电感，以呈现比预期更高的阻抗。更糟糕的是，除了它的电感之外，它还有对真实地面的电容。它也可能成为并联谐振，现在完全与地面断开了电。

必须格外小心，避免轨道长度是¼波长的倍数，因为这些轨道现在可能开始辐射。1/8更好。所以如果波长是300/f，单位是兆赫，那应该是3GHz。如果波长是1/10米或100毫米，¼是25毫米，那么在布线中是一种真正的可能性。

对于高层建筑，防雷系统也会出现射频类型的问题。即使携带大量电流，因此，低电阻铜线/铜带，闪电的上升时间也非常高，表现为射频脉冲。长导线的电感会使导线上产生大量的电压。

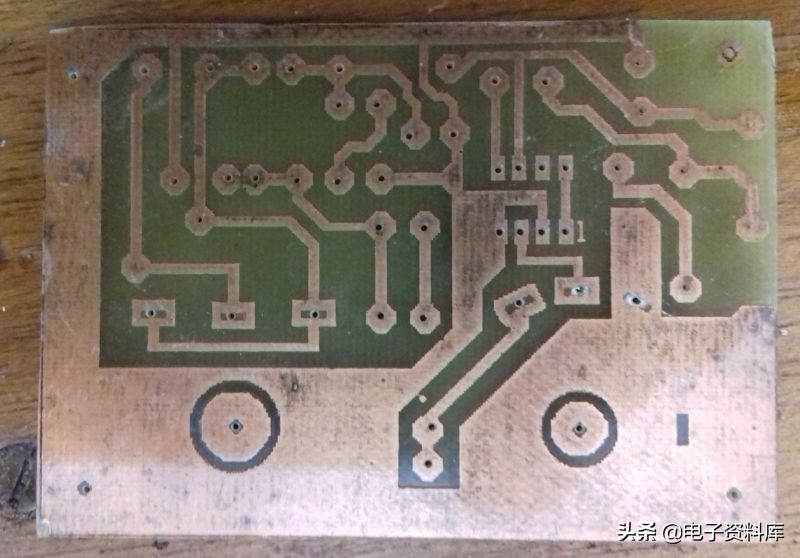

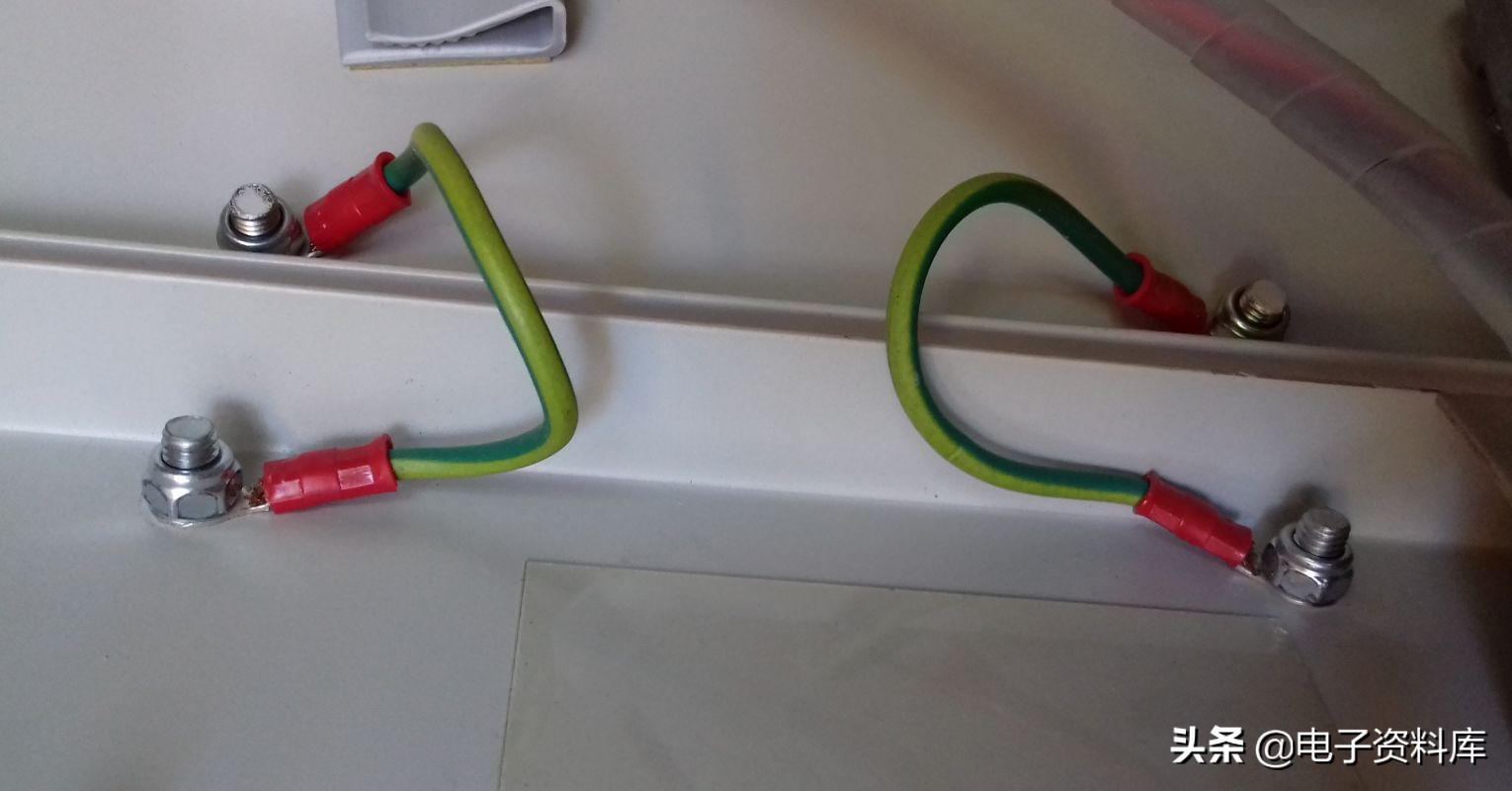

底盘与车门连接带	良好的PCB接地布局

接地和接地是非常有趣和重要的概念和严格的规则，需要遵守安全和功能的原因。
