【MAX7800】驱动OLED屏

工程师
2025-06-18 14:22:35     打赏

【前言】

在上篇文章【MAX7800】查找I2C总线上的器件-电子产品世界论坛

我详细的分享了如何查找挂在I2C1上的外设,这一篇,我将分享如何配置OLED的发送命令与发送数据命令,快速移植SSD1306的驱动,并实现一个字符串的显示。

【I2C总线的初始化】

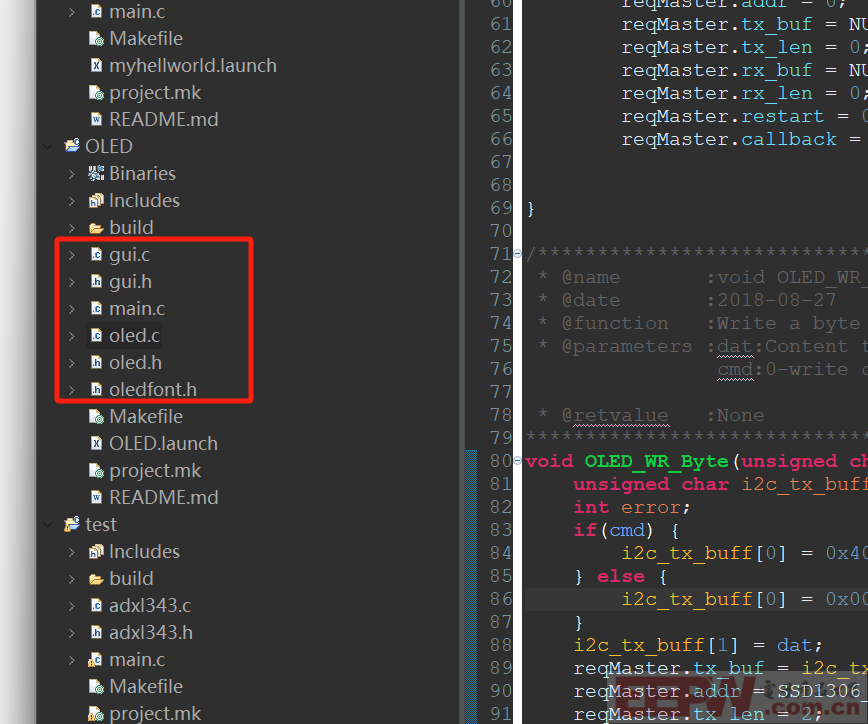

1、在工程中新建5个文件,分别为oled.h、oled.c、gui.c、gui.h、oledfont.h。


2、复制开源ssd1306到相应的文件中。其中gui.c/h、oledfont.h是不用修改的,直接可以使用。

3、修改oled.c。首先要引用MAX7800的I2C外设库以及必须的头文件:

#include "board.h"
#include "mxc_device.h"
#include "i2c.h"

在这oled.c中,我们需要修改三个地方,一个是i2c_Init,即是初始化I2C。对应的代码如下:

#define I2C_MASTER MXC_I2C1 // SCL P0_16; SDA P0_17
#define I2C_SCL_PIN 16
#define I2C_SDA_PIN 17

#define I2C_FREQ 400000 // 100kHZ
mxc_i2c_req_t reqMaster;  //声明结构体

void i2cm_Init(void)
{
	   int error;

	    //Setup the I2CM
	    error = MXC_I2C_Init(I2C_MASTER, 1, 0);
	    if (error != E_NO_ERROR) {
	        printf("-->I2C Master Initialization failed, error:%d\n", error);
	        return;
	    } else {
	        printf("\n-->I2C Master Initialization Complete\n");
	    }

	    printf("-->Scanning started\n");
	    MXC_I2C_SetFrequency(I2C_MASTER, I2C_FREQ);

	    reqMaster.i2c = I2C_MASTER;
	    reqMaster.addr = 0;
	    reqMaster.tx_buf = NULL;
	    reqMaster.tx_len = 0;
	    reqMaster.rx_buf = NULL;
	    reqMaster.rx_len = 0;
	    reqMaster.restart = 0;
	    reqMaster.callback = NULL;


}

在上面的代码中,首先声明I2C结构体指针,用于存放他的操作,首先初始化i2c1外设,然后使用

MXC_I2C_SetFrequency(I2C_MASTER, I2C_FREQ);

设置通信速度为400K。

然后再指定i2c1为主设备,清空对应的参数,在后面,我们就可以使用这个全局参数来进行操作。

4、修改ssd1306的写入一个字节的函数,代码如下:

/*******************************************************************
 * @name       :void OLED_WR_Byte(unsigned dat,unsigned cmd)
 * @date       :2018-08-27
 * @function   :Write a byte of content to the OLED screen
 * @parameters :dat:Content to be written
                cmd:0-write command
								    1-write data
 * @retvalue   :None
********************************************************************/
void OLED_WR_Byte(unsigned char dat,unsigned char cmd) {
	unsigned char i2c_tx_buff[2];
	int error;
	if(cmd) {
		i2c_tx_buff[0] = 0x40;
	} else {
		i2c_tx_buff[0] = 0x00;
	}
	i2c_tx_buff[1] = dat;
	reqMaster.tx_buf = i2c_tx_buff;
	reqMaster.addr = SSD1306_ADDR;
	reqMaster.tx_len = 2;
	error = MXC_I2C_MasterTransaction(&reqMaster);
    if (error != E_NO_ERROR) {
        printf("-->I2C send failed, error:%d\n", error);
        return;
    }

}

在这个函数里,我们需要组装需要发送的数据,指定发送的是数据还是命令,指定从机的地址(7bit),需要发送数据的长度,以及发送缓冲区的地址,最后执行

MXC_I2C_MasterTransaction(&reqMaster);

这发送数据,并根据返回的状态打印相关日。

再就是修改发送整屏的参数即OLED_DISPLY

void OLED_Display(void) {

	OLED_WR_Byte(0x21, 0); // 设置列地址
	OLED_WR_Byte(0x00, 0); // 起始列地址
	OLED_WR_Byte(SSD1306_WIDTH - 1, 0); // 结束列地址
	OLED_WR_Byte(0x22, 0); // 设置页地址
	OLED_WR_Byte(0x00, 0); // 起始页地址
	OLED_WR_Byte(OLED_PAGE_SIZE - 1, 0); // 结束页地址
	Flash_OLED_Buffer[0] = 0x40;
	reqMaster.tx_buf = Flash_OLED_Buffer;
	reqMaster.tx_len = 1025;
	reqMaster.addr = SSD1306_ADDR;
	MXC_I2C_MasterTransaction(&reqMaster);

}

如上述代码所示,我们需要再次指定从机地址、数组的地址、发送的长度,最后执行发送。

到些SSD1306的代码就移植完成,在main.c中添加测试代码:

int main(void)
{
	printf("Hello World!\n");
	OLED_Init();
	GUI_ShowString(0,0,(uint8_t *)"hellowld",16,0);
	OLED_Display();


	while (1) {
		LED_On(LED1);
		MXC_Delay(500000);
		LED_Off(LED1);
		MXC_Delay(500000);
	}
    return 0;
}

【效果】

下载到开发后,成功的驱动OLED屏:


【总结】

MAX7800的i2c库提供了完美的API只需要少数配置,便可以快速的驱动I2C设备。




关键词: MAX7800     I2C     OLED     SSD1306

院士
2025-07-10 11:03:06     打赏
2楼

谢谢分享,学习了
