随着医疗技术的快速发展，医疗设备在临床诊断、治疗和监测中的作用日益重要。然而，医疗设备的电磁兼容性（EMC）问题却成为制约其安全性和可靠性的关键因素。EMC测试旨在确保设备在复杂电磁环境中既能正常工作，又不对其他设备产生干扰。一旦测试不通过，设备可能面临整改甚至召回的风险。

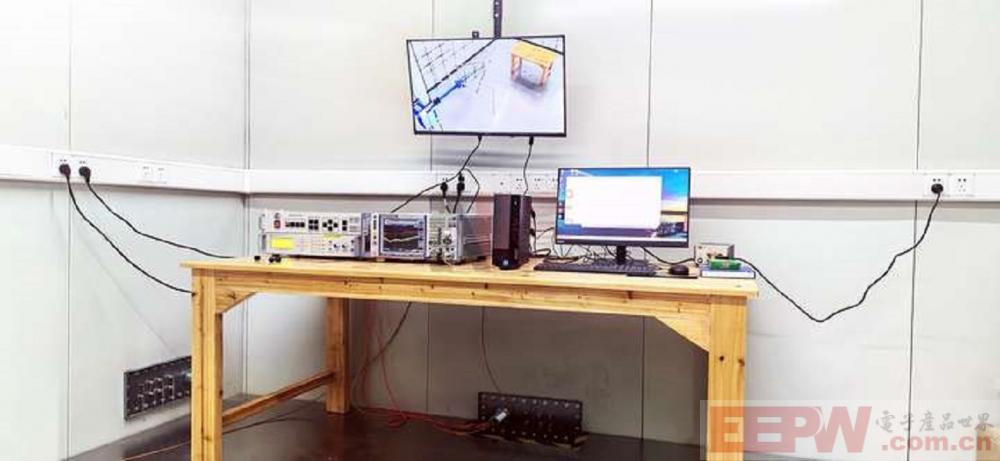

医疗设备EMC测试整改

1、高安全性要求：设备直接接触患者，电磁干扰可能导致误诊或治疗失败；

2、复杂电磁环境：医院内存在大量电子设备，如MRI、CT等，易形成干扰源；

3、多频段干扰：设备需兼容从低频（如50Hz电源）到高频（如无线通信）的干扰；

4、挑战：医疗设备通常集成度高、电路复杂，整改时需平衡性能、成本与合规性。

二、医疗设备EMC测试整改的常见问题及根源分析

1、辐射发射超标

（1）现象：设备在30MHz-1GHz频段内辐射超限，可能干扰其他设备。

（2）原因：

①电路板设计缺陷（如高频信号线未屏蔽）；

②电缆辐射（如未使用屏蔽电缆）；

③开关电源噪声。

2、传导发射超标

（1）现象：设备通过电源线或信号线传导干扰，影响电网稳定性。

（2）原因：

①电源滤波不足；

②接地不良导致共模干扰。

3、静电放电（ESD）失效

（1）现象：设备在接触放电或空气放电后出现死机或功能异常。

（2）原因：

①外壳未接地或接地电阻过大；

②敏感电路未加防护（如TVS二极管）。

4、 快速瞬变脉冲群（EFT）抗扰度不足

（1）现象：设备在电网瞬态干扰下出现误动作。

（2）原因：

①电源输入端未加滤波器；

②数字电路抗干扰能力弱。

三、医疗设备EMC测试整改的五大核心策略

1、电路优化与屏蔽设计

（1）PCB布局优化：将高频信号线与低频线分开，避免平行走线；

（2）屏蔽层应用：对敏感电路或模块加装金属屏蔽罩，接地良好；

（3）滤波器选择：在电源输入端增加共模电感、X/Y电容，抑制传导干扰。

2、电缆与接口防护

（1）屏蔽电缆替换：将非屏蔽电缆改为双绞屏蔽线，并确保屏蔽层360°接地；

（2）接口滤波：在信号端口增加磁珠或滤波器，降低辐射发射；

（3）连接器设计：选用带屏蔽功能的连接器，避免缝隙泄漏。

3、接地与布局改进

（1）单点接地原则：避免多点接地形成地环路；

（2）接地层优化：在PCB中增加完整的地平面，降低阻抗；

（3）外壳接地：确保金属外壳与大地可靠连接，接地电阻≤1Ω。

4、软件与硬件协同抗干扰

（1）看门狗电路：在关键电路中加入看门狗芯片，防止死机；

（2）冗余设计：对关键信号采用差分传输或编码校验；

（3）软件滤波：通过数字滤波算法（如滑动平均）抑制噪声。

5、预测试与仿真验证

（1）近场探头扫描：在研发阶段用近场探头定位干扰源；

（2）EMC仿真工具：利用CST、HFSS等软件模拟辐射路径，优化设计；

（3）预兼容测试：在正式测试前委托第三方实验室进行预测试。

四、医疗设备EMC测试整改的案例分析

1、案例1：某便携式超声设备辐射发射超标

（1）问题：设备在150MHz频段辐射超限10dB；

（2）整改：

①在PCB电源层增加铜箔铺地，降低高频阻抗；

②将LCD显示屏电缆改为屏蔽双绞线，并增加磁环；

③在外壳缝隙处加导电泡棉，提升屏蔽效能。

（3）结果：辐射发射降低至限值以下，整改成本约2000元。

2、案例2：某监护仪ESD测试失效

（1）问题：设备在±8kV空气放电后重启；

（2）整改：

①在按键电路中增加TVS二极管（SMBJ6.0CA）；

②优化外壳接地，将接地电阻从5Ω降至0.5Ω；

③在PCB边缘增加接地铜箔，泄放静电。

（3）结果：通过±15kV ESD测试，整改周期缩短至3天。

五、医疗设备EMC测试整改的长期策略

1、建立EMC设计规范：将EMC要求纳入设计流程，从源头规避风险；

2、培训与团队建设：定期组织工程师参加EMC培训，提升设计能力；

3、供应商管理：要求关键元器件（如电源模块）提供EMC测试报告；

4、持续改进：建立EMC问题数据库，分析历史案例，优化设计。

综上所述，医疗设备EMC测试整改是一项系统性工程，需从设计、测试到整改全流程把控。通过优化电路、加强屏蔽、改进接地及引入仿真技术，可显著提升设备合规性。未来，随着5G、物联网技术在医疗领域的普及，EMC问题将更加复杂，厂商需提前布局，以技术驱动合规，为患者安全保驾护航。
