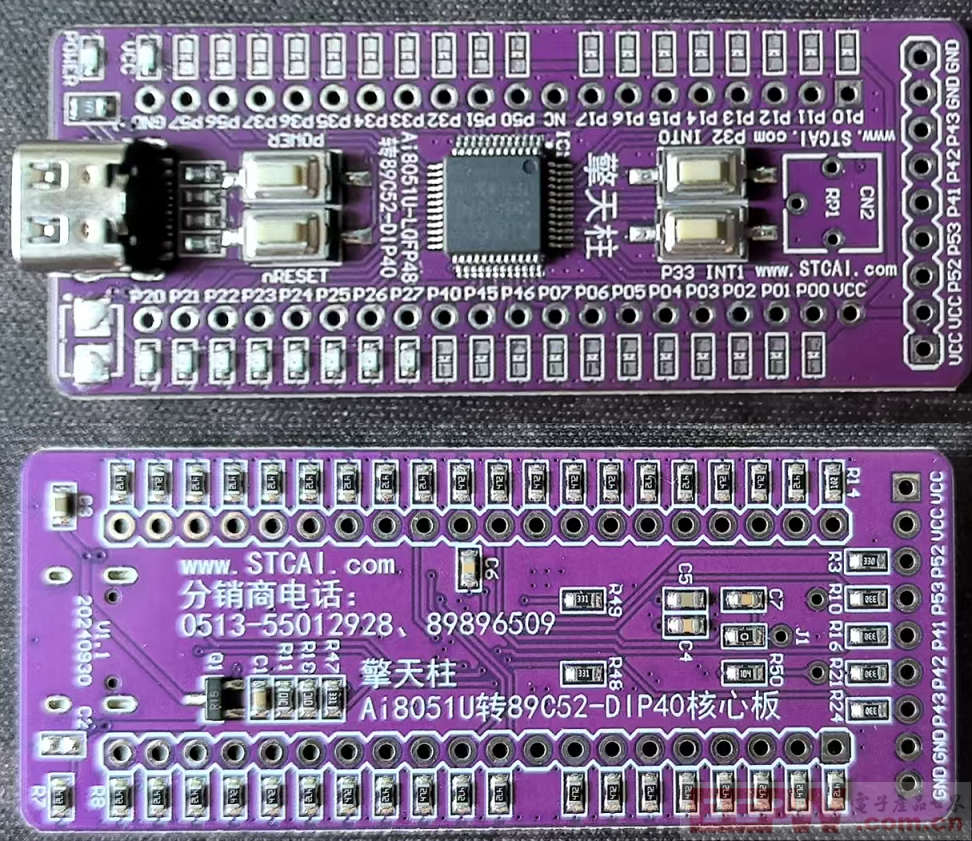

用积分兑换了国芯的擎天柱-AI8051U转89C52-DIP40核心功能板，介绍的主页上是这个样子：

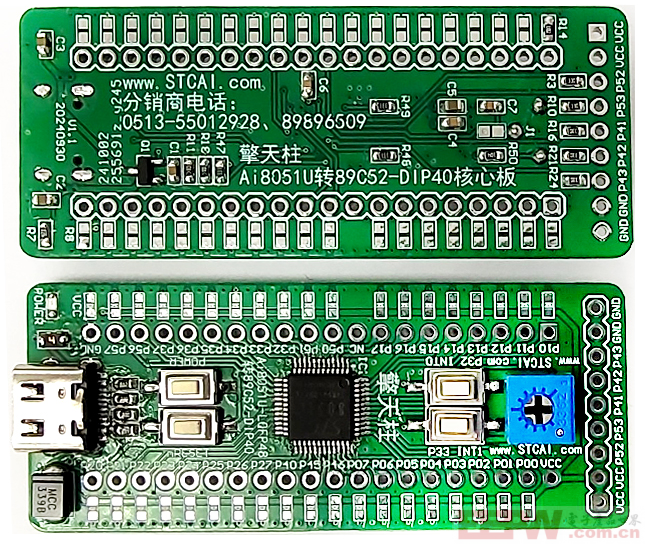

到手后是这个样子：

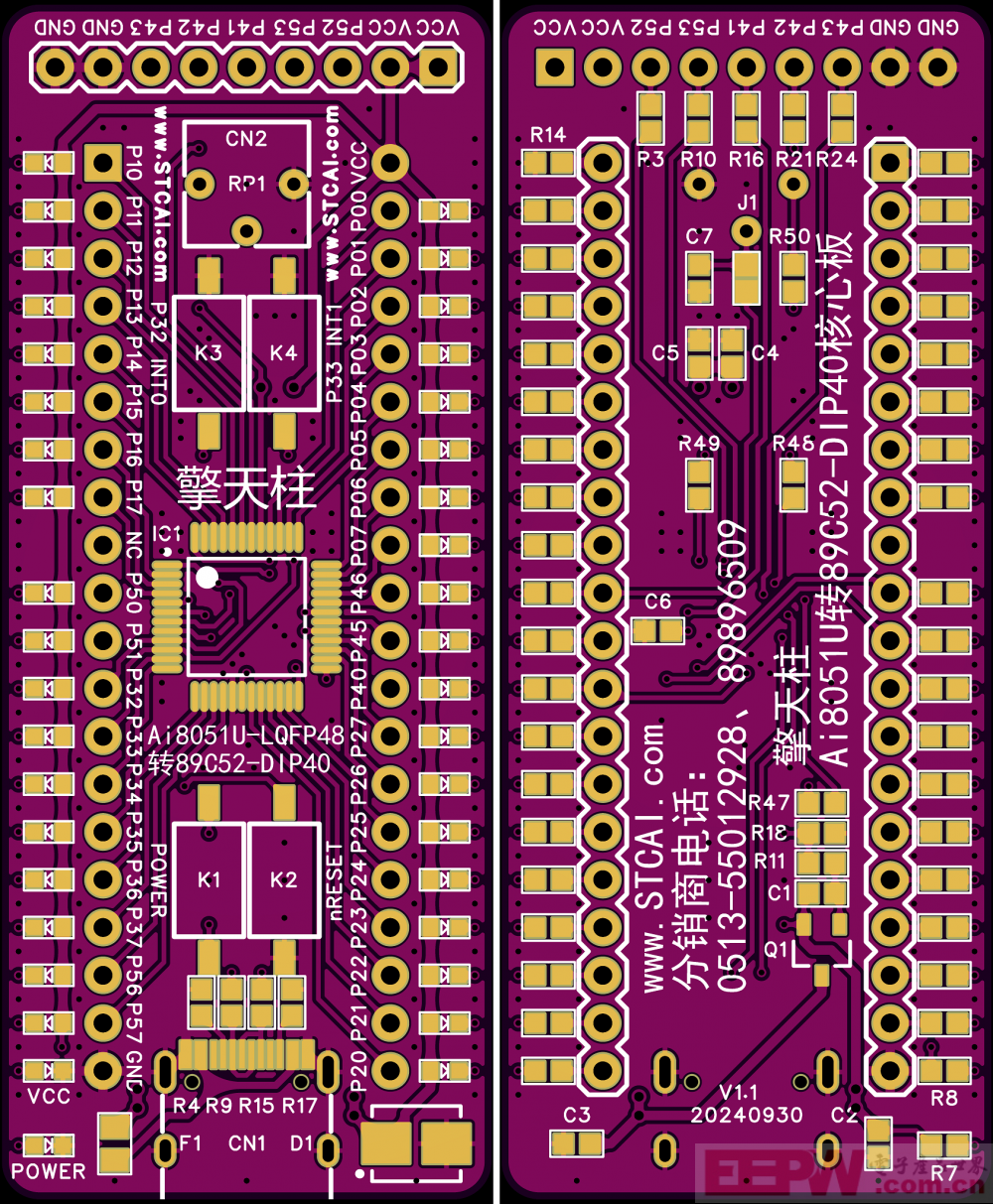

有一些差别。引脚排布，完全可以从印字上得到。

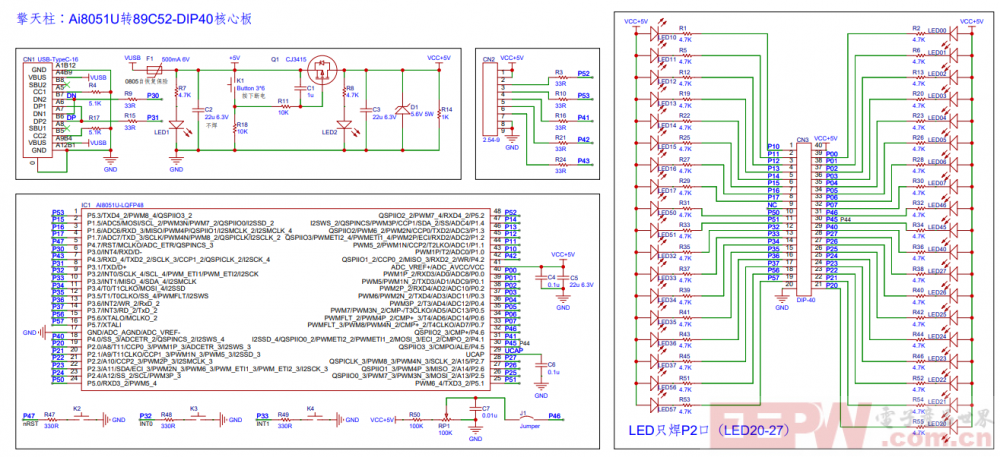

原理图如下：

这块核心板用的是48脚LQFP封装的32位AI8051U单片机。其特性如下：

1，  Ai8051U有TFPU@120MHz, 算力强, uS级硬件三角函数/浮点运算器；

2，  Ai8051U的抗干扰强；12位ADC全新设计更精准，轨到轨比较器

3，  Ai8051U内置专业级复位电路，彻底省外部复位；

4，  Ai8051U的内部高可靠时钟完全满足串口通信要求，4组高速串口；

5，  Ai8051U有QSPI读Flash，直送i8080/M6800-TFT接口，视频级刷彩屏，C8T6没有；

6，  Ai8051U的PWM支持硬件移相@120MHz，DMA可以外设直接到外设，P2P

7，  Ai8051U是 34K SRAM，64K Flash

8，  Ai8051U是自带硬件USB，1个芯片就能直接USB连接电脑仿真/下载，全球唯一

9，  有PDIP40，LQFP44，LQFP48封装，管脚兼容经典的89C52RC，12C5A60S2

10，当32位8051使用，可以用 Keil C251 编译器，双核兼容设计

11，当8位8051使用，可以用 Keil C51/IAR/SDCC 编译器

应该说，是一款性能比较好的51单片机。为了方便测试和使用，核心板特意转为DIP40的封装，估计可以用来方便替代89C51，但要注意引脚可是完全不一样的。

开发板上电后，默认运行的是流水灯程序，板载的TOP层8个LED以流水灯方式亮灭。
