AT32图片显示案例（支持JPG、PNG、BMP、GIF 文件格式）

4.25 案例 图片显示
4.25.1 简介
AT32 SURF 板载了一个3.5 寸的TFT LCD 液晶显示屏，分辨率为480*320。通过软件解码库将SD
卡里面的图片文件解码后，显示在LCD 液晶显示屏。目前支持JPG、PNG、BMP、GIF 文件格式的
解码。

4.25.2 资源准备
 硬件环境：
对应产品型号的AT-SURF-F437 Board
 软件环境：
AT32F435_437_Firmware_Library_V2.x.x\project\at_surf_f437\examples\picture
 示例图片：
图片原始路径：Utilities\PICTURE，复制PICTURE 文件夹到SD 卡根目录下

4.25.3 硬件设计
本案例使用的硬件资源有TFT LCD 液晶显示屏、SD 卡、PCA9555 IO 扩展芯片，对应的引脚如下：

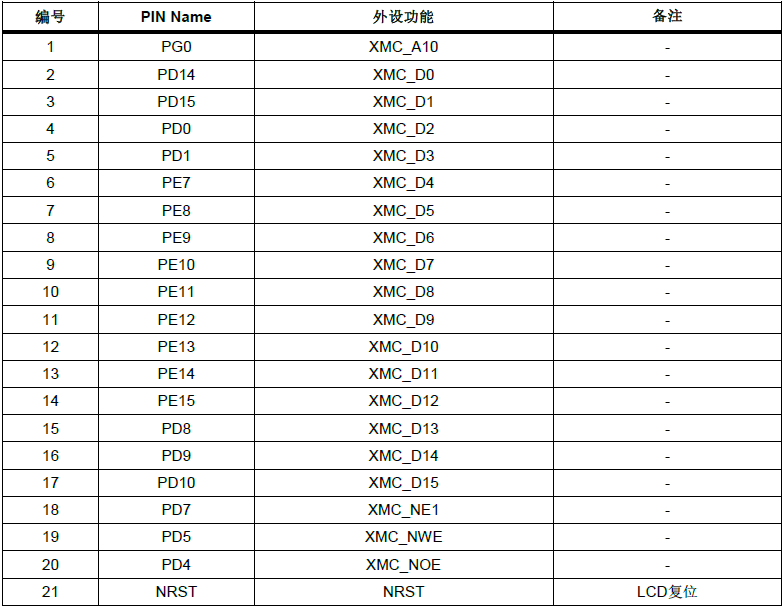

表33. 硬件资源使用



对应的电路原理如下：

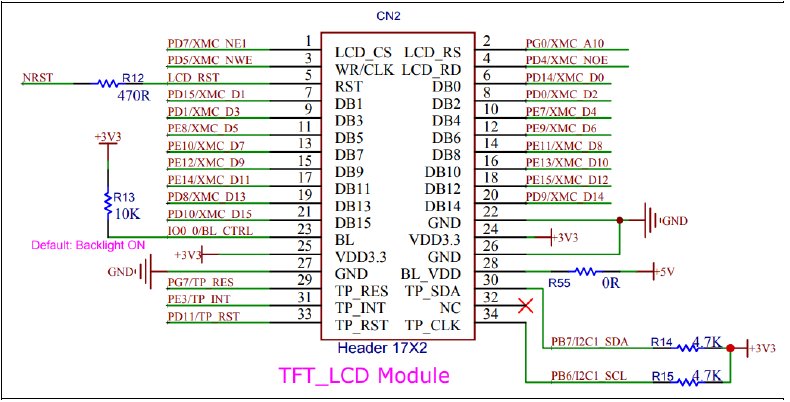

图74. TFT LCD 电路原理图

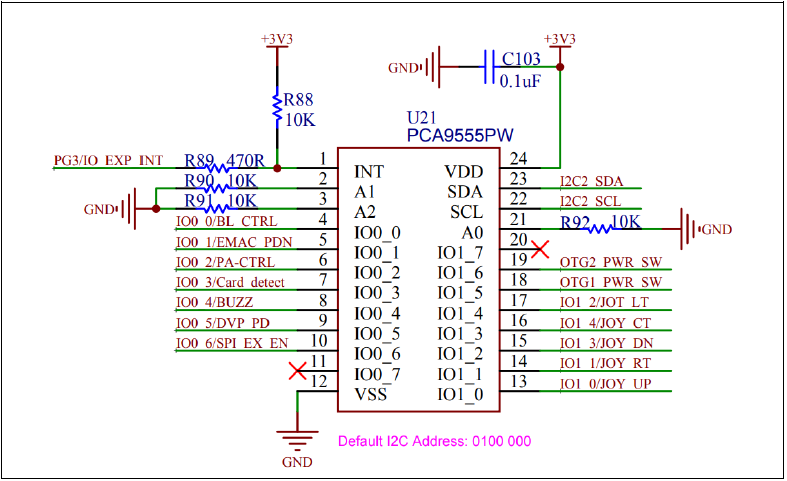

图75. PCA9555 电路原理图

2025-1-7 10:22 上传

int main(void)

{

/* 初始化系统时钟 */

system_clock_config();

/* 初始化中断优先级分组 */

nvic_priority_group_config(NVIC_PRIORITY_GROUP_4);

/* 初始化延时函数 */

delay_init();

/* 初始化LCD */

lcd_init(LCD_DISPLAY_VERTICAL);

/* 显示信息 */

lcd_string_show(10, 20, 200, 24, 24, (uint8_t *)" picture test");

/* 初始化文件系统 */

if(file_system_init() != SUCCESS)

{

lcd_string_show(10, 55, 300, 24, 24, (uint8_t *)"sd card init error");

while(1);

}

/* 初始化IO 扩展芯片 */

pca9555_init(PCA_I2C_CLKCTRL_100K);

/* 显示图片 */

picture_display(&picture_info);

while(1)

{

}

}

void picture_display(picture_type *picture)函数代码描述

/**

* [url=home.php?mod=space&uid=247401]@brief[/url] display picture.

* @param picture: picture information structure.

* @retval none

*/

void picture_display(picture_type *picture)

4.25.5 下载验证
在LCD 屏上显示信息，每2 秒钟切换下一张图片。

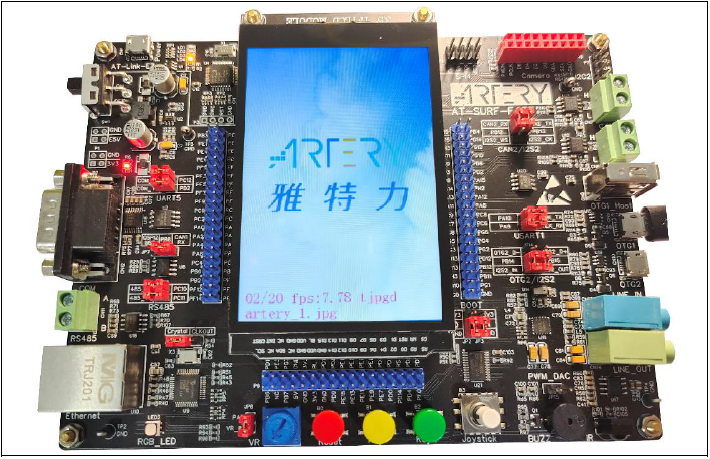

图76. 实验效果



4.25.4 软件设计
1) TFT LCD 测试
 初始化TFT LCD
 将图片解码后显示在LCD 屏上

2) 代码介绍
 main 函数代码描述
