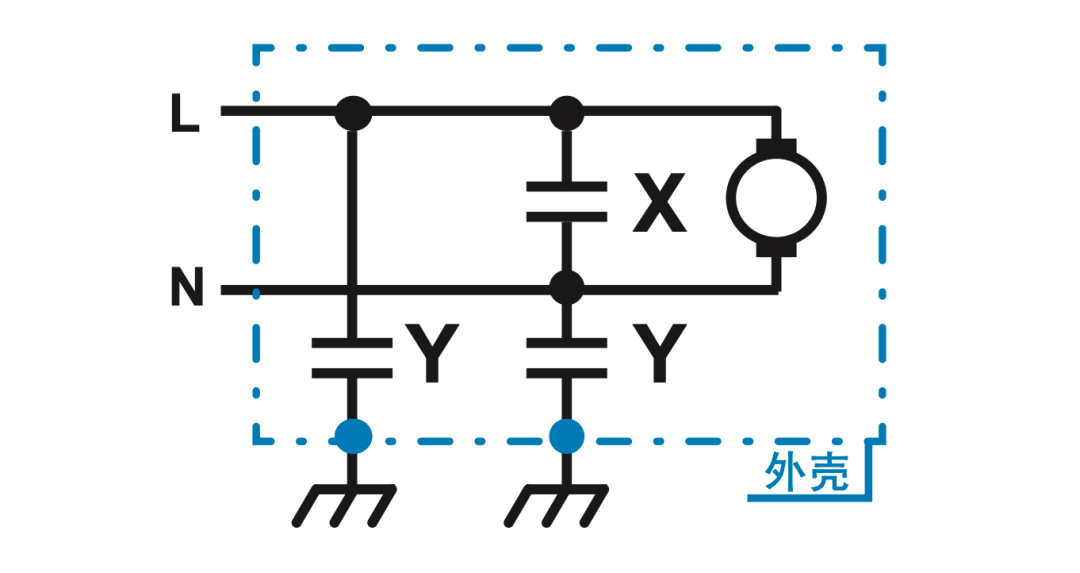

图1：安规电容的典型应用电路

按照应用场景，安规电容被分为 X 和 Y 两类, 前者跨接于火线和零线之间，用于抑制差模干扰，后者则跨接在火线与地、零线与地之间，用于抑制共模干扰。根据安规电容的具体应用，特别是其抗峰值脉冲电压的能力，X 和 Y 电容又被细分为不同的等级，如图 2 所示。

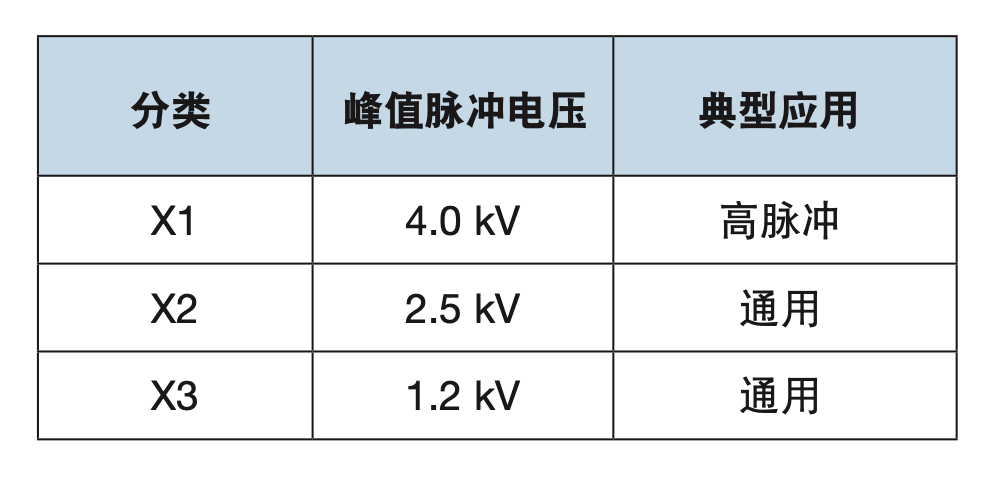

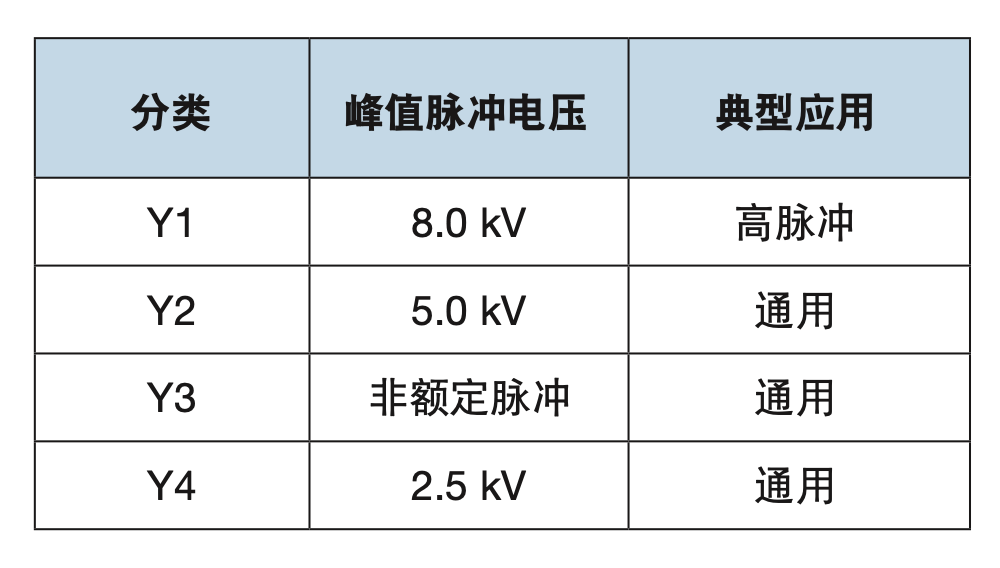

图2：不同等级X 和 Y 电容的特性

在安规电容选型时，工程师需要根据设计规范的要求，通过电容值、额定电压、抗脉冲强度等关键参数，遴选出合适的物料。

不过现实的情况往往比这个更为复杂：工程师会面对着不同种类的安规电容器选项，包括薄膜电容、MLCC、陶瓷片式电容等，虽然从性能参数上看它们之间有所区隔，但是还是有相当大的一部分“交集” (如图 3 )。这时，就需要以更广阔的视角，综合考量更多的要素——比如可靠性、外形、成本等等，做出明智的技术决策。

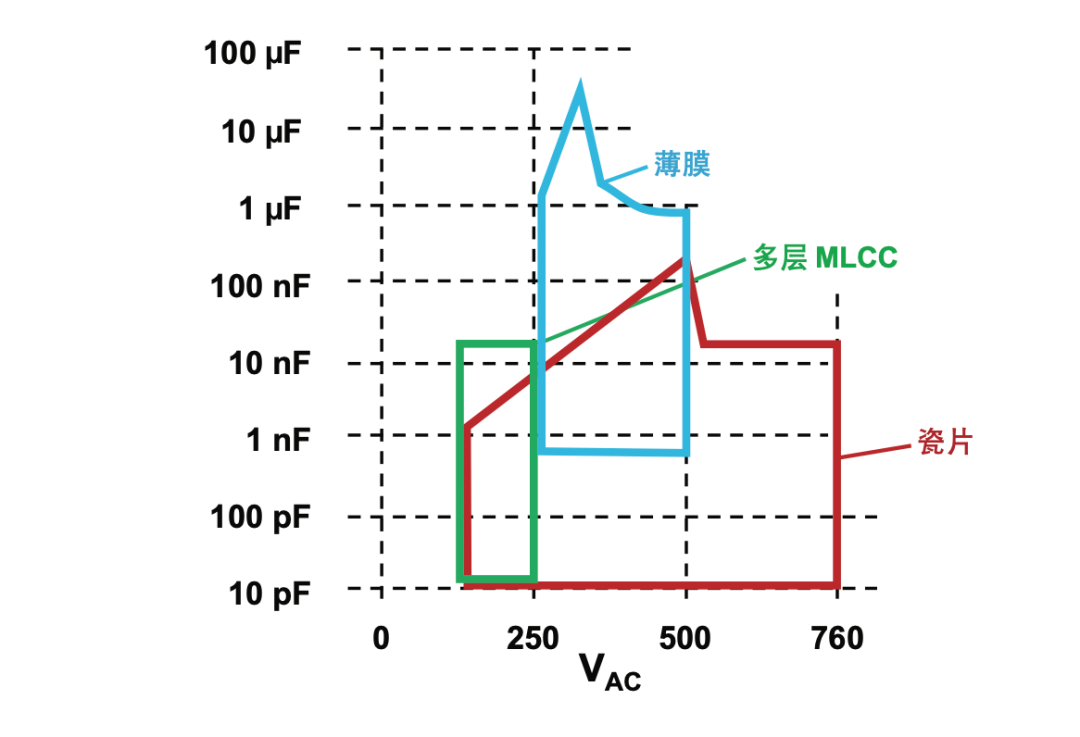

图3：不同种类安规电容器的性能比较
