(0303)=====  一些技术资料的链接 ======

* 官方的技术资料      （必须的）
* ARM DIY工程压缩包（所有原理图+PCB）  (需要AD10.用PROTEL99是看不了的)

* 官方的技术资料转换成PDF，PROTEL99格式
pdf-EEPW_STM32_DIY_BOARD.zip  (PDF文件)
PT99-EEPW_STM32_DIY_BOARD.zip (SCH,PCB文件,PTOTEL99可用,PCB图形有部分损失)

* DIY开发板软件开发固件库  （HXW718059156 ARM DIY手记之软硬件设计使用软件说明） ST官方为本次DIY活动所使用的STM32F103ZE提供了丰富的学习资料包括软件开发固件库，应用笔记，demo板，应用例程等，其网页链接。（HXW718059156 ）所使用的软件开发固件库为V3.50的，可以从以上网页链接的设计支持栏下载到。
* EM-STM3210E开发板完整资料     (有电路图什么的,很有参考价值，很全的)
* 冰凌科技--STM32开发板光盘  （极大的光盘，115地址在贴中）

*STM32F10xx系列标准外设驱动固件库      *  STM32 V3.4固件库使用实例
* stm32f10x最新固件库 v3.5.0   115下载

*关于stm32启动的文档 STM32boot.PDF  (love776023324 帖中提供)
*解析STM32启动过程   (halibote523帖)
* STM32成功测试过的例子  (halibote523帖)

* stm32不完全手册.pdf  (一本大部头，好书。它是直接对寄存器操作的)
* 稀里糊涂STM32全集.zip (斑竹推荐的)

* Stm32之寄存器列表
* STM中FSMC的讲解 (halibote523)

* uC/GUI使用手册

--- 斑竹 （HXW718059156 ）作品专列 ---
* Follow Me 之 ARM DIY  (官方汇总贴)
* EEPW ARM DIY手记之软硬件设计使用软件说明
* EEPW ARM DIY手记之硬件功夫——硬件设计前期准备
* 斑竹 焊接ARM DIY 板子实物照片
(板子可以采用外接DC-5V或者mini-USB供电，由跳帽JP9决定，1<-->2:选择外部DC-5V，3<-->2:选择mini-USB供电，)
* EEPW ARM DIY手记之软件设计(一)——MDK_ARM工程的搭建
*  EEPW ARM DIY手记之软件设计(二)——LED跑马灯实验
* ISP下载电路设计问题及补救方法
* EEPW ARM DIY手记之ISP下载STM32单片机程序

* 原理图中有两个关于do not fit 的解释 (do not fit是不安装的意思，而不是不合适~！)

* 液晶模块的SW1-SW4应该怎么设置: 那是控制触摸芯片的，LCD只显示的话可以不管，做触摸是可以选择SPI1控制或者GPIO模拟SPI顺序控制

--网友点滴--
*  ARM开发板上出现的一些瑕疵 （shangziyun）

*  PCB错误 LCD 21,22和原理图相反  (aagreen0514)
** 18B20的1脚跟3脚接反了。

 *ADC 输入丝印的BUG: PCB没有太大的问题，但：实际的电路板把丝印给搞混了，但真正的PC0—PC3没有标错，只要把PCB上的ADC_IN10——ADC_IN13给反序标到PCB上即可
* DIY调试过程经验分享 （wenyangzeng）
* 总结板子上不人性化的地方 （hanshuyujifen2）
* MDK常见报错
* 利用ST官方USB库函数实现了USB转串口 （wangku001wei）
*  关于STM32定时器的知识  STM32定时器定时时长计算公式
*  (?) FSMC
    只有100pin和144pin的STM32才有FSMC。FSMC的功能与I2C存在硬件冲突，这是CPU自身的硬件缺陷。如果FSMC时钟打开，I2C1的硬件模式无法工作。这在STM32F10xxx的勘误表中是有描述的。



主要是没经验啊，焊过小的（0805），还没焊过这么小的（0603），说实在，上次焊0805时，全凭感觉，根本无法细看的。
这次又要挑战啦~


（0303）引love776023324帖中的 的一段（估计指焊接大片子的）:
    焊接不难的  如果你是电子爱好者的话 备一个938焊台或类似的焊台绝对很值 我买的一款75 挺好用的  焊TQFP LQFP的用那种刀口的焊头 烙铁不用加什么锡 其实可以不加的 因为板子上的喷漆差不多够使的 然后就是焊接的时候刀口纵向和引脚垂直  注意不要把烙铁放到引脚上 正确的做法是放到 焊盘上 3s以内

（查了下938焊台，不便宜哦，为了焊一两片就。。不值得）

视频: 贴片芯片LQFP48r的焊接方法   http://v.youku.com/v_show/id_XMTYyMzA0Mzg4.html （ctqvsly 发帖提供）

3.2 LCD不便配送，这个，太遗憾了！！SRAM倒不一定需要呢。
还有一个不得不提——元件包（阻容等）在基础包里已经包括了吧？自己采买那些元件最是麻烦，付出手续费是值得的！

（0312） ARM DIY零散器件购买
——回复可见内容——

看看要实现的目标吧——

【技术评分】
a）SDRAM读写实现：5分
b）SD 卡存储读写实现：3分，若在此基础上实现FAT文件系统加10分
c）MP3播放功能实现：5分
d）10M以太网实现：5分，若在此基础上实现其他功能(如web server)酌情加分(5~20分不等)
e）3.2寸TFT_LCD液晶：显示功能实现，5分，触摸功能实现：5分
f）CAN总线收发功能实现：5分
g）UART-RS232通信功能实现：5分
h）nRF24L01无线通信功能：半双工：5分，全双工：10分
i）超声波测距功能实现：5分
j）USB2.0读写功能实现：15分
k）RTOS(含uCOS-II和FreeRTOS)移植实现：20分


LCD液晶显示与触摸 初定为基本目标。

（0408）更新的

评选规则
【基础分】
a）报名成功：2分
b）论坛发主题帖：5分
c）配图：5分
d）关键代码：5分
e）采买信息：3分
f）焊接信息：5分
g）效果展示：5分
h）上传展示视频：5分/个（累加不超过15分）
i）主题帖更新：3分（一天内更新只计算一次）

【技术评分】
a）基础实验：20分。包含以下内容细分：
（1）定时器各种应用（定时、中断、输入捕捉、输出比较）5分
（2）AD数据采集：2分
（3）DA信号波形产生（方波，三角波，频率可调）：2分
（4）GPIO 输入中断：1分
（5）LED跑马灯实验：1分
（6）DS18B20温度数据采集实验（单总线协议实现）：2分
（7）EEPROM（AT24LC02）读写实验（I2C总线实现）：2分
（8）UART-RS232通信功能实现：5分（其中查询方式实现1分，中断方式显示2分，DMA方式实现2分，累计不超过5分）
b）SDRAM读写实现：5分
c）SD 卡存储读写实现：3分， 若在此基础上实现FAT文件系统加10分
d）MP3播放功能实现：5分
e）10M以太网实现：5分，若在此基础上实现其他功能（如web server）酌情加分（5~20分不等）
f）3.2寸TFT_LCD液晶：显示功能实现，5分，触摸功能实现：5分
g）CAN总线收发功能实现：5分
h）nRF24L01无线通信功能：半双工：5分，全双工：10分
i）超声波测距功能实现：5分
j）USB2.0读写功能实现：10分
k）RTOS（含uCOS-II和FreeRTOS）移植实现：10分
l） 其他：本次ARM DIY活动本着“开源有益、共同学习、启迪兴趣、创新思维”的宗旨服务广大网友和电子设计爱好者，以公平、公开、公正的评价标准，鼓励大家在熟练掌握STM32单片机的基础上，发散思维，积极创新。凡电子产品设计，技术是核心，创新才是灵魂，希望大家不限于以上所列功能的实现，设计出更多更好的创意功能，只要大家能够想得到，而且做得到，实现了具体的功能，有实物照片或者视频为证，经我们EEPW论坛版主或专家评定后，都会给予加分，加分不设上限。

一本书在桌上放了 很久了，现在，可以经常翻翻啦：
——回复可见内容——
(呵呵，练练手，发个图片在上面)
（03-03）翻书心得：
- 道理罗列的可能比较全，例子很少，很像是需要时翻一翻的书，书名貌似不太合适的
- // 后的汉字注解是原H ,C中所没有的，对于还没入门的我来说，很有用
- 改变习惯：字-32位 半字-16位 字节-8位 （原来一直认为字就16位，双字是32位）

装个MDK看看，一看机子上已经有了keil v2 v3了
——回复可见内容——

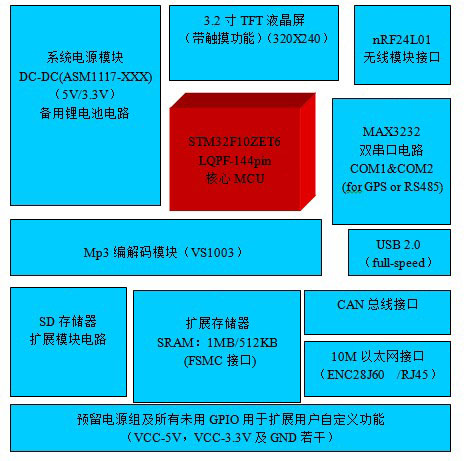

链接个系统硬件框图在这，经常看看，希望电路图能早点放出来:

翻了几下资料，不少资料一份就有好几百页，觉得信息量是巨大的，但不要被“欺骗”了，从中找出有用的，现用的，马上急着要用的。桌上的“21天”已经做了一些记号，下次翻着就方便。有空就随便翻翻，每次总有新什么什么的。。。

PCB的3D图看个大概：


——回复可见内容——

焊接的东西不多。
主芯片焊完测试要是通过的话，其他 半天应该能搞定。

刚在淘宝找了一家，据说还可以的。把元件表给他了，看看能不能配齐
