WT品牌语音芯片与功放芯片，为普通产品提供了与人智能交互的“鹊桥”；让产品发声的同时也让其说话更响亮更好听。本文将通过WT2003H系列语音芯片及WT系列功放芯片来为大家介绍下语音芯片及功放芯片在产品设计上的实际运用。

一、WT2003H语音芯片系列的应用

1）玩具、贺卡类；

2）喊话器、报警器类；

3）家用电器类：电饭煲、电磁炉、微波炉、空调等；

4）医用设备类：电子血压计、电子秤等；

5）工厂设备：机床、洗床等；

6）其它类：广告牌、考勤机、温度检测、智能锁、倒车雷达、测速器、报站器等；

二、WT2003H语音芯片基本参数

1）可支持128Mbit的FLASH；

2）控制方式：一线串口、两线串口、UART串口、按键控制等；

3）具备BUSY状态指示、BUSY播放时为高电平；

4）支持语音高品质音频格式，（8kbps~320kbps）声音优美；

5）内置0.5W D类功放，可匹配8欧0.5W喇叭；

6）音量可调，音量等级8级；

7）两个16位异步分频器定时器；

8）数字音频流，IIS支持主机和从机模式；

9）一个IIC控制器；

10）一个红外遥控****；

11）16bit高精度ADC；

12）16bit高精度DAC；

13）大功率IO驱动能力，最高可直接驱动64mA。

三、WT2003H语音芯片选型

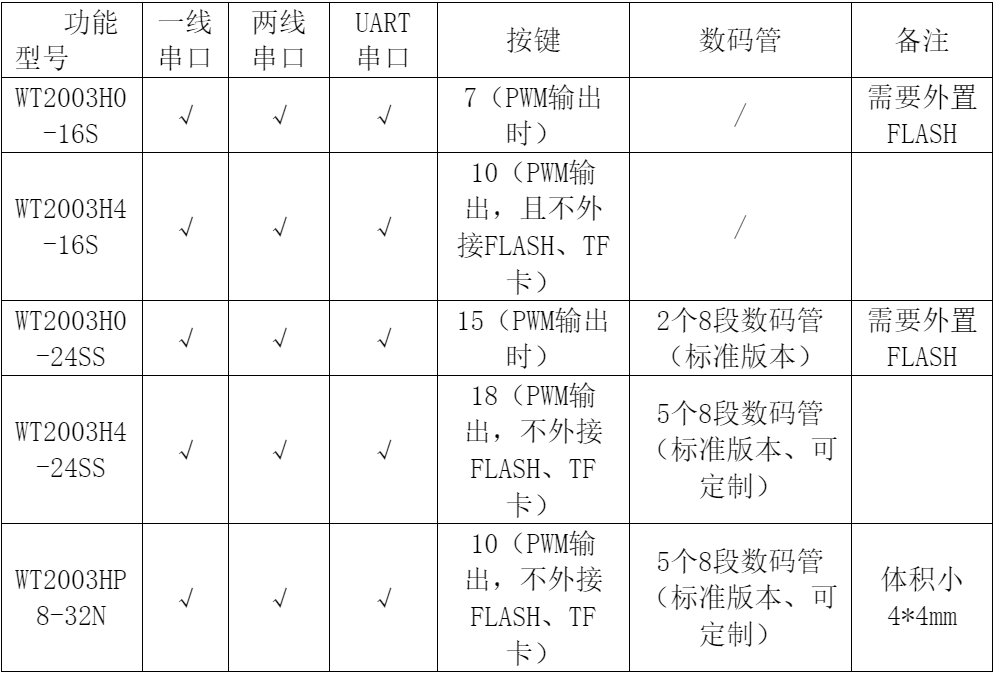

芯片方案标准选型表（详见说明书，可定制功能）

四、WT2003H语音芯片案例

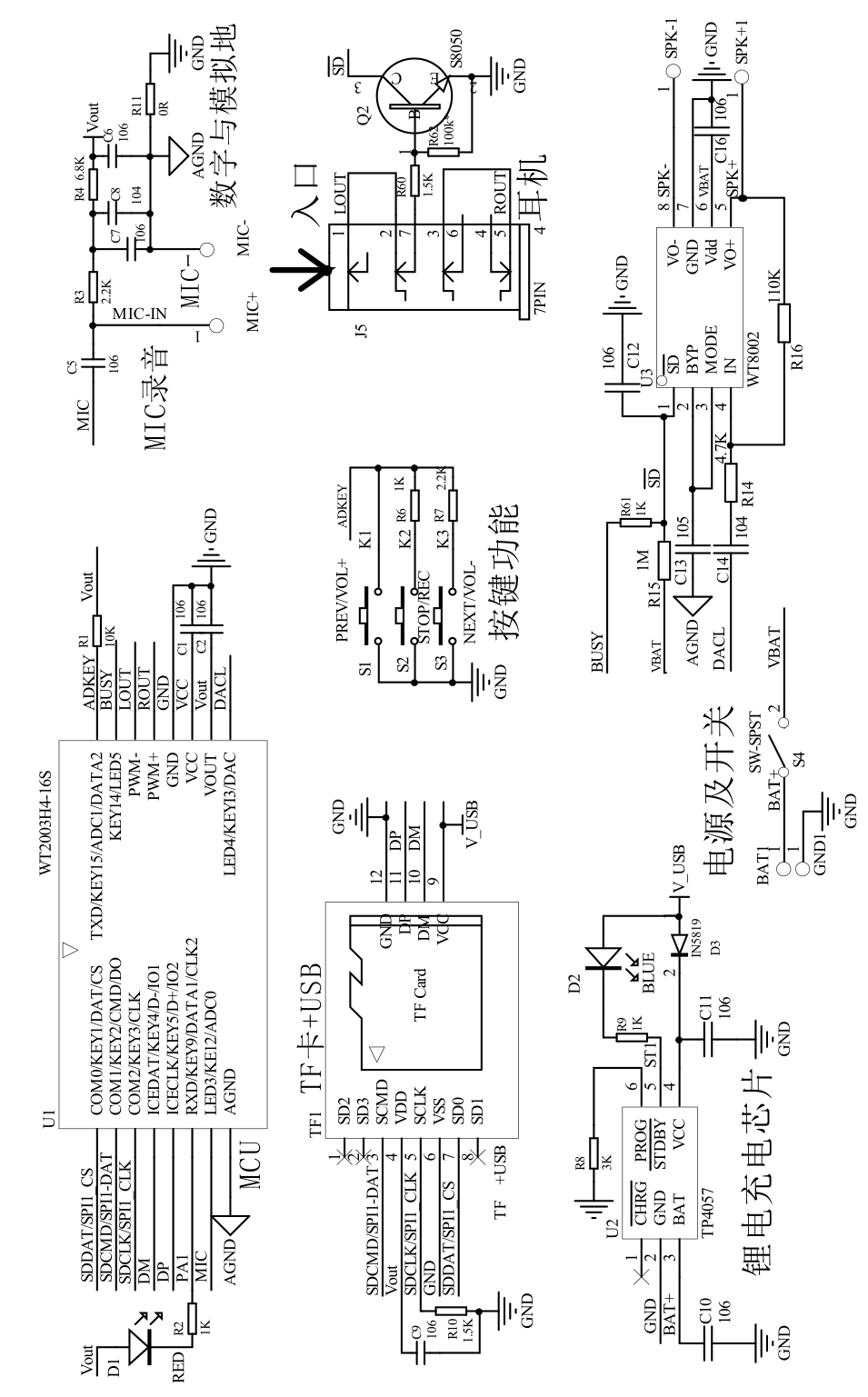

1）WT2003H4-16S芯片（录音耳机项目）

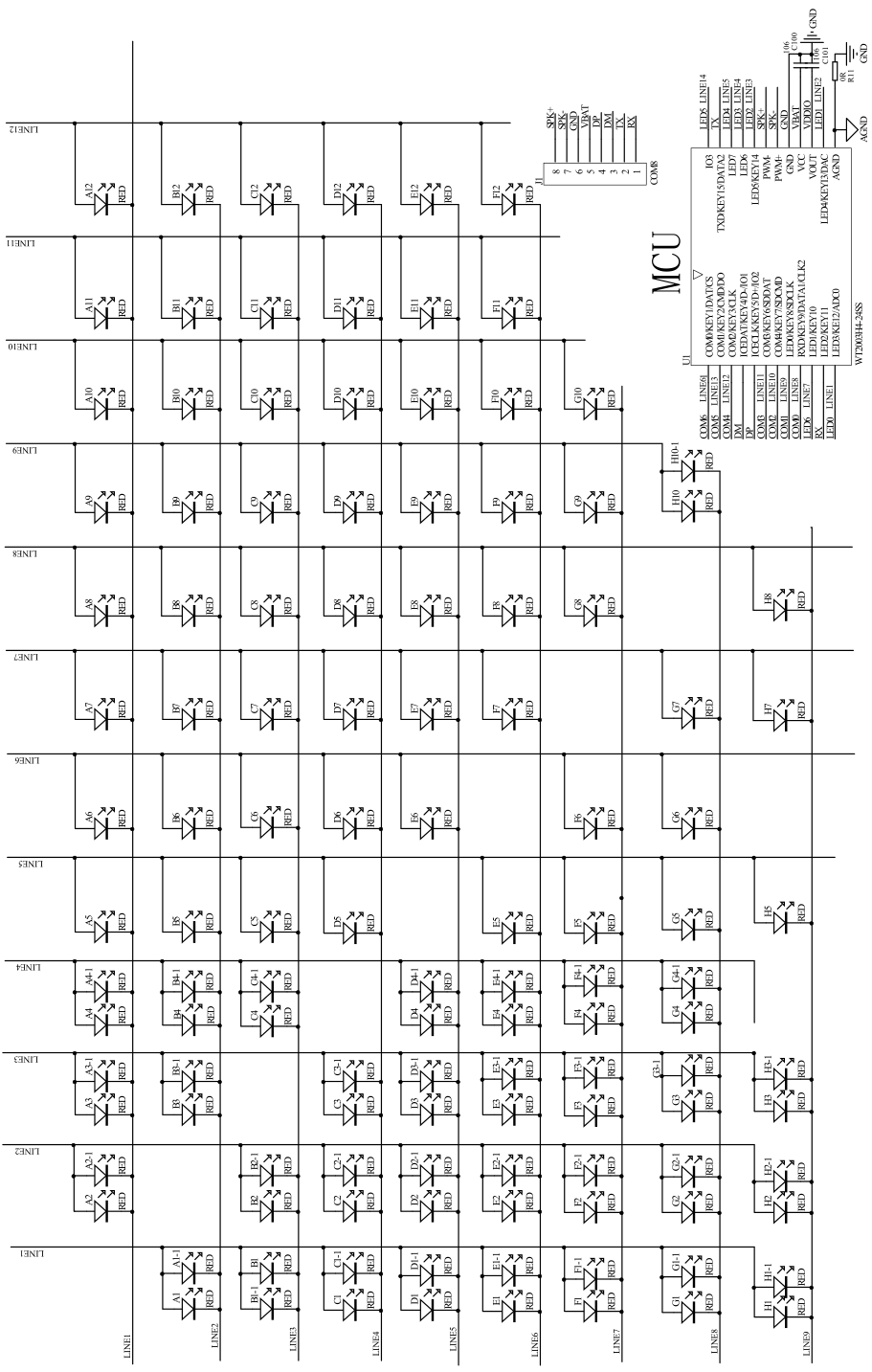

2）WT2003H4-24SS芯片（LED阵列）

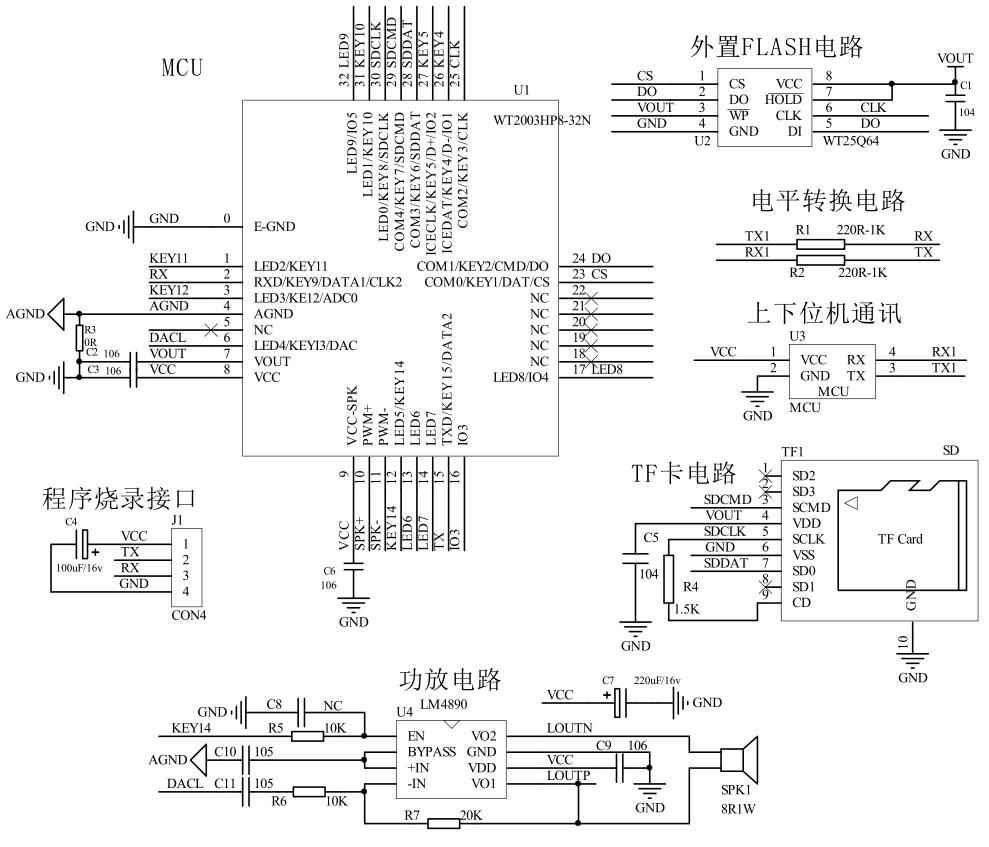

3）WT2003HP8-32N芯片（标准串口实现上下位机通讯）

五、语音与功放芯片间的合作

1)功放芯片电路有哪些变量参数：

A、音源；

B、耦合电路RC取值；

C、喇叭阻抗大小；

D、功放增益值是否固定；

E、功放电源取值大小及是否为固定电压；

2)语音芯片DAC相关有哪些变量参数；

A、音源文件的最大峰峰值是多少；

B、语音芯片DAC输出最大峰峰值是多少；

3）在电源电压、喇叭阻抗、音源文件、功放增益值固定后，通过信号发生器输出等效语音芯片DAC最大峰峰值的1KHz正弦波来调节RC致功放输出最大功率。

4)最后，需要注意语音芯片与功放芯片模拟地需要连接磁珠/0R电阻后接到电源输入地。

六、WT2003H系列语音芯片注意点

1）当语音小于300S可选WT2003H4芯片，不需要外接flash，1/2/3脚可直接悬空；（本条适用于WT2003H4-16S与24SS芯片）

2）芯片1、2、3脚：可外接flash或TF卡，也可定制驱动IO口；（本条适用于WT2003H4-16S与24SS芯片）

3）芯片23、24、25脚：可外接flash或TF卡，也可定制驱动IO口；（本条适用于WT2003HP8-32N芯片）

4）AGND跟GND 在外接功放时尽量在电源端连接减小电路噪音；

5）DAC：可以当IO口或复用DAC输出接功放，DAC/PWM输出二选一，不能同时有输出；当选用芯片自带的PWM输出，可带8R0.5W喇叭，无需外置功放电路；选择DAC输出时，需要接功放电路；

6）RXD/TXD：语音芯片数据输入支持一线、二线及UART串口，同时也做为程序烧录口，当烧录程序时，上位机MCU的TX/RX需要设为浮空状态，本引脚支持最高电平3.3V，接5V时，MCU需要串220R电阻或者接电平转换电路；芯片烧写口，一般情况下要求预留端口，方便更新程序；

7）低压：当需要在工作在2.0-3.3V时需要将VCC跟VOUT直接短路,如外接flash需要选用低压flash；

8）芯片供电：2.5-5.0V，必须靠近芯片VCC脚1CM内接106电容到地；

9）FLASH专用供电接口VOUT：必须靠近芯片VOUT脚1CM内接106电容到地；

七、结语

唯创知音始终致力于语音芯片、功放芯片开发；始终以高质量、长生命周期、优服务的理念在语音技术及智能物联网方案设计上与广大客户携手同行，为客户提供快捷的语音方案设计相关服务。

唯创知音作为一家专注于语音技术研究的高新技术企业，始终坚持以“服务好工程师”为目标，以行业语音交互器件标准化为方向，致力于让复杂变简单，提供快捷的语音、智能物联网应用解决方案。
