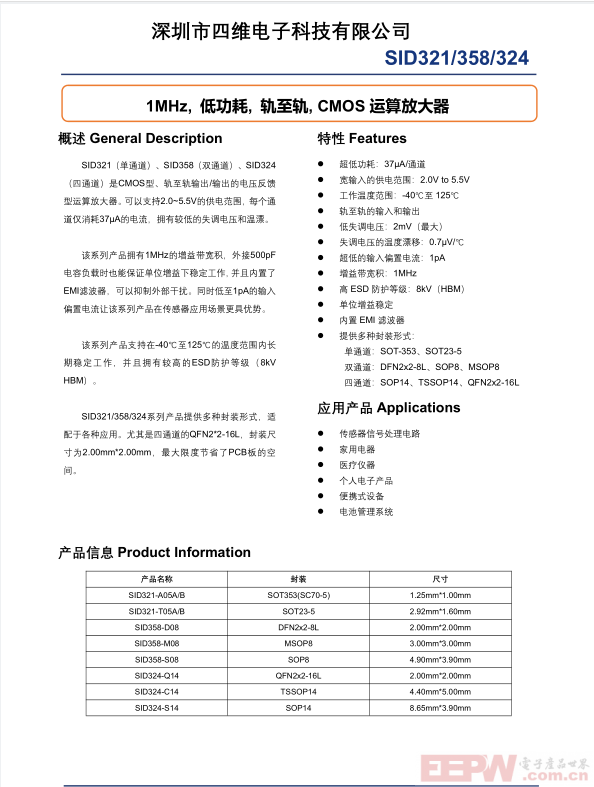

概述 General Description

SID321(单通道)、SID358(双通道)、SID324(四通道)是CMOS型、轨至轨输出/输出的电压反馈型运算放大器。可以支持2.0~5.5V的供电范围，每个通道仅消耗37μA的电流，拥有较低的失调电压和温漂。

该系列产品拥有1MHz的增益带宽积，外接500pF电容负载时也能保证单位增益下稳定工作,并且内置了EMI滤波器，可以抑制外部干扰。同时低至1pA的输入偏置电流让该系列产品在传感器应用场景更具优势

该系列产品支持在-40℃至125℃的温度范围内长期稳定工作，并且拥有较高的ESD防护等级(8kVHBMM)

SID321/358/324系列产品提供多种封装形式，适配于各种应用。尤其是四通道的QFN2*2-16L，封装尺寸为2.00mm*2.00mm，最大限度节省了PCB板的空间。

特性 Features

超低功耗:37uAV/通道

宽输入的供电范围:2.0Vto5.5V工

作温度范围:-40℃C至125”C

轨至轨的输入和输出

低失调电压:2mV(最大)

失调电压的温度漂移:0.7pV/℃

超低的输入偏置电流:1pA

增益带宽积:1MHZ

高ESD防护等级:8kV(HBM)单位增益稳定

内置 EMI 滤波器

提供多种封装形式:

单通道:SOT-353、SOT23-5

双通道:DFN2x2-8L、SOP8、MSOP8

四通道:SOP14、TSSOP14、QFN2x2-16L

应用产品 Applications

传感器信号处理电路

家用电器

医疗仪器

个人电子产品

便携式设备

电池管理系统
