非常感谢得捷电子及EEPW论坛给我这次LAUNCHXL-F280049C试用的机会。

提到TI C2000 MCU，不得不说这是款专业性比较强，应用于细分领域（电机控制/数字电源等）的一款MCU，因而相对比较“小众”。

多年前（>10年）我曾经参加过TI的一次线下C2000培训分享活动，获得了一块TMS320F28027  launchpad开发板，今天一对比，不禁感叹沧海桑田……

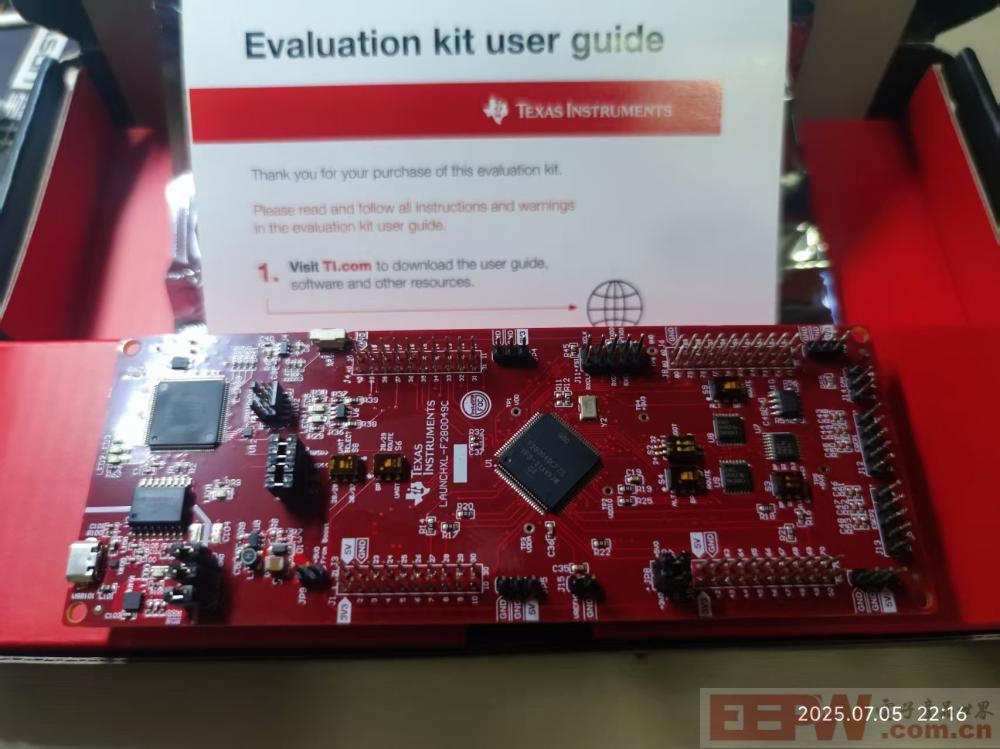

首先是开箱：

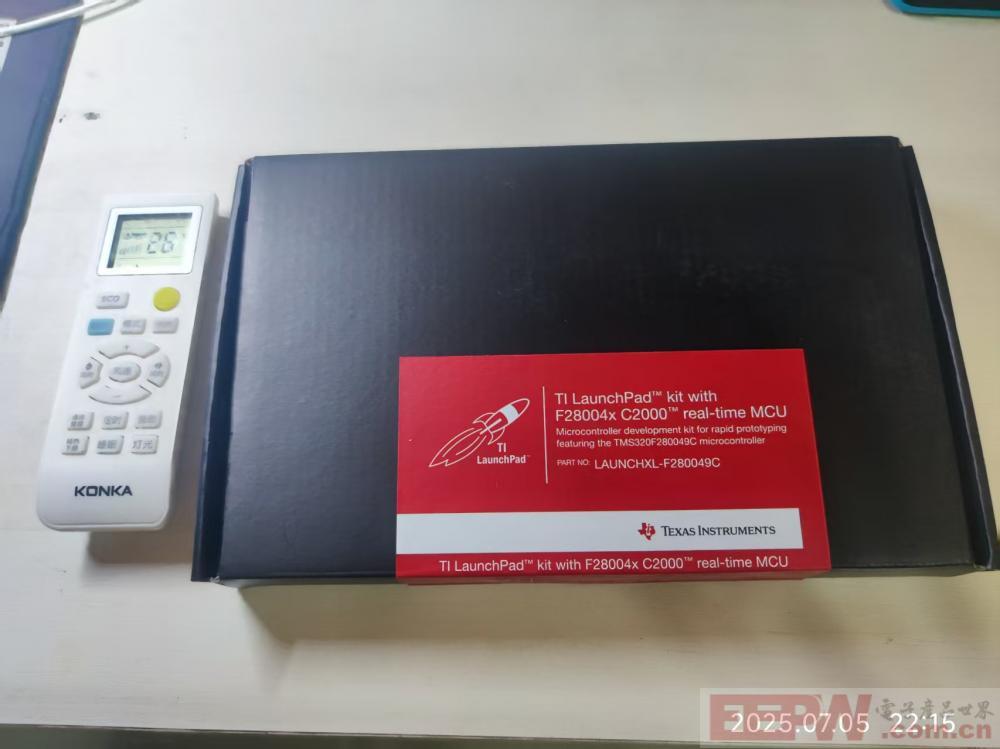

非常精致的包装，比较大。

TI的官方开发板都是这种深红，高级感满满。

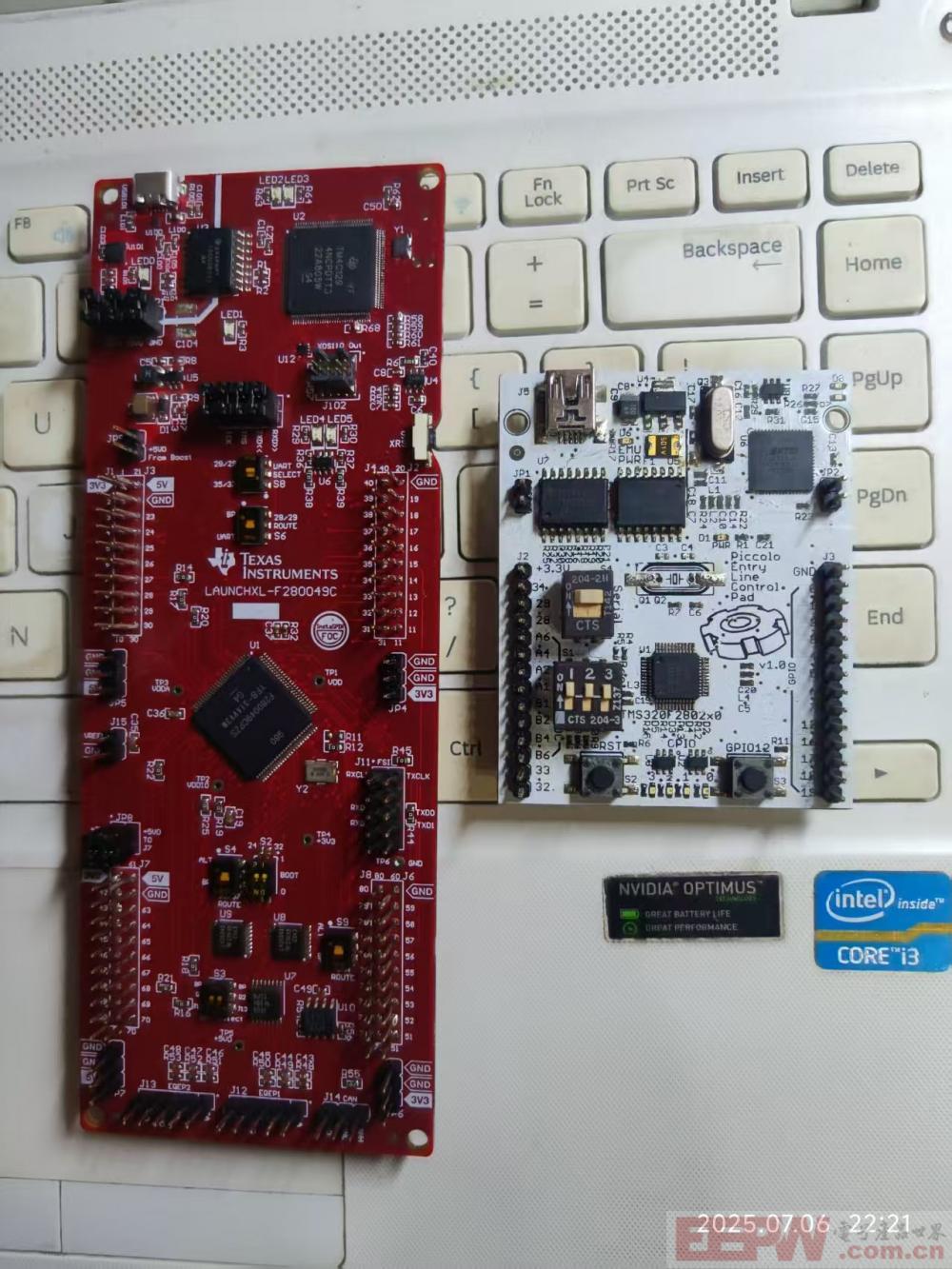

跟前辈TMS320F28027开发板比一比，个头差别巨大。

另外一个比较明显的差异是板载调试器。

LAUNCHXL-F280049C使用的是TM4C129主控（也就是TI自家的ARM M4芯片）。

TMS320F28027使用的是FTDI2232主控。

问了下DeepSeek这两块芯片的差异，得到答案如下：

 一、核心性能对比

参数TMS320F280049CTMS320F28027

注1：F280049C 的存储配置显著更高，但搜索结果未明确其参数，此处依据 C2000 新一代型号典型值补充。

 二、外设与接口资源

ADC 性能

F280049C：16 通道、12 位分辨率，支持差分输入¹。

F28027：13 通道、12 位分辨率，单端输入 37。

PWM 通道

F280049C：16 路高分辨率 HRPWM（支持双边沿调频）1。

F28027：8 路 HRPWM（仅支持基础调频）29。

通信接口

F280049C：支持 CAN-FD、USB 等高速接口¹。

F28027：仅含 1x UART、1x SPI、1x I2C 37。

其他外设

F280049C：集成 Σ-Δ 解调器、加密加速器¹。

F28027：无专用解调器，仅有基础比较器和温度传感器 9。

 三、能效与集成度

电源设计

F280049C：支持多电压域（1.2V 内核 + 3.3V I/O），功耗动态管理更灵活¹。

F28027：单 3.3V 供电，无复杂电源管理 37。

封装选项

F280049C：多采用 100 引脚 LQFP 等大封装，扩展性更强 1。

F28027：可选 38 引脚 TSSOP 或 48 引脚 LQFP，体积更小 36。

四、开发支持与应用场景

典型应用

F280049C：高端数字电源（如光伏逆变器）、电动汽车电控、多轴伺服系统 1。

F28027：LED 驱动（如路灯调光）、单相电机控制、家电变频 109。

开发工具

F280049C：配套 LAUNCHXL-F280049C 开发板，支持实时调试与复杂算法验证 1。

F28027：常用 LAUNCHXL-F28027 或 DRV830x 电机驱动套件 5。

 五、成本与性价比

单价参考（千片批量）

F28027：约 $2.95–$3.64（TSSOP/LQFP 封装）25。

F280049C：预估 $8–$12（新一代高性能型号溢价显著）。

性价比建议

需复杂算法或高精度控制 → F280049C（CLA+FPU 提升效率）。

成本敏感的基础控制场景 → F280027（性能够用且封装紧凑）。

总结：选择建议

选 F280049C 的场景：

需浮点运算/三角加速（如 FOC 电机）
多通道高精度 PWM 或 CAN 通信
未来扩展性要求高（如升级至功能安全认证）。

选 F28027 的场景：

单相逆变器、LED 驱动等基础控制
小封装、低成本优先
旧项目兼容（与早期 C28x 代码兼容）。

可以看出两者的巨大差异，毕竟是相差10年的产品了。

言归正传，我们正式开始LAUNCHXL-F280049C的点灯之旅吧。

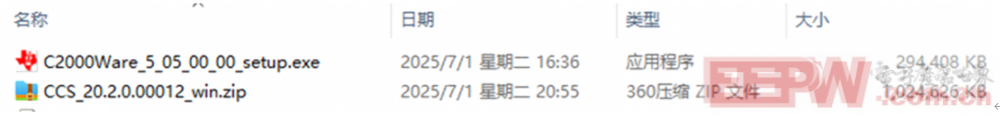

首先，我们需要下载CCS和C2000Ware两款软件，下载的都是目前的最新版。

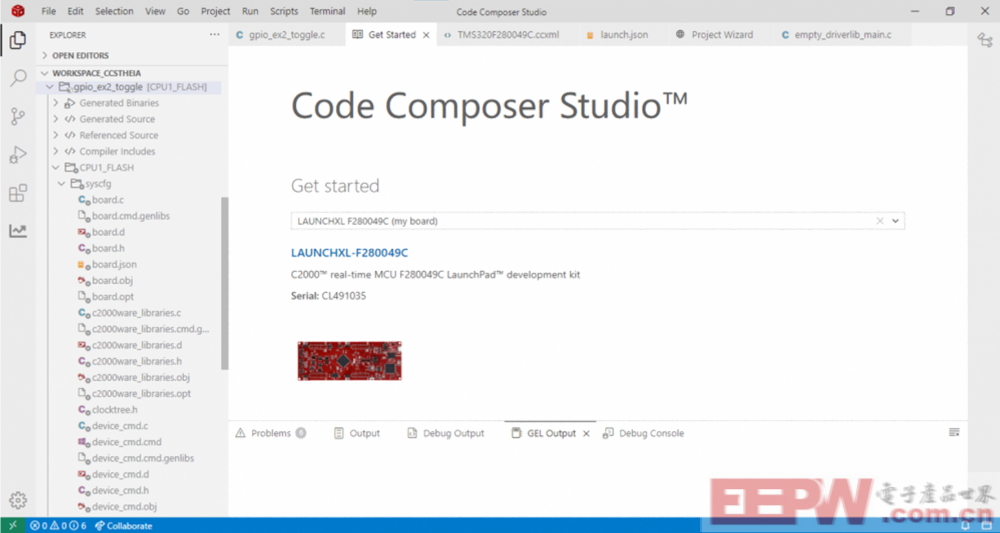

安装后打开CCS，满满的Visual Studio Code风格。

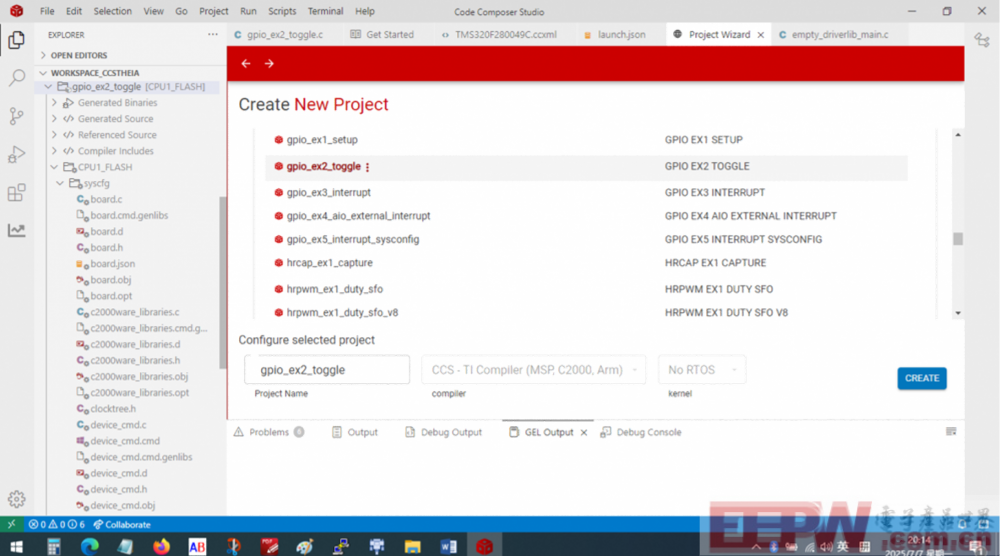

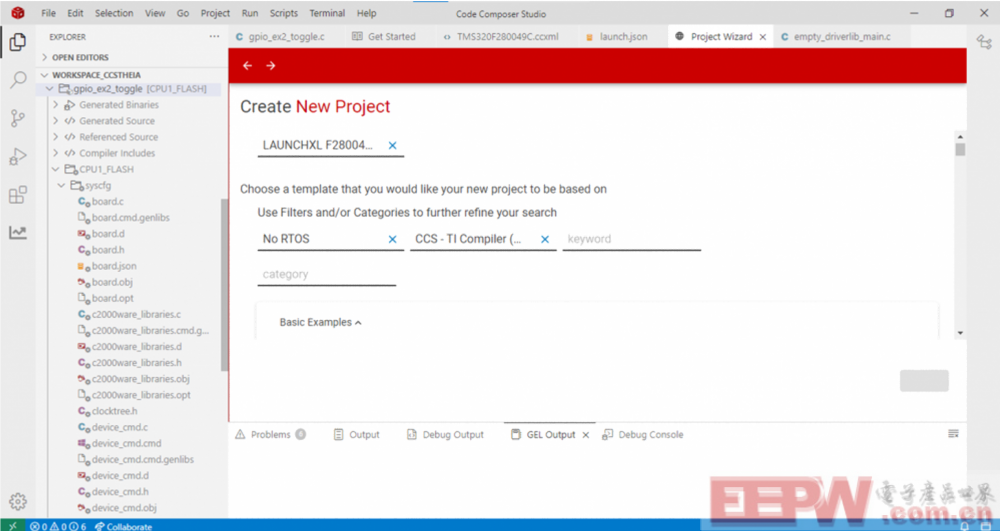

1.  首先新建一个Project，选择开发板型号：LAUNCHXL-F280049C，下面就会显示很多官方例程。

选择gpio_ex2_toggle这个例程，进入到main函数。

void main(void)
{
    //
    // Initializes system control, device clock, and peripherals
    //
    Device_init();
    //
    // Initializes PIE and clear PIE registers. Disables CPU interrupts.
    // and clear all CPU interrupt flags.
    //
    Interrupt_initModule();
    //
    // Initialize the PIE vector table with pointers to the shell interrupt
    // Service Routines (ISR).
    //
    Interrupt_initVectorTable();
    //
    // Board Initialization
    //
    Board_init();
    //
    // Enables CPU interrupts
    //
    Interrupt_enableGlobal();
    //
    // Loop.
    //
    for(;;)
    {
        GPIO_togglePin(myGPIOOutput0);
        DEVICE_DELAY_US(100000);
    }
}

核心的函数是GPIO_togglePin(myGPIOOutput0);

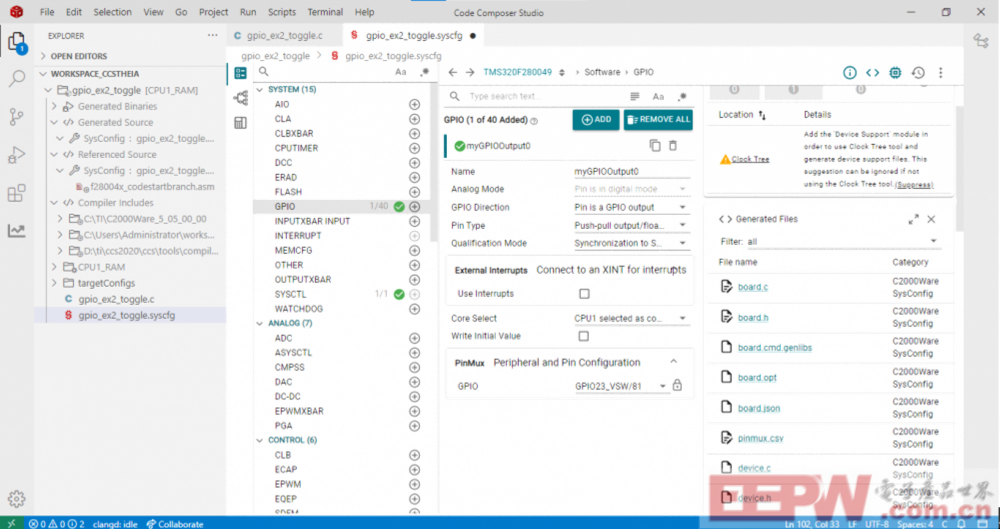

我们进到gpio_ex2_toggle.syscfg文件，就看到了熟悉的图形化系统配置工具（类似ST的CubeIDE）

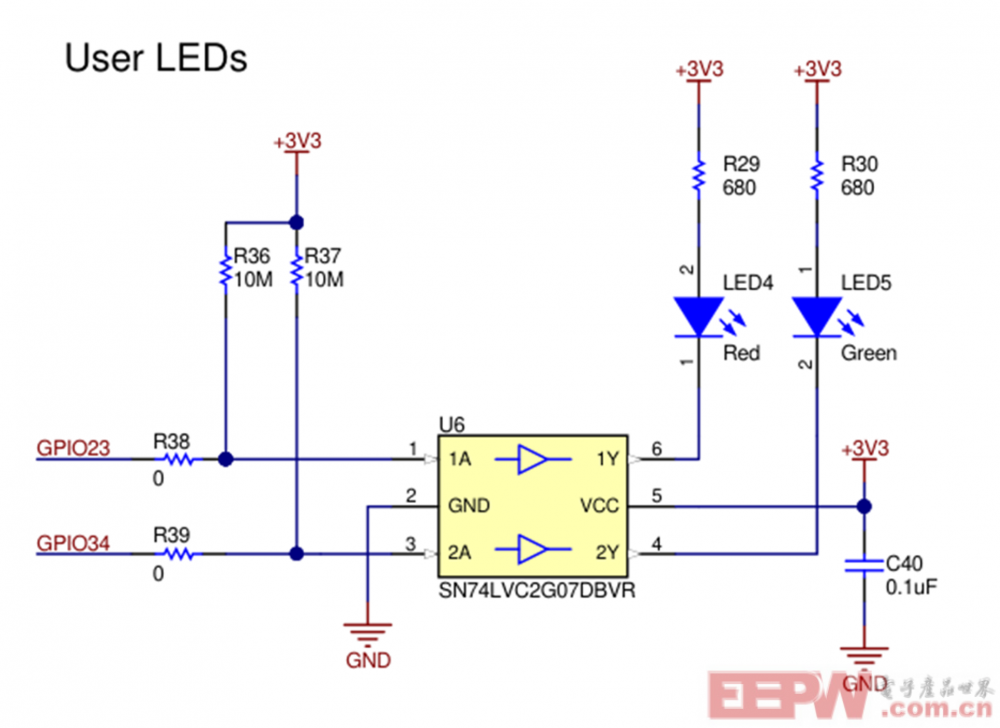

我们将myGPIOOutput0设置为GPIO23（LED4）

2.编译程序，一切正常

3.  进入Debug调试下载环节，遇到2个问题：

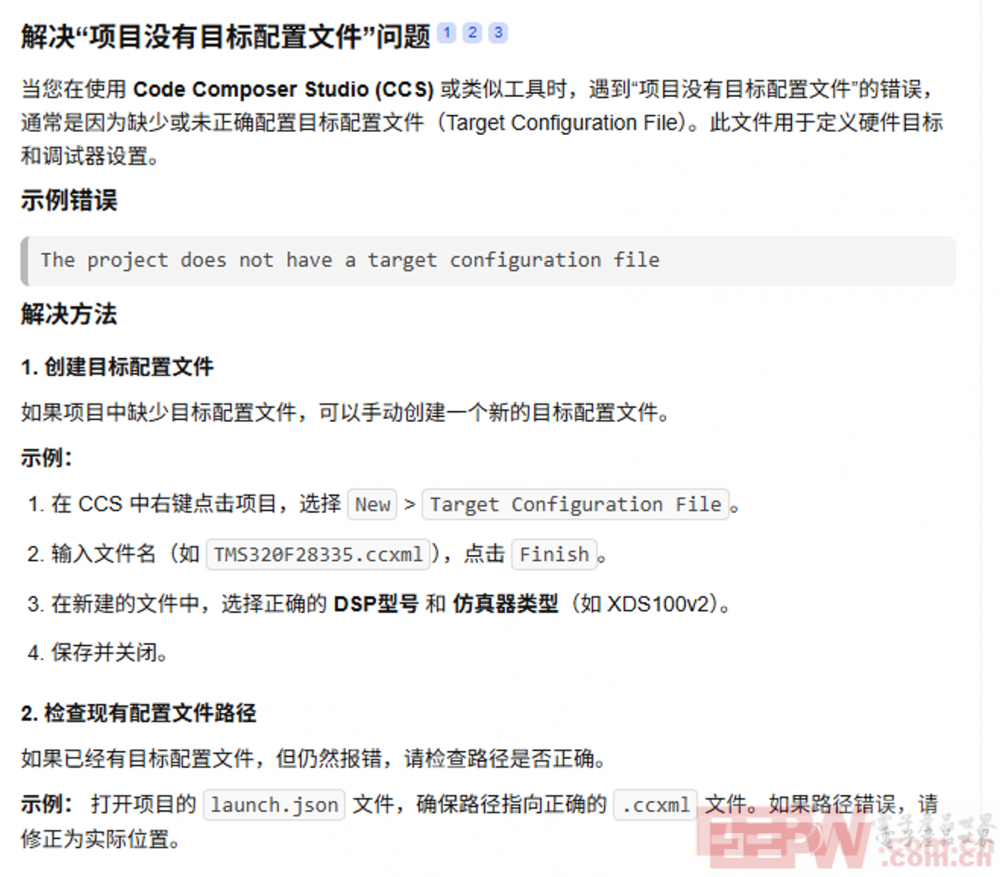

问题1：出现报警 The project does not have a target configuration file

也就是说需要配置DSP型号和仿真器型号。

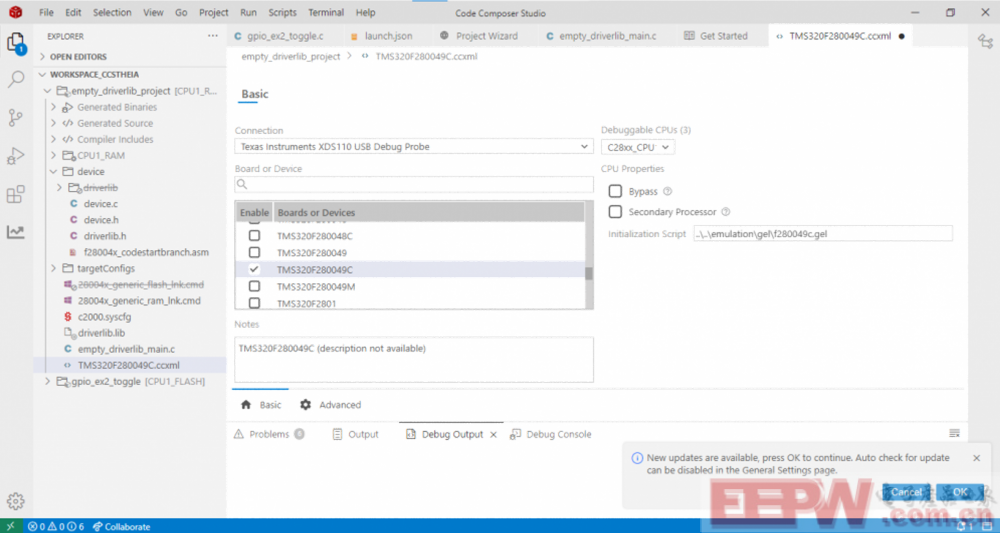

解决方案：选择项目，新建一个文件名为“TMS320F280049C.ccxml”的文件，点击文件进入设置环节

这里一定要设置好下载器型号：XDS110 USB Debug Probe

CPU型号：TMS320F280049C

在这里我一开始犯了个错误，将下载器型号错误选择为：XDS110V2 USB Debug Probe

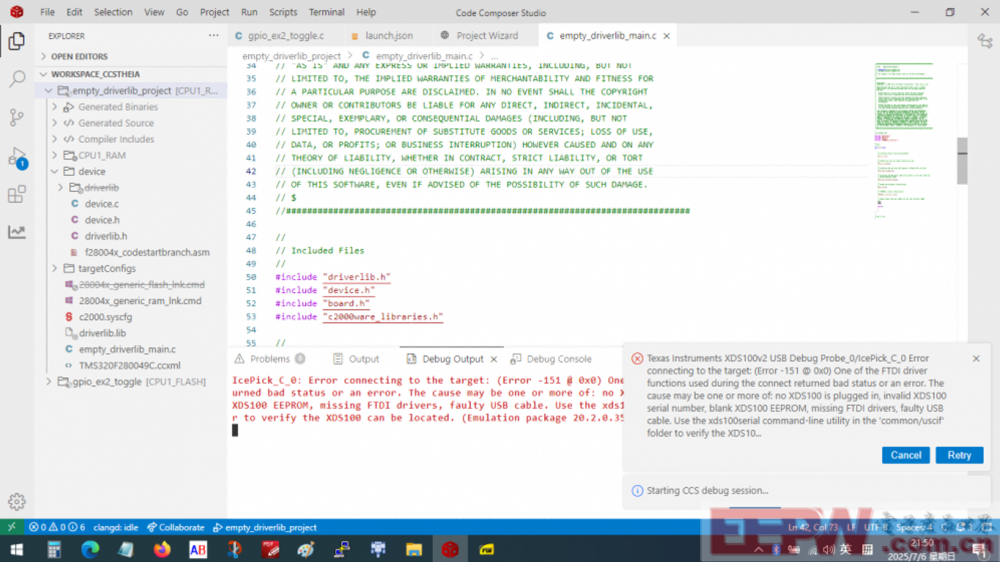

结果就出现问题2：系统无法识别下载器，持续报错：

直到后面重新查看设备管理器，才意识到这是XDS110 USB Debug Probe，而非V2

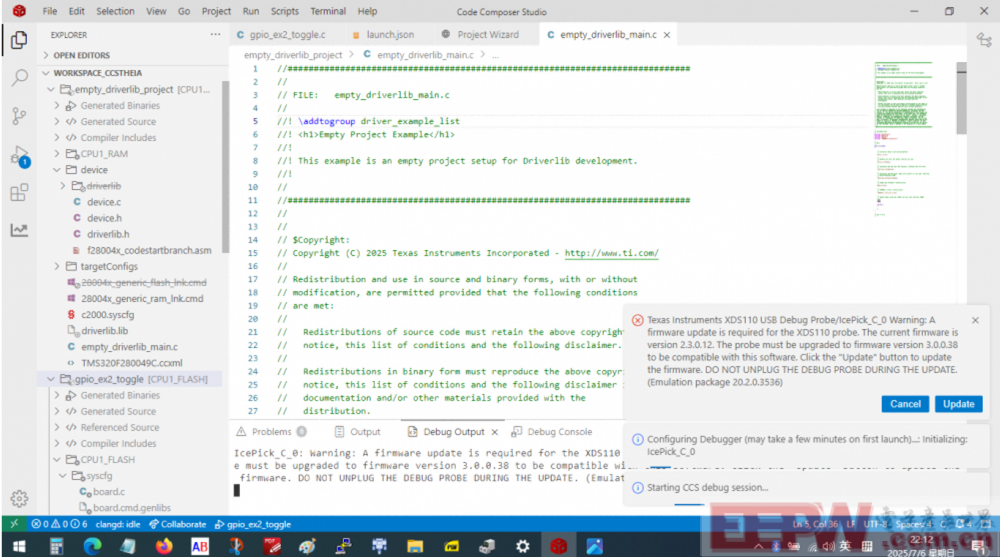

重新设置DSP型号和仿真器型号后，系统提示需要升级XDS110 USB Debug Probe的固件，于是就果断升级了。

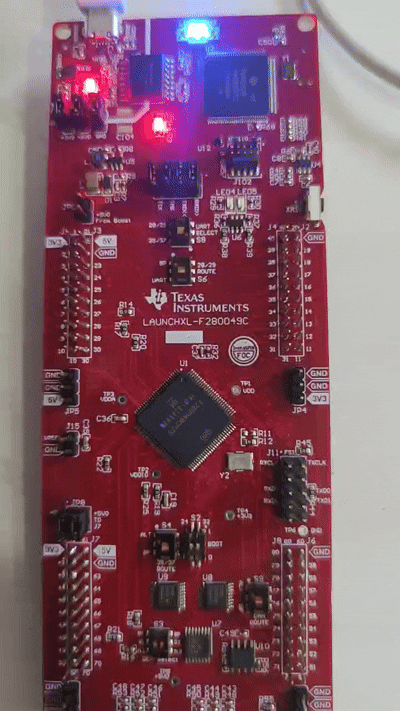

再后面就一切正常，程序正常跑起来了，可以看到LED4快速闪烁。（gif文件）

本次的分享就到这里。
